数字模拟电路实验箱,电工电路实验箱

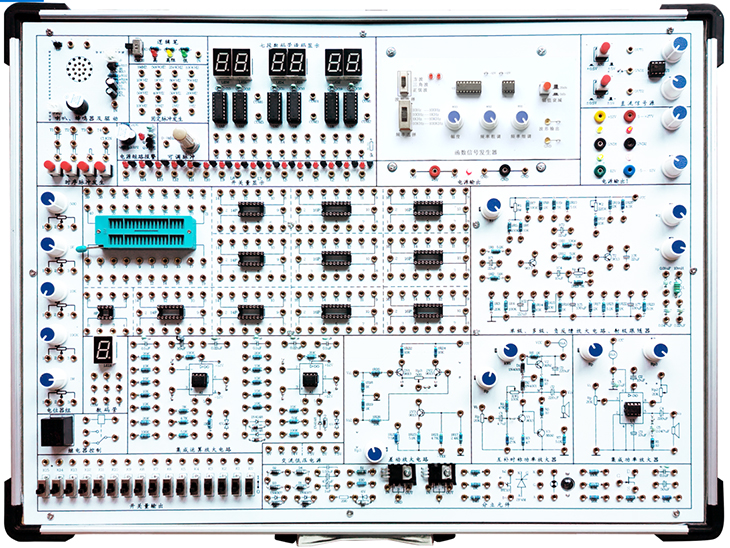

SB-D9数字模拟电路实验箱



数字/模拟电路实验箱是根据新的教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。

一、系统特点

1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口、输出显示接口、测量单元、实验扩展区及实验模块电路,以完成不同的实验,也可以进行课程设计实验,大大增强了该实验箱的适用性、扩展性。

2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力,又培养了学生的动手能力。

3、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便。

4、电源输出均有过流保护和自动恢复功能。

5、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

二、系统组成

1、实验箱工作电源:

输入:AC 220V±10%50HZ

输出:1AC 0V6V14V、带中心抽头双路7.5V(用于整流滤波实验)。

2) DC ±12V+5V多路稳压源,最大输出电流均为1A,每路均带有短路保护。

3) DC -5V-12V ,+5V+12V两路连续可调

4) 配置DVCC-DB电源保护板,+5V电源带有欠压、过压、过流、短路和反向保护电路报警、自动恢复功能。

2、直流信号源: 双路 -0.5V~+0.5V-5V~+5V两档连续可调.

3、函数发生器:

输出波形:正弦波,方波,三角波,锯齿波。

频率范围:分四档10HZ100HZ100HZ1KHZ1KHZ10KHZ10KHZ100KHZ

幅值:正弦波:010V10V为峰-峰值,且正负对称),三角波:020V20V为峰-峰值,且正负对称),方波:020V20V为峰-峰值,且正负对称)

4、时序脉冲发生器:有2组单脉冲方式其,可同时输出正负两个脉冲,脉冲幅值为TTL电平。另有2组正脉冲发生器。

5、固定频率脉冲源16路,输出为TTL电平:1Hz2HZ10Hz100Hz200HZ300HZ400HZ500HZ700HZ800HZ1KHz10KHz100KHz250KHZ500KHz1MHz

6、数字LED显示:

16位七段LED共阳数码显示器,自带CD4511 BCD码译码电路。

21位不带译码电路的七段LED数码管电路。

7、十六位逻辑电平输入开关:可输入低电平'0'、高电平'1'(为正逻辑)。

8、十六位逻辑电平指示灯:指示灯亮表示高电平'1',指示灯灭表示低电平'0'

9、喇叭和蜂鸣器驱动控制电路各1个,可以音响输出。

10、三状态逻辑笔测试电路:分CMOSTTL两种电平测试方式,高电平红灯亮,低电平绿灯亮,高阻黄灯亮。

11、电位器组:5001K10K100K1M1只;

12、开放式实验区(元件库):设计有集成电路插座,其中616P414P18P,另配有140芯锁紧插座,并提供电阻51R/100R/200R/240R/1K/2K/2.7K/5.1K/10K/100K1个、电容0.1?F/0.33?F/1?F/50?F1个、6只二极管IN4007、三极管BT33、可控硅2P4N、三端稳压块7805/7912等元件。

13、模拟电路实验模块:

1)单级、多级、负反馈放大电路、射极跟随器实验电路;

2)集成运算放大器电路;

3)差动放大电路;

4)互补对称功率放大器;

5)集成功率放大器。

14、一路继电器控制电路。

15、全部信号的输入输出插孔均采用镀金孔,不氧化、不变色,接触良好。

16、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 488×368×145mm

三、实验项目

(一)数字电路基础实验

1. 晶体管开关特性、限幅器与钳位器

2. TTL集成逻辑门的逻辑功能与参数测试

3. CMOS集成逻辑门的逻辑功能与参数测试

4. 集成逻辑电路的连接和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分配器及其应用

12. 使用门电路产生脉冲信号--自激多谐振荡器

13. 单稳态触发器与施密特触发器--脉冲延时与波形整形电路

14. 555时基电路及其应用

(二)数字电路综合实验(需另配器件)

15. D/AA/D转换器

16. 智力竞赛抢答装置

17. 电子秒表

18. 三位半直流数字电压表

19. 数字频率计

20. 拔河游戏机

(三)模拟电路基础实验

1、单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射极跟随器

5、差动放大电路

6、比例求和运算电路

7、积分与微分电路

8、波形发生电路

9、有源滤波器

10、电压比较器

11OTL功率放大电路

12LM386集成功率放大电路

13、整流滤波与并联稳压电路

14、电流/电压转换电路

15、电压/频率转换电路

16、波形变换电路

17RC正弦波振荡器实验

18LC振荡器及选频放大器实验
