交流桥式起重机实训考核设备

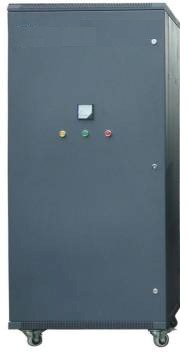

SB-30/5T交流桥式起重机智能培训考核鉴定设备



一、交流桥式起重机实训考核设备概述

30/5T交流桥式起重机智能培训考核鉴定设备由多种电气元器件组成各种电气控制线路,智能答题器、网络通讯模块等组成的智能答题器和实训考核台等构成,集技能培训与考核等功能为一体。故障点的产生采用计算机网络技术,考核系统自动完成评分、恢复故障等功能,机床的工作原理及动作完全可以独立进行。可以在SB-30/5T流桥式起重机智能培训考核鉴定设备上进行各种电气故障的检查、排除的教学与实训。

二、交流桥式起重机实训考核设备技术参数

1.电源:三相五线 AC380 V±10%  50 Hz

2.最大功率≤750W

3.配电柜材料:1.5mm厚度的冷轧钢板;

4.电控柜外形尺寸:长(mm×宽(mm×高(mm)=800×600×1700

三、交流桥式起重机实训考核设备配置

序号

名称

型号/规格

单位

数量

备注

1

电控柜

80×60×170cm

1



2

电机柜

73×46×120cm

1



3

空气开关

DZ47-60 2P 10A

2

2P

4

三相漏电开关

DZ47LE-32 16A

1



5

变压器

BKC50W 380/36V

1



6

熔断器

RT18-32  2P

2



7

中间继电器

JZ1-44 380V

1



8

电流继电器

JL12

6



9

交流接触器

CJ20-16 380V

1



CJ20-10 380V

9



10

指示灯

AD11-25/40 220V

3

黄、绿、红各1

380V

6

36V

26

5只、绿10只、红11

11

凸轮控制器

KT10-25/1

2



KT10-25/5

1



12

主令控制器

KT1-12/90

1



13

三相电机

JW5014  带接线排

5



14

急停开关

LAY3

4



15

按钮

LA19-11

1

绿

16

行程开关

LX19-001

6



17

航空插

16T

1



20T

1



26T

1



47T

1



18

电压表

6L2  450V

1



19

故障板

A6368

1



20

单片机答题器



1



21

答题器电源



1



.实训项目

1.各个控制部分失效;

2.副钩电机无论升降总缺一相;

3.起动副钩,制动电磁铁不能动作;

4.SB钮,KM不能启动;

5.SB钮,KM不能启动。

6.小车电机无论正反转都缺一相,且制动电磁铁不能动作;

7.大车电机(两个)均缺一相,且制动电磁铁不能动作;

8.SB钮,KM不能启动;

9.副钩下降时,启动SB启动KM后,KM不能自锁;

10.SB钮,KM不能自锁;

11.主钩电机无论升降均缺一相;

12. 主钩下降时电机缺一相;

13.主钩电机制动电磁铁不能得电;

14.主钩控制部分失效;

15.欠电压保护KV失效;

16.主钩制动及主钩加速失效;

17.主钩电机下降时不能启动;

18.主钩电机上升不能启动;

19.主钩强力下降时,KM3不吸合,电磁铁不得电;

20.主钩加速时,5R15R4不能切除;

21.主钩5R6不能切除;

22.主钩5R5不能切除;

23.从强力下降回档到制动下降时,KM9不能得电吸合。

24.主钩加速时,5R15R3不能切除。
