PLC综合实训系统,PLC综合实训装置,PLC

SBPLC-04APLC综合实训系统



1、产品概述

PLC综合实训装置是PLC可编程控制器综合实验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象,它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

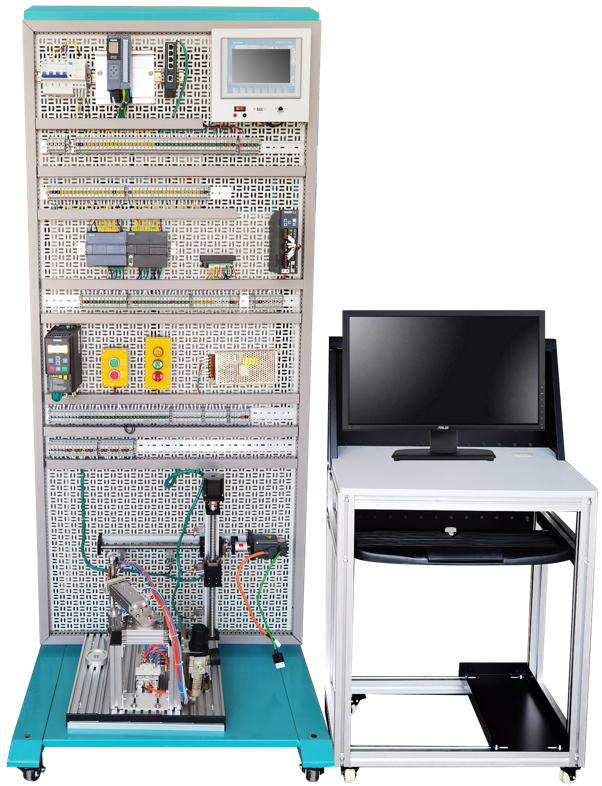

参考图(以实物图为准)

2PLC综合实训装置主要设备构成

1)西门子S7-1200可编程控制器(1214C

1CPU∶数字量输入

14 ; 数字量输出 10 ;模拟量输入 2 ;高速计数6 ;脉冲输出4 ; 脉冲捕捉输入 14 ;通信端口 1 个,支持PROFINET 通信;供电

2)电压 20.4-28.8VDC

4)数据可视化单元(KTP700

西门子触摸屏KTP700∶7;分辨率800*480;前面板尺寸214*158mm; 串 口 、 MPIPROFINETUSB;2556;LED;背光;

5)伺服控制系统(西门子V90

 1) 交流伺服电机:高动态性能;低惯量;带滑键;无抱闸;主题尺寸60*63*123mm ;轴 径14mm;轴高 30SH;额定功 率 0.2kW; 马 力0.54HP ; 额 定 扭 矩

1.27Nm ; 额 定 速 度3000rpm; 最 大 扭 矩3.82Nm ; 最 大 速 度3000rpm ;额 定 电 流2.6A;最大电流 7.8A; 扭矩常数 0.49Nm/A;惯量 0.351IP65;推荐负载惯量于电机惯量比最大 30 倍,增量编码器TTL2500ppr;安装 IBM5

2)交流伺服驱动器最大电机功率 0.2KW;额定输出电流 2.6A;最大输出电流 7.8A;电源电压 1/3 AC 200-240 - 15%/+10%电 源 频率 50Hz/60Hd - 10%/+10% ; 电源容量 1.2KVA1AC),1.1KVA 3AC ; 自冷却; 外形FSB;数字量,4 个输入(NPN/PNP),个输出( NPN/PNP ; 通讯,3)电源电缆∶ 1m

4)编码器电缆∶1m; 用于增量编码器TTL2500ppr

6)多轴运动控制系统

1)一体式变频器(G120C额定功率 0.37KW;电压/ 频率AC220V;输入/输出信号4DI/2DO;通讯;RS485,最大100Mbits (全双工); 输出电流 1.7A;6 路数字量输入;2 路数字量输出;1 路模拟量输入;1 路模拟量输出;集成控制面板

22 轴直线运动控制系统(结构要求采用碳钢材料制作;尺寸:长** 500*450*100mm

2、滚珠丝杠与直线滑轨组成的X-Y轴运动平台;

滚珠丝杠装置要求采用工业级产品,机械精度高,直径16MM;直线滑轨要求采用工业级产品,配置高性能滑块2个;有效行程为200㎜;平台尺寸要求:长**高(形成+360*300*150㎜;

3)电气控制系统开放式工业机架结构,含成套器件;面板采用网孔板形式,4 只万向轮(2 只带刹车)。可将 PLC、电源、变频器、触摸屏等安放在该平台上,配有空气开关、接线端子、电缆线、辅料,接地可靠,设有漏电等保护装置,安全性符合相关的国标标准,保护学生在实训过程中的安全性。采用工业规范制作,所有接线有标号,便于实训和日常维护。

1套 实训台尺寸(台式):H2000*W800*D800

配套电脑桌,铝型材钢木结构。

3PLC综合 主要配置

序号

名称

型号

数量

备注

1

网孔架

H2000*W800*D800

1



2

PLC主机

1214C

1



3

触摸屏

KTP700

1



4

伺服驱动器

V90

1



5

伺服电机

V90

1



6

变频器

G120C

1



7

2 轴直线运动控制系统



1



8

电脑桌



1



4、可实训内容

1) PLC的基本逻辑指令练习

2) PLC之间的通讯

3) 触摸屏与PLC之间的通讯

4) 变频器面板启停控制

5) 变频器参数设置

6) PLC的控制变频器的外部端子启停

7) PLC控制外部端子的多段速

8) 伺服电机的参数设置

9) 伺服电机的脉冲控制

10) 伺服电机的转矩控制
