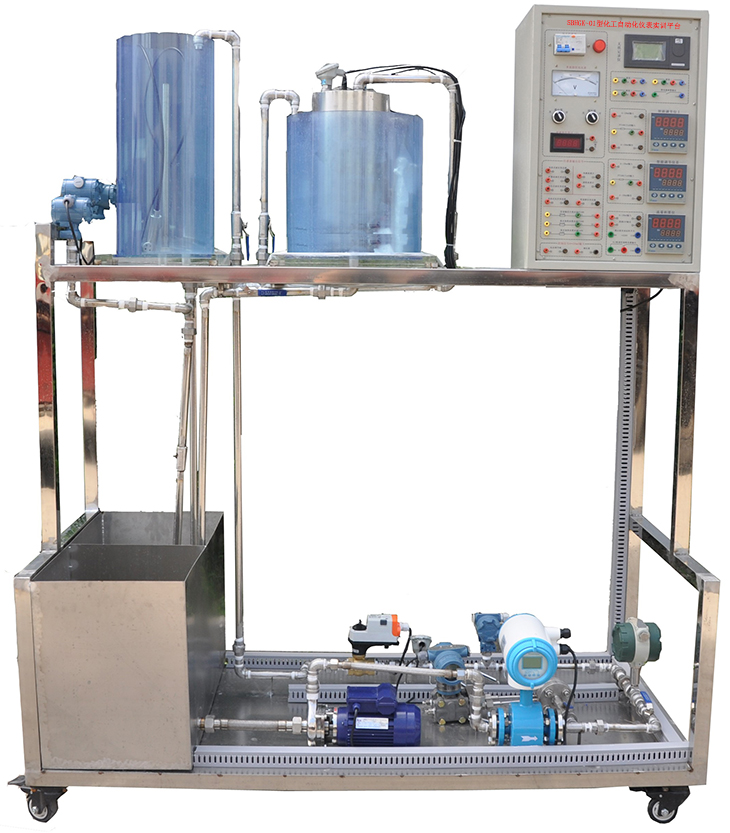

SBHGK-01型化工自动化仪表实训平台



一、概 述

化工自动化仪表实训实训平台的设计结合了目前大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的要求。通过该实训装置的使用和学习,学生能够掌握有关化工仪表及自动化的基本知识,对有关仪表的安装、调试及使用有一定的了解,并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。

二、系统特点

1.对象系统为不锈钢框架,所有器件均为不锈钢和铝合金设计

2.传感器的二次测量仪表安装在对象上,方便学生在现场进行各项操作

3.可实现对化工行业的四大常用热工参数的检测,而且每种变量的检测传感器类型均为两种以上,以及每种类型传感器、变送器的测量精度也不相同,可以进行相关的校验

4.控制箱中所有的仪表均可以通过RS485通讯线与计算机建立通讯关系,可以更加直观的看出两种不同检测机构精度等各方面的区别

5.本装置设有故障设置箱,可对学生进行5项排故考核

6.对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象

三、技术性能

1.输入电压:单相三线~220V±10%  50HZ

2.工作环境:环境温度范围为-5℃+40℃ 相对湿度<85%25℃)海拔<4000m

3.整体尺寸:160cm×75cm×154cm

4.装置容量:<3kVA

四、系统组成

被控对象(不锈钢框架):

1.动力系统:1

2.有机玻璃水箱:2

3.储水箱:1

4.液位检测三路:扩散硅压力变送器、电容式压力变送器和扩散硅差压变送器

5.流量检测三路:电磁流量计、涡轮流量计和孔板流量计

6.压力检测两路:电容式差压变送器和管道静压变送器

7.温度检测三路:2PT100热电阻和Cu50热电阻

8.电动调节阀:1

9.软管及管道:若干

10.阀门:若干

控制系统

1.对象控制箱:1

2.接线盒:1

3.智能调节仪:2

4.流量积算仪:1

5.无纸纪录仪:1

6.开关电源:1

7.单相调压模块:1

8.漏电保护器:1

9.控制开关:2

10.交流电压表:1

配件:

1.常用工具及装置配套件:1套

2.豪华电脑桌:1台

五、基本实训项目

1.实训装置的结构组成和系统认识

(1)实训系统认识

(2)实训装置硬件组成

(3)实训系统软件介绍

2.离心泵的工作原理及特性认识

(1)离心泵的工作原理和主要部件

(2)离心泵的性能参数和特性曲线

3.电动调节阀的工作原理及特性认识

(1)电动调节阀工作原理概述

(2)调节阀的流量特性测试

(3)电动调节阀的流量系数

(4)电动调节阀的主要技术指标

4.仪表的认识及使用

(1)智能调节仪的认识和使用

(2)流量积算仪的认识和使用

(3)无纸记录仪的认识和使用

5.传感器工作原理认识及使用

(1)涡轮流量计的工作原理认识和校验

(2)电磁流量计的工作原理认识和校验

(3)孔板流量计的工作原理认识和校验

(4)电容式液位传感器的工作原理认识和校验

(5)扩散硅液位传感器的工作原理认识和校验

(6)差压液位传感器的工作原理认识和校验

(7)电容式差压变送器的工作原理认识和使用

(8)扩散硅压力变送器的工作原理认识和使用

(9)Pt100铂热电阻的工作原理认识和使用

(10)Cu50铜热电阻的工作原理认识和使用

(11)传感器的零点和迁移

(12)智能调节仪表的认识和操作

(13)流量积算仪的认识和操作

(14)无纸记录仪的认识和操作

6.自动控制

(1)单回路与串级控制系统概述

(2)水箱液位定值控制

(3)管道压力定值控制

(4)管道流量定值控制

(5)孔板流量定值控制

(6)管道批量流量控制

(7)加热水箱温度定值控制

(8)水箱液位与管道流量的串级控制

(9)加热水箱温度与流量串级控制

7.无纸记录仪现场实时曲线察看

8.MCGS工控组态软件组态和控制

六、软件介绍

1.MCGS工控组态软件

能够对设定值、输出值、PID及各类可写参数进行操作,还可修改程序算法,观看动态变化棒图显示、测量值实时曲线、历史曲线、数据报表等

2.盘古上位机监控软件及OPC服务器软件

通过盘古上位机监控软件,可实现四通道检测数据实时曲线的绘制,另通过OPC服务器软件可直接挂接到MCGS组态软件OPC服务器上,可直接将本无纸记录仪通道数据在组态软件中组态开发。

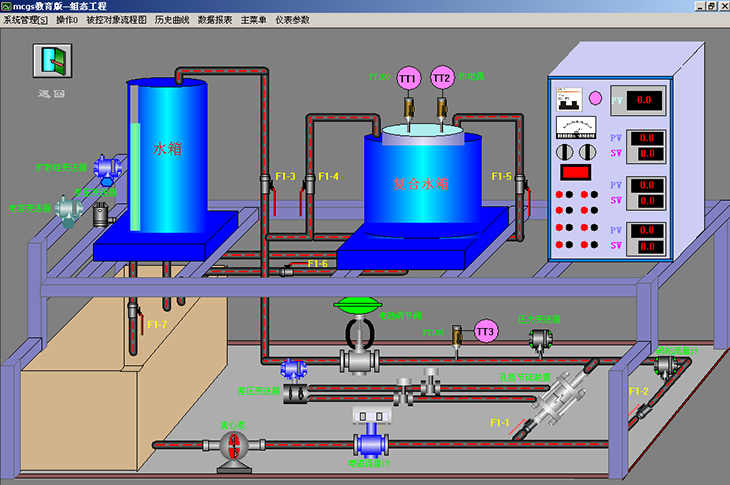

七、化工自动化仪表流程图
