SB-MD102CN数字电子技术实验箱,设计型(基础型)
一、产品简介
数字电子技术实验箱,设计型(基础型)数字电子技术实验系统是结合数字电路两门课程的实验教学特点,参照现有的教学实验产品,由华北电力大学老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点,总结学校在实验课程中发现的问题,有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。

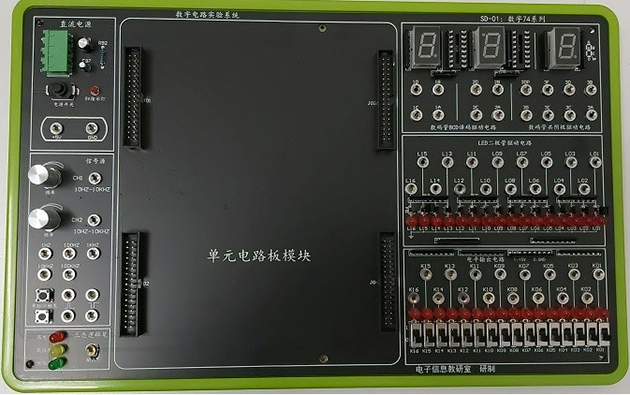

1、模块化设计(信号底板模块)
2、模块化设计（单元电路板模块）注：此模块共有6种

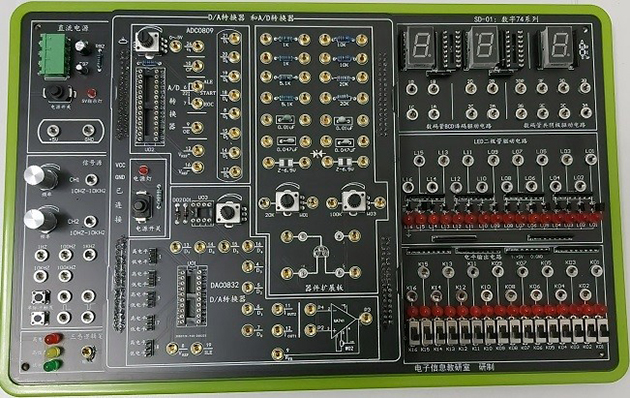

3、模块化设计（信号底板与单元电路板结合模块）
实验系统采用模块化设计,重要知识点电路开放,电路形式、元件选取、数值大小均需要学生自行设计,是真实的设计型产品。配套完整的元件库,库中元件丰富,结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件,应用到系统中。电路元件采用1/2W电阻,电感、电容采用100V以上耐压直插元件,提高产品的整体牢固性,设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件,即易于操作,又不易损坏。
电路采用单元实验板形式组成,单元实验板按实验类型分类,有不同的实验模式。各模块即可独立实验,又可相互组合,完成系统实验。单元实验重要知识点开放,由学生设计后在库中选取相应参数元件,插入到选定位置。器件选用上符合不易损坏、参数可调范围大、更换方便的要求。
模拟、数字电子技术实验系统为实验室一体化规划,对实验产品的存储、保管统一设计,配备有模块保存箱、信号线理线架等收纳器。学生实验结束后,要按要求把实验物品放置到统一的规划公位置,便于检查也使实验室整洁化一。
二、技术指标
1、工位箱为38*40*35CM便于实验室放置
2、电源12V、-12V独立供电,带有电源滤波器和自动过载保护功能
3、实验板包含有下述电路：
MD01号板 数字电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、5V,3A,带自恢复保护电路
信号源电路：
1、方波1HZ幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ连续可调,幅度5V。
3、正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
1、输入-高电平
2、输入-高阻态
3、输入-低电平
数码管BCD译码驱动电路
1、CD451数码管译码电路两路
数码共阴极驱动电路
1、数码驱动
LED二极管驱动电路
1、16个二极管驱动电路
开关量电平输出电路
1、16个开关量电平输出

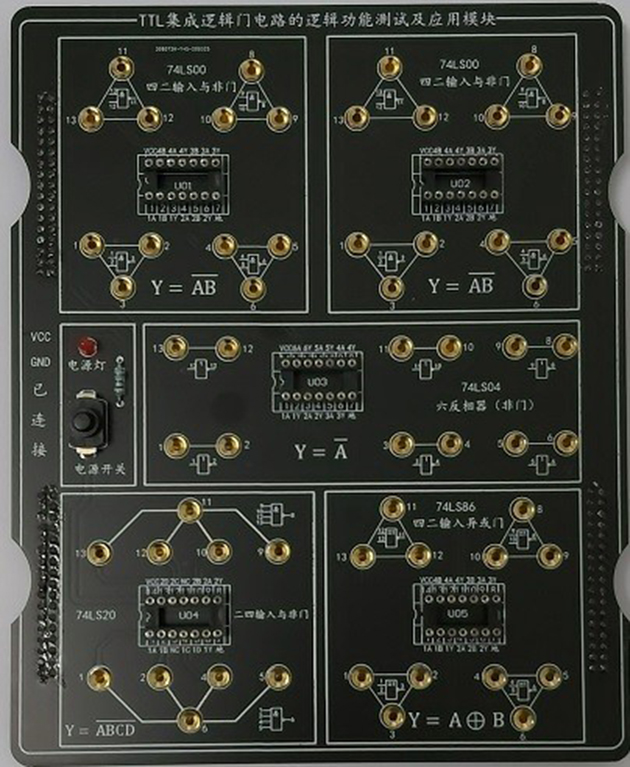

MD02 TTL集成逻辑门电路的逻辑功能测试及其应用模块
1、74LS00四二输入与非门
2、74LS04六反相器
3、74LS20二四输入与非门
4、74LS86四二输入异或门
MD03 TTL集成逻辑门电路参数特性测试模块
1、74LS01四二输入与非门（OC门）
2、74LS125四总线三态缓冲器
MD04编码器、译码器和数据选择器模块
1、74LS147二-十进制优先编码器
2、74LS138三线-八线译码器
3、74LS42二-十进制译码器
4、74LS153双四选一数据选择器
MD05集成触发器及其应用模块
1、74LS74双D触发器
2、74LS112双JK触发器
MD06集成计数器及其应用模块
1、74LS161四位二进制同步加法计数器
MD07移位寄存器及应用模块
1、74LS194四位双向移位寄存器
MD08 555定时器及其应用模块
1、555定时器
2、电阻、电容、电位器等
MD09 D/A、A/D转换器
1、DAC0832八位双缓冲D/A转换器
2、ADC0809八位逐次渐近型A/D转换器
三、实验内容
实验一、TTL集成逻辑门电路逻辑功能测试
74LS00逻辑功能测试
74LS86逻辑功能测试
74LS20逻辑功能测试
74LS04逻辑功能测试
实验二、TTL门电路基本参数测试
74LS00四二输入与非门测试
74LS01四二输入与非门测试
74LS125四总线三态缓冲器测试
TTL与非门电压传输特性测试
TTL与非门输入端负载特性测试
实验三、集电极开路与非门实验
实验四、三态输出门实验
实验五、总线传输实验
实验六、编码器、译码器、数据选择器逻辑功能测试
实验七、与非门三路报警器实验
实验八、数据分配器实验
实验九、JK触发器逻辑功能测试
实验十、D触发器逻辑功能测试
实验十一、异步二进制加法计数器实验
实验十二、十进制计数器实验、
实验十三、六进制计数器实验
实验十四、二十四进制计数器实验
实验二十五、环形计数器实验
实验二十六、扭环形计数器实验
实验二十七、555定时器应用
实验二十八、施密特触发器实验
实验二十九、A/D功能测试
实验三十、D/A功能测试
