电子装配生产线,电子产品装配与调试

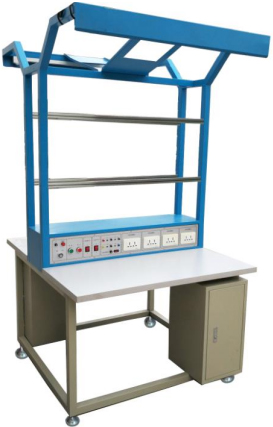

SBGY-88A电子装配生产线

电子装配实训室,电子装配工艺实训室,电子焊接装配实训室,电子产品装配与调试实训室主要承担电子与信息系所有信息类专业的《电子产品装配与调试》、《电子技能训练》等课程的项目实训教学,配套有热风枪、恒温烙铁台灯焊接工具。
电子焊接装配实训室主要配备电子产品工艺实训台,可完成中小型电子产品的装配、调试和检修等实训,使学生掌握电子产品的整机焊接、装配与调试技能,同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。
通过实训,使学生熟悉电子产品生产的全过程,提高学生的专业综合素质及操作技能,以更加适应岗位的需求。

(每台2工位)

一、结构：

1、台身部分：采用40mm*40mm方钢组成的骨架,模具冲压标准化连接件,表面经纯环氧树脂塑粉高温固化处理,具防酸碱、防腐蚀的特点、且承重。桌子的底部采用带固定升降式脚垫,方便调整设备的摆放位置及高度。每两工位带铁制柜1只

2、台面部分：采用采用32mm三聚氰胺板制作。

3、实验屏部分：采用采用1.5mm优质钢板制作。

4、顶部框架上设有电风扇和30W日光灯（照明设备）各两个

5、实训屏中间采用4040铝型材框架

6、实训台外形尺寸：1.1m×1.3m×2m（长×宽×高）左右

7、集成WIFI无线实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能；；控制能力>96台。

二、每二个工位具有以下功能：

功能与结构：

使用条件：温度：-5℃~40℃,湿度＞80%（25℃）,

1电源输入：

该实验台底下设有单相相二线及"地"线（共3线）输入接口,并配有启动停止开关,指示灯,保险座。

2、电源输出：

220V三口插座8个,直流稳压电源：±5V/1A,±12V/1A。

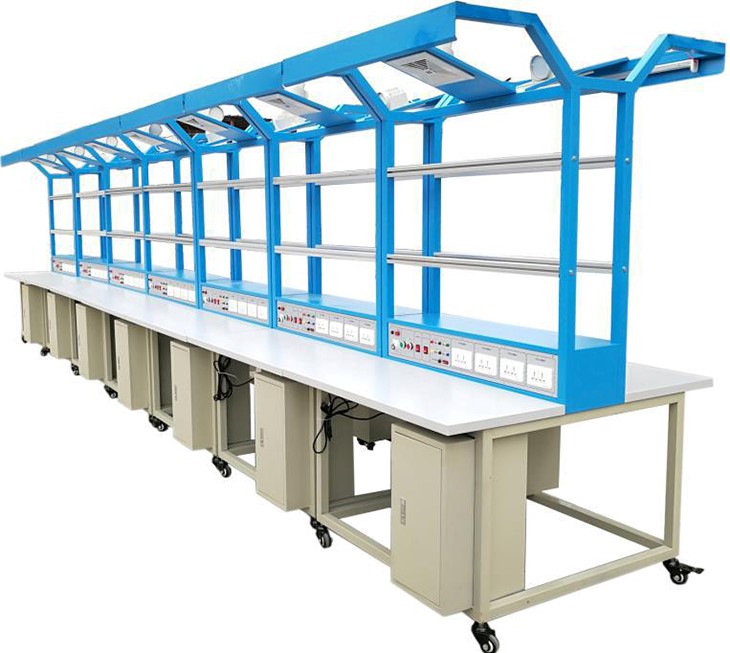

SBGYD-01C双面电子产品焊接与工艺实训台

(每台4工位)

一、技术性能

1.输入电源：220V±10% 50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜200VA

4.外形尺寸：单个实训台的尺寸为1.6m×1.5m×2.0m（双面四工位型）,两边工作台面宽度为500mm。

二、系统配置

实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面四组型结构,正反两面均有以下相同的资源。

1.实训台

实训台上提供日光灯（用于照明）2个,透明的PVC板8个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座4个、铁质工具柜2个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。

（1）台面部分：厚度不少于2mm钢板。

（2）实训屏部分：优质钢板。

（3）顶部照明：提供日光灯2套。

（4）实训台的尺寸为1.6m×1.5m×2.0m（双面四工位型）。

（5）工作台面设有绿色防静电桌垫

2.电源箱共1套

输入电源为220V±10% 50Hz,最大电流20A,可以提供40工位实训台的电源；且具有电源指示、漏电保护功能,使用安全可靠。

B.学生凳：

（1）材质:25方钢凳脚 ,板厚不少于1mm,凳面厚度25mm,四个凳脚装有4个脚垫。

（2）规格：360mm*260mm*450mm。

（3）凳面长方形,木质。

SBGYD-01D电子产品装配与调试生产线

(每台2工位)

一、技术性能

输入电源：220V±10% 50Hz

工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

装置容量：＜200VA

外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m（双面型）,两边工作台面宽度为500mm。

二、系统配置

实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

1.实训台

实训台上提供日光灯（用于照明）2个,透明的PVC板4个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。

2.电源箱

输入电源为220V±10% 50Hz,最大电流20A,可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电保护功能,使用安全可靠。

序号	实训线路板	能力目标
1	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理
2	可调式串联型晶体管稳压电路	了解复合管的使用,掌握串联可调式稳压电源的结构、工作原理及调试方法。
3	台灯调光电路	了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理
4	集成稳压电源	了解三端集成稳压电源LM317的接线方法和应用
5	门锁防盗报警器	了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理
6	声光双控节电灯	了解声光控节电灯电路结构和工作原理,熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用
7	调频无线话筒	了解振荡电路的工作原理
8	文氏桥振荡器	掌握运放741的工作特点及振荡器的工作原理和应用
9	模拟"知了"电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
10	门锁防盗报警器	进一步了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理
11	实用模拟自然风控制器	掌握NE555和晶闸管构成的模拟自然风控制器工作原理,进一步熟悉电子电路的装配、调试、检测方法；
12	六管超外差式调幅收音机	掌握收音机的工作原理及调试方法
13	集成FM收音机	SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求；
14	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理
15	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺
16	LED数字钟	熟悉数字钟的结构及各部分的工作原理,学会将单元电路组成系统电路的方法,熟悉中规模集成电路和显示器件的使用方法,了解简单数字系统的实验调试方法
