2021年12月5日

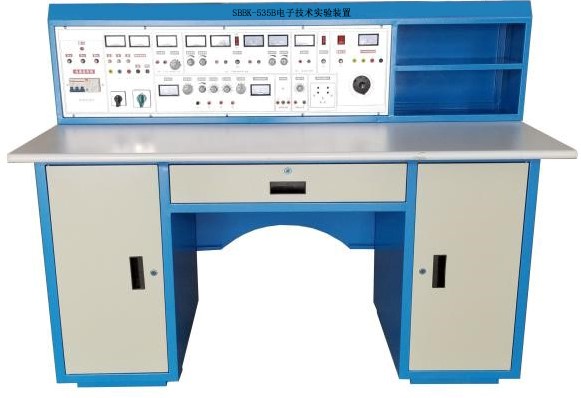

SBBK-535B电子技术实验装置
（一）、产品的特点:
电子技术实验台具有较完善的安全保护措施,较齐全的功能。
1.设备应采用模块化结构形式,电源配置、仪表要一目了然,各实验模块要任务明确,操作、维护简便,方便选择不同的实验。
2.实验平台应能完成模拟电子技术、数字电子技术等多门课程的实验项目,通过实验组件训练能满足实验教学要求。
（二）、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校,可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
（三）、实验台和实验操作桌结构及功能:
1、电子技术实验台构成与性能:
1.1.电源及参数
★1.1.1输入电源:单相三线输入,无线控制。
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调,最大输出电流1.5A,电流表指示。
C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
D组:双路稳流稳压电源,二路输出电压均为0～30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2,负稳压度<10－2,纹波电压: <5mV。
E组:单相交流市电输出,供用户自备设备使用。
★1.2功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 |
≥10V |
输出阻抗 |
50Ω |
失真度 |
<1%（0.1HZ-- 1KHz） |
频率范围 |
0.1HZ～3MHz,采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节,正弦波输出具有20db,40db衰减 |
方波占空比 |
可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
频率计最高测量范围 |
100MHz,自动换档 |
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示,测量范围:0～99.9V。
2、实验操作桌:双层亚光喷塑结构,桌子中间是抽屉,放置常用工具,桌子下部左右是元件储存柜,放置实验元器件
（四）、设备的构成、配备及实验项目:
1、实验桌铁质双层亚光喷塑结构,桌子中间是抽屉,放置常用工具,桌子下部左右是元件储存柜,放置实验元器件。1台学生实验桌,一台两座,桌子外形尺寸：160×70×80cm。
2、学生机头铁质双层亚光喷塑结构,后开门,便于维护,右边是仪器存放格。学生实验桌配1台。
3、电子电路实验板：
MD01号板 晶体管基本放大电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管共射极放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、电源支路带有功能开关,方便支路电阻测量。
场效应管共源级放大电路：
1、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、弓形针、圆孔针配套使用,方便学生操作和实验。
MD02号板 晶体管基本放大电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、输入、输出电容可插拔式开放型设计。
3、留有电源输入端子孔,带有防反接功能。
4、反馈回路带通断功能。
5、电源支路带有功能开关,方便支路电阻测量。
MD03号板 晶体管基本放大电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
差分放大器电路：
1、输入回路、负载回路可插拔式开放型设计。
2、进口多圈精密可调电阻。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量
OTL分立件功率放大器电路：
1、可调电位器可插拔,易于更换。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量
OTL集成功率放大器电路：
1、可调电位器可插拔,易于更换。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量
喇叭音响电路：
1、8欧外置喇叭。
2、输入、输出回路开放。
MD04号板 集成运算放大器电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
积分/微分、指数/对数运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、电路由学生自行设计完成。
带阻有源滤波器电路：
1、电路参数开放,由学生自行设计,并由器件库中选取。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
低通、高通、带通有源滤波器电路：
1、电路参数开放,由学生自行设计,并由器件库中选取。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
RC振荡器电路
1、电路参数开放,由学生自行设计,并由器件库中选取。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
可调直流电平输出电路：
1、两路输出。
2、-8V至+8V连续可调。
MD05号板 数字电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
信号源电路：
1、方波1HZ幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ连续可调,幅度5V。
3、正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
1、输入-高电平
2、输入-高阻态
3、输入-低电平
芯片座电路;
1、14芯锁紧芯片座6个。
2、芯片座引脚与铆孔一一对应引出。
数码管BCD译码驱动电路：
数码管共阴极驱动电路：
LED二极管驱动电路：
电平状态输出电路：
MD06号板 元件库板此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
MD07号板CPLD（EPM570）可编程数字逻辑电路单元
（五）、设备配置清单
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
学生机头 |
|
台 |
1 |
|
2 |
学生桌 |
|
个 |
1 |
|
3 |
学生桌面板 |
|
块 |
1 |
|
4 |
绝缘皮 |
|
张 |
1 |
|
5 |
凳子 |
|
张 |
2 |
|
6 |
模电数电实验模块及附件 |
|
套 |
1 |
附件1 |
7 |
★配套教学资源 |
购5台以下无此项配置 |
套 |
1 |
附件2 |
（六）附件1：模电数电创新实验模块配置清单（每台）
种类名称 |
产品名称 |
数量 |
备注 |
电子电路实验板
|
晶体管基本放大器板1 |
1套 |
|
晶体管基本放大器板2 |
1套 |
|
晶体管基本放大器板3 |
1套 |
|
集成运算放大器板 |
1套 |
|
数字电路板 |
1套 |
|
元件库板及元件 |
1套 |
|
CPLD（EPM570）可编程数字电路板 |
1套 |
|
电子电路辅助材料 |
叠插式专用导线 |
套 |
1 |
面包板专用导线 |
套 |
1 |
（七）、创新实验项目:
（一）、基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、OTL集成功率放大器实验
实验七、OTL分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、RC振荡器实验
实验十三、可调直流电平输出实验
实验十四、门电路电参数的测试
实验十五、CMOS门电路测试
实验十六、门电路逻辑功能及测试实验五组合逻辑电路（半加器全加器及逻辑运算）
实验十七、触发器（一）R-S,D,J-K
实验十八、三态输出触发器及锁存器实验
实验十九、时序电路测试及研究
实验二十、集成计数器及寄存器
实验二十一、译码管和数据选择器
实验二十二、波形产生及单稳态触发器
实验二十三、时序电路应用
（二）、设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
（三）、系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
