电子产品装调一体化创新实训装置,电子产品设计与装调技能综合实训装置

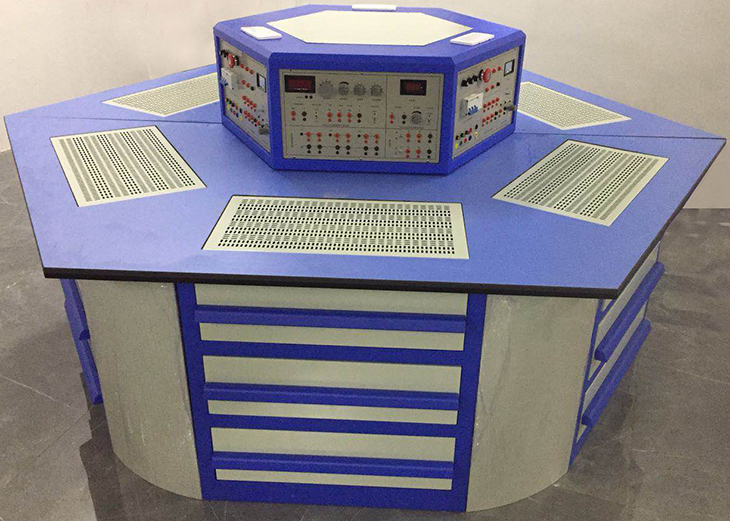

SB-DZZT电子产品装调一体化创新实训装置



电子产品装调一体化创新实训装置,电子产品设计与装调技能综合实训装置根据国家人力资源和社会保障部颁发的《无线电调试工》、《电子设备装接工》等国家职业标准,结合各技工院校相关课程教学大纲要求而研制。提供丰富的实训模块,通过对实训模块的训练,使学生熟练掌握测量仪器、装调工具的使用方法,锻炼学生设计、装接、调试、检修现代电子产品的职业能力。适合各类技工院校、职业院校的《无线电调试工》、《电子设备装接工》等相关课程的实训教学。

一、技术性能

工作电源:三相五线制 AC380V±5  50Hz

*安全保护:漏电保护(动作电流≤30mA)过流保护,熔断器保护

额定功率:≤2kW

环境温度:-10℃40℃

5. 相对湿度:≤85%

二、装置组成

1.*桌身部分:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,方便调整设备的摆放位置。

2.*桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。

3.*实训屏部分:整体采用钢架式结构。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目,集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。

整个控制屏由六工位组成,每个工位均设有启动、停止按钮控制电源的输出,并设有急停按钮,电源输出有短路保护。同时设有450V指针式交流电压表一只,通过波段开关切换指示电源输入的三相线电压。

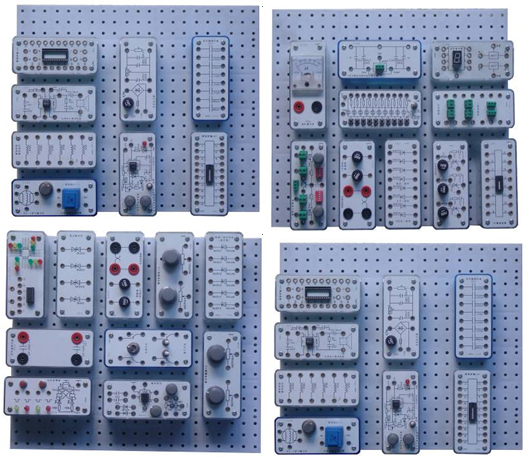

4.多功能四孔底板部分:多功能四孔底板采用优质ABS注塑而成,规格60cm×35mm,配合固定电子创新模块使用,整体设计规范、合理,使各类元器件在任何角度、任何方位都能轻松装配、调整。

三、实训仪器及电机

电子创新透明套件3/

1)模拟电子技术综合应用、创新实训项目

1.常用二极管的性能测试及应用

2.双极晶体管及场效管输出特性的测定

3.单管放大电路的研究

4.两极放大电路及负反馈放大电路的研究

5.助听器电路的调试(电子产品线路)(综合应用)

6.恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

7.三极管放大电路故障排除

8.整流、滤波及稳压电路的研究

9.直流稳压正、负电源电路的研究

10.典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

11.OTL功率放大电路的故障排除

12.LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

13.运算放大器基本运算电路

14.对由运放器组成的积分运算电路、微分运算电路

15.对由运放器组成的电压比较器传输特性的研究

16.气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

17.方波、三角波和锯齿波发生器电路的研究与测试

18.三角波、方波及正弦波发生器的制作竞赛

19.RC(文式桥式)正弦波振荡器和制作与调试

20.电容三点式LC正弦波发生器

21.有源滤波电路研究

22.直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

23.恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)

2)数字电子技术综合应用、创新实训项目

1.基本逻辑门电路功能测试

2.优先编码器功能测试

3.二进制译码器和数据选择器功能测试

4.全加器和超前进位全加器功能测试

5.数值比较器功能测试

6.七段码锁存/译码/驱动器功能测试

7.各类触发器功能测试

8.双向移位寄存器功能测试

9.二一五一十进制计数器功能测试

10.二位十进制计数/译码/驱动/显示电路

11.可逆十进制计数电路功能测试

12.N进制计数电路功能测试

13.555定时器基本应用电路

14.微分型单稳态触发器

15.集成单稳态触发器及其应用

16.集成施密特触发器及其应用

17.声光控制节能路灯电路(电子产品线路)(综合应用)

18.8线数据传输电路(电子产品线路)(综合应用)

19.4位环形计数节拍发生器(电子产品线路)(综合应用)

20.秒脉冲信号发生器(电子产品线路)(综合应用)

21.救护车/消防车声响报警电路(电子产品线路)(综合应用)

22.D/A转换器将数码转换成单极性、双极性模拟电压

23.数控变频三角波-方波发生器

24.移位寄存器彩灯显示电路(电子产品线路)(综合应用)

25.8位优先编码器抢答电路(电子产品线路)(综合应用)

26.触摸式密码电子锁电路(电子产品线路)(综合应用)

27.数字钟电路(电子产品线路)(综合应用)

28.二位十进制计数符合电路(电子产品线路)(综合应用)

29.交通灯控制电路(电子产品线路)(综合应用)

30./降阶梯波发生器(电子产品线路)(综合应用)

31.光电转换加/减计数电路(电子产品线路)(综合应用)

(3)电子产品装调套件:(每工位1套,单台6套)

1.常用仪器仪表的使用

2.常用电子元器件的识别与检测

3.电烙铁拆装与电子锡焊技能训练

4.印刷线路板的制作

5.三端集成稳压直流电源的制作

6.串联型直流稳压电源的制作

7.低频信号电压放大器的装配与测试

8.具有负反馈信号放大器电路的制作与测试

9.文式桥振荡器的焊接与调试

10.电池电压监视电路的制作与测试

11.电子催眠器电路的制作

12.模拟"知了"电子电路的制作实训

13.实用声控、光控节电照明灯的制作与实训

14.电子驱蚊器线路的制作实训

15.保护视力定时器线路

16.语音报警喇叭的制作与实训

23.实用模拟自然风控制器的制作

24.台灯调光电路

26.自动充电器的制作

27.半导体收音机的组装与调试

28.助听器的组装与调试

29.声、光控楼道灯的组装与调试

30.灭火机器人的组装与调试

*单组创新套件器件配置清单(整台装置需配置三组元器件)

序号

产品名称

产品规格

数量

1

RJ金属膜电阻(2W)

330470510

1

2

RJ金属膜电阻(2W)

330510680

1

3

RJ金属膜电阻(2W)

1K2K3.3K

1

4

RJ金属膜电阻(2W)

3.3K4.7K6.8K

1

5

RJ金属膜电阻(2W)

10K22K47K

3

6

锰铜丝电阻(3A)

0.10.20.4

1

7

RT碳膜电阻(1W)

14.71027

1

8

RT碳膜电阻(1W)

39475668

1

9

RJ金属膜电阻(1W)

100150200300

1

10

RJ金属膜电阻(1W)

390470560680

1

11

RJ金属膜电阻(1/2W)

5608201K1K

1

12

RJ金属膜电阻(1/2W)

1.2K2K2.7K3K

1

13

RJ金属膜电阻(1/2W)

4.7K5.1K6.8K8.2K

1

14

RJ金属膜电阻(1/2W)

10K15K27K33K

1

15

RJ金属膜电阻(1/2W)

51K56K62K68K

4

16

RJ金属膜电阻(1/2W)

100K270K390K470K

4

17

RJ金属膜电阻(1/2W)

820K1M2.2M10M

1

18

RJ金属膜电阻(1/2W)

120180220620

1

19

RJ金属膜电阻(1/2W)

1.5K2.2K2.7K3.9K

1

20

RJ金属膜电阻(1/2W)

6.2K20K24K47K

1

21

RJ金属膜电阻(1/2W)

51K150K220K3M

1

22

RJ金属膜电阻(1/2W)

510K1.1M2M2M

2

23

CL聚脂膜电容

1000pF2200 pF3300 pF

2

24

CBB聚丙烯膜电容

4700 pF0.01μF0.022μF

2

25

CBB聚丙烯膜电容

0.033μF0.047μF0.1μF

4

26

CBB聚丙烯膜电容

0.22μF0.47μF1μF

1

27

CBB聚丙烯膜电容

0.47μF1μF0.33μF

1

28

CD铝电解电容

3.3μF4.7μF10μF

2

29

CD铝电解电容(50V DC)

100μF220μF470μF

1

30

CBB聚丙烯膜电容

0.5μ(450V AC)1.0μ(450V AC)

1

31

CBB聚丙烯膜电容

2μF(450V AC)

4μF(450V AC)

1

32

CL聚脂膜电容

20 pF1500 pF2200 pF

1

33

CC瓷片电容

20 pF33 pF100 pF

1

34

可调电容

10-60 pF220 pF20-120 pF

1

35

CC瓷片电容

20 pF

1

CL聚脂膜电容

2200 pF5600 pF

36

CBB聚丙烯膜电容

0.047μF0.01μF0.1μF

1

37

CD铝电解电容

2.2μF33μF47μF

2

38

可调电容

2-7 pF4-15 pF300 pF

1

39

WX线绕电位器

100(5W)(去盖)

1

40

WH碳膜电位器

470 (2W) (去盖)

1

41

WH碳膜电位器

1K (2W)

1

42

WX线绕电位器

4.7K (1W) (去盖)

1

43

WH碳膜电位器

10K (1/2W) (去盖)

1

44

WH碳膜电位器

22K(1/2W)

1

45

WH碳膜电位器

33K (1/2W)

1

46

WH碳膜电位器

47K (2W)

1

47

WH碳膜电位器

100K (2W)

1

48

WH碳膜电位器

470K (2W)

1

49

WH碳膜电位器

1M (2W)

1

50

电感

30mH

1

51

电感

100mH

1

52

色码电感

22μH100μH180μH

1

54

荧光灯镇流器

8W

1

55

柱形电感

330μH

1

56

柱形电感

50μH

57

柱形电感

100μH

58

EI型壳式变压器

24V/12V

1

59

C型芯式变压器

24V/12V

1

60

R型芯式变压器

24V/12V

1

61

集成底座

8P

2

62

14P

5

63

16P

4

64

18P

2

65

28P

1

66

单向击穿二极管(稳压管)

1N4728A (3.3V 1W)

1

67

1N4733A (5.1V 1W)

68

1N4735A (6.2V 1W)

69

单向击穿二极管(稳压管)

1N4738A (8.2V 1W)

1

70

1N4740A (10V 1W)

71

1N4742A (12V 1W)

72

双向稳压管 (1W)

5V (2W)8.2V (2W)10V (2W)12V (2W)

1

73

整流二极管

1N40071N40071N40071N4007

1

74

开关二极管

1N4148

1



1N4148

 肖特基二极管

1N5818

75

三极管

TIP42C

1

76

三极管

BU406

77

三极管

9012

1

78

三极管

TIP41C

79

三极管

9013

1

80

三极管

TIP41C

81

晶闸管

BT151

1

82

场效应管

3DJ7

83

增强型场效应管

IRF630 (N沟道)

1

84

IRF9630 (P沟道)

85

双向触发管

BD3

1

86

双向晶闸管

BT136

87

仪表开关



1

88

复位按钮开关



1

89

钮子开关



1

90

灯泡负载



3

91

荧光灯底座



2

92

启辉器



1

93

指示灯

6.3V

1

94

熔断器(保险丝)



1

95

电流表插座



2

97

稳压集成

LM337

1

98

LM317

99

扬声器

8Ω

1

100

蜂鸣器

TMB12A12

1

101

LED

Φ5

102

QM-N5(或J3)型气敏元件



1

103

三极管插座



1

104

元件插座



1

105

音乐芯片

JD9300Y

1

106

保险丝

FU

1

107

二极管

1N4007

108

电容

1000μF /50V100μF /35V0.1μF

109

稳压管

1N4733 (5.1V)

110

电阻

100Ω

1

111

电阻

39Ω

112

温度传感器

LM35

113

珐琅电阻

RX20-10W 22Ω

114

纽子开关

AN4

115

电位器

470ΩWH1/2W

116

铜电阻

Cu-50

117

直流数字毫伏表

02000mA

1

118

稳压集成

7812

1

119

保险丝

FU

120

二极管

1N4007 ×4

121

电容

470μF /50V

122

100μF /25V

123

0.01μF

124

电位器

10K WH1/2W (2)

1

125

电容

10μF /35V (2)

126

集成

OP07

127

二极管

1N4148(2)

128

集成运放

LM358

1

129

继电器

12V

1

130

三极管

9013

131

二极管

1N4148

132

电容

1000μF /50V (2)

1

133

0.33μF (2)

134

插座

3P

135

电容

1000μF /50V (2)

1

136

0.33μF (2)

137

插座

3P

138

功放

LM386

1

139

电阻

10 (2)

140

电容

47nF (2)

141

10μF /35V

142

100nF

143

100μF

144

集成

MC34063A

1

145

拨码开关



1

146

电阻

1K(2)

147

电位器

10KΩ WH1/2W(2)

148

插座

2P(2)

149

3P(1)

150

拨码开关



1

151

电阻

1K(2)

152

电位器

10KΩ WH1/2W (2)

153

插座

2P(2)

154

3P(1)

155

光电开关

LG-JT02(2)

1

电机

1

156

开关

0-1置数单刀双掷开关

1

157

钮子开关

KNX(8)

158

电阻

100(10)

1

159

钮子开关

1

160

轻触开关

10

161

8421拨码盘

2

162

电阻

51K (10)

163

二极管

1N4148(8)

164

集成

555

2

165

电位器

100k(2)

166

电阻

10k(2)

167

300

168

二极管

4001(2)

附件4:单元电子模块清单

序号

名称

型号/规格

单位

数量

规格mm

1

集成芯片

CD4001

1

58*58*40

2

集成芯片

CD4002

1

58*58*40

3

集成芯片

CD4008

2

58*58*40

4

集成芯片

CD4011

3

58*58*40

5

集成芯片

CD4013

3

58*58*40

6

集成芯片

CD4015

1

58*124*40

7

集成芯片

CD4023

1

58*58*40

8

集成芯片

CD4025

2

58*58*40

9

集成芯片

CD4060

1

58*58*40

10

集成芯片

CD4069

1

58*58*40

11

集成芯片

CD4070

1

58*58*40

12

集成芯片

CD4071

1

58*58*40

13

集成芯片

CD4073

1

58*58*40

14

集成芯片

CD4075

1

58*58*40

15

集成芯片

CD4077

1

58*58*40

16

集成芯片

CD4081

1

58*58*40

17

集成芯片

CD4085

1

58*58*40

18

集成芯片

CD4096

1

58*58*40

19

集成芯片

CD40106

1

58*58*40

20

集成芯片

CD40107

1

58*58*40

21

集成芯片

CD40194

1

58*58*40

22

集成芯片

CD4518

2

58*58*40

23

集成芯片

CD4532

1

58*58*40

24

集成芯片

CD4538

1

58*58*40

25

集成芯片

74HC03

1

58*58*40

26

集成芯片

74HC112

1

58*58*40

27

集成芯片

74HC151

1

58*58*40

28

集成芯片

74LS161

2

58*58*40

29

集成芯片

74LS163

2

58*58*40

30

集成芯片

74LS283

1

58*58*40

31

集成芯片

54LS196

1

58*58*40

32

集成芯片

CD40192/74LS192

1

58*58*40

33

集成芯片

14513

2

58*58*40

34

集成芯片

555

2

58*58*40

35

集成芯片

AD7520

1

58*58*40

36

集成芯片

LM358

1

58*58*40

37

集成芯片

LM386

1

58*58*40

38

集成芯片

ADC0809

1

58*58*40

39

集成芯片

14528

1

58*58*40

40

集成芯片

4N35

1

58*58*40

41

集成芯片

1413

1

58*58*40

42

集成芯片

MC34063

1

58*58*40

43

集成芯片

OP07

1

58*58*40

44

电阻

680K

1



45

电阻

270

1



46

瓷片电容

51P

1



47

瓷片电容

200P

1



48

三极管

9012

1



49

三极管

9013

1



50

稳压集成

7815

1



51

稳压集成

7915

1



52

卡口灯泡(E17)

15W220V

5

冰箱灯泡

53

卡口灯泡(E14)

40W220V

5

冰箱灯泡

54

卡口灯泡(E17)

15W24V

2

冰箱灯泡

55

熔芯(保险丝)

1A0.5A2A

1

玻璃

56

1号电池盒



1



57

荧光灯(8W



1



58

启辉器



1



59

1#电池



2

1.5V

60

导线(香蕉插)

红色25cm

5



61

导线(香蕉插)

黄色25cm

5



62

导线(香蕉插)

绿色25cm

5



63

导线(香蕉插)

蓝色25cm

5



64

导线(香蕉插)

黑色25cm

5



65

导线(香蕉插)

红色35cm

5



66

导线(香蕉插)

黄色35cm

5



67

导线(香蕉插)

绿色35cm

5



68

导线(香蕉插)

蓝色35cm

5



69

导线(香蕉插)

黑色35cm

5



70

导线(香蕉插)

红色45cm

4



71

导线(香蕉插)

黄色45cm

4



72

导线(香蕉插)

绿色45cm

4



73

导线(香蕉插)

蓝色45cm

4



74

导线(香蕉插)

黑色45cm

4



75

导线(香蕉插)

红色70cm

2



76

导线(香蕉插)

黄色70cm

2



77

导线(香蕉插)

绿色70cm

2



78

导线(香蕉插)

蓝色70cm

2



79

导线(香蕉插)

黑色70cm

2



80

电容

10μF



81

0.1μF

82

0.01μF

83

钮子开关

 1

84

电阻

100(8)

1

85

集成

ULN2801

86

LED

(8)

87

集成

4511(2)

3

88

电阻

300 (16)

89

共阴数码管

0.5(2)

90

LED

(4)绿(4) (4)

1

91

电阻

50Ω(6)

92

集成

CD1413

93

电位器

10K WH1/2W

1

94

单结晶休管

BT33

95

电阻

2.2KΩ

96

100Ω

97

560Ω

98

三极管

9013

99

二极管

1N4148(2)

100

指针微安表

100μA

1

021-61482202 021-61482206
Baidu
map
