电气自动化实训装置,电气自动化实训台

SBK-DQA电气自动化实训装置

一、电气自动化实训装置总体要求

电气自动化实训装置采用铝型材柜式结构，由电源控制屏、不锈钢实训网孔板、虚拟负载接口单元、三相异步电动机、PLC、变频器、触摸屏、断路器、中间继电器、交流接触器等构成。以虚拟负载作为被控对象，可以完成对某个虚拟负载的电气自动化控制系统的设计、安装、接线、编程、调试等工作。

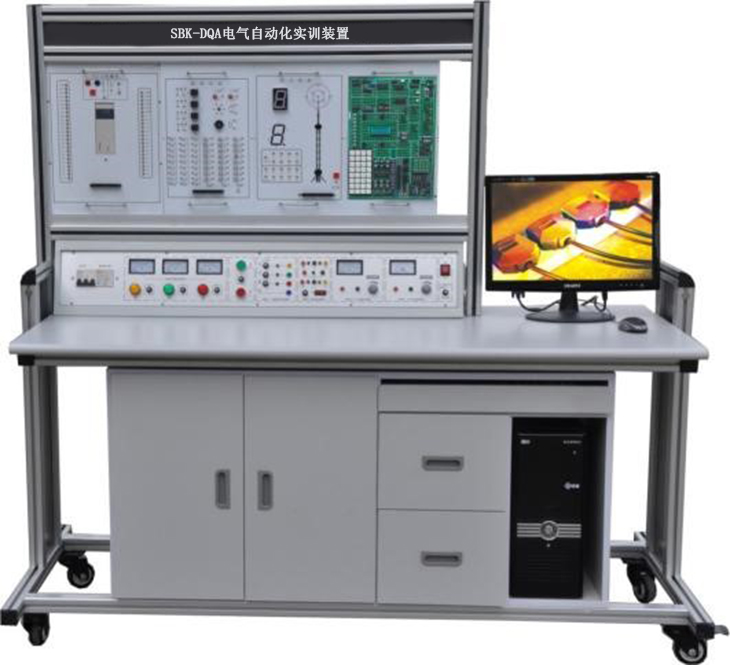

参考图

二、产品主要构成

1 ．电源控制屏

1) 由急停按钮、电源指示灯、供电指示灯、总电源开关、电压表、电流表、电源插座、及电源输出端子构成。

2) 采用三相五线制AC380V/50 Hz电源供电；

3) 三相、单相输出带自动空气开关；

4) DC24V电压源1路；

5) AC24V电压源1路。

2 ．实训网孔板

尺寸610*740mm ，网孔分布合理、均匀，孔径统一，方便器件的安装及走线。

3 ．数字孪生仿真系统及仿真硬件模块

1、功能描述：信息化虚拟仿真上位机，交互式软件接口实现与下位机通讯。采用软件建模及上位机界面设计，实现与下位机的通讯功能（USB、Wifi、以太网协议），实现上位机的虚拟仿真。

2、数字孪生仿真系统功能要求：

1）该数字孪生仿真系统应具备信息化虚拟仿真上位机，并且能通过交互式软件接口实现与下位机通讯（USB、WIFI、以太网协议），实现上位机的虚拟仿真。

2）3D 仿真模型和仿真数据驱动器的组合应当能够完全取代实物机械机构，有与设备实物相同的外观、运动特性。

3）该数字孪生仿真系统必须能够直接接受真实PLC程序控制，系统接收到信号状态数据后驱动3D模型运行，并且系统运行中仿真机构对应的传感器状态等信息能够输出到PLC及其它自动化控制系统的输入端。

4）要求该孪生仿真系统能够采集送料模型、机械手搬运模型、物料传送分拣模型的输出控制信息，然后将相关信息通过USB通信传送给信息化虚拟仿真上位机。

3、仿真驱动器主机要求：1套

1）该仿真驱动器主机应采用24V直流电源供电，以确保学生人身安全；

2）应具备8路数字输入、8路数字输出I/O端子，并且能兼容NPN和PNP两种接线方式。（同等或更优配置）；

3）具备2路4-20MA模拟输入，2 路输出4-20MA/0-10V；

4）应具备相应的状态指示功能，如电源指示、I/O 状态指示、通讯状态指示；

5）通讯接口包含RS485、以太网、USB等多种方式；

6）嵌入式系统采用内置ΜC/OS-III 嵌入式系统，控制芯片采用 ARM CORTEX-M3；

7）尺寸≥ 180*98*50MM。

5、仿真驱动器扩展板：1套

1）该仿真驱动器扩展板应采用24V直流电源供电，以确保学生人身安全；

2）应具备2路高速脉冲输入，16路开关量输入，兼容PNP和NPN接线方式；

3）应具备16路开关量输出，兼容PNP和NPN接线方式；

4）为方便接线练习，要求采用连接方式：接线端子排、37PIN快速插头等；

5）应具备相应的状态指示功能，如电源指示、I/O 状态指示、通讯状态指示；

6）通讯接口应支持RS485通讯；

7）支持I/O扩展，采用32路40PIN快速插头；

8）嵌入式系统采用内置ΜC/OS-III嵌入式系统，控制芯片采用ARM CORTEX-M3；

9）尺寸≥200*110*60MM。

4 ．数字孪生仿真软件模型

1）颗粒上料单元自动化工作站，包括工作台，型材台面，上料筒2个颗粒推送气缸2个，双皮带分拣输送带1条，双工位旋转吸料机构1个，瓶子上料输送带1条，填装输送皮带1条，填装气动定位机构1个。

2）盖拧盖单元自动化工作站，包括工作台，型材台面，加盖机构1个，拧盖机构1个，输送带1条，定位机构2个。

3）检测分拣自动化工作站，包括工作台，型材台面，龙门检测机构1个，不合格品分拣机构1个，输送带1条，定位机构1个。

4）立体仓库自动化工作站，包括工作台，型材台面，仓库构架1个，2轴垛机机构1个。

5. PLC虚实结合控制实训模块

包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。

6 ．PLC:

◆ 24 输入，24VDC

◆ 16 输出，24VDC

7 ．变频器:

◆ 三相 380V 电源供电，功率 0.37KW

◆ 具有 2 点模拟量输入，AI1 支持-10~10V，0~20mA；AI2 支持 0~10V，0~20mA

◆ 具有 4 点开关量输入

◆ 具有 1 点继电器输出,1 点晶体管输出

◆ 具有 1 点模拟量输出，0 -20mA

◆ 集成 RS485 通讯接口

8 ．触摸屏：

一套以先进的 Cortex-A8 CPU 为核心（主频 600MHz）的高性能嵌入式一体化触摸屏。该产品设计采用了 7 英寸高亮度 TFT 液晶显示屏（分辨率 800×480），四线电阻式触摸屏（分辨率 4096×4096）。同时还预装了 MCGS 嵌入式组态软件（运行版），具备强大的图像显示和数据处理功能。

1.	3P断路器	DZ47/6A	3	个
2.	2P断路器	DZ47/6A	3	个
3.	带座保险	RT18-32 ，5A	3	个
4.	带座保险	RT18-32 ，2A	2	个
5.	中间继电器	CDZ9L-52P ，线圈DC24V	8	个
6.	交流接触器	CJX2-0910 ，线圈AC220V	4	个
7.	热继电器	JR36-20	2	个
8.	2档旋钮开关	LAY39 ，Ф22mm	2	个
9.	按钮	LAY39,Ф22mm ，红2 、黄2 、绿2	6	只
10.	指示灯	Ф22mm,红1 、绿1 ，AC220V	2	只
11.	急停按钮	Ф22mm	1	只

序号	名称	参数
1.	工具箱
2.	测电笔
3.	电工刀
4.	剥线钳	7 寸
5.	斜口钳	6 寸
6.	尖嘴钳	6 寸
7.	压线钳	6 寸
8.	小一字螺丝刀	3*75
9.	大一字螺丝刀	6*100
10.	小十字螺丝刀	3*75
11.	大十字螺丝刀	6*100
12.	导线	0.75 平方
