机床电气控制技术实训台,电气机动实验台

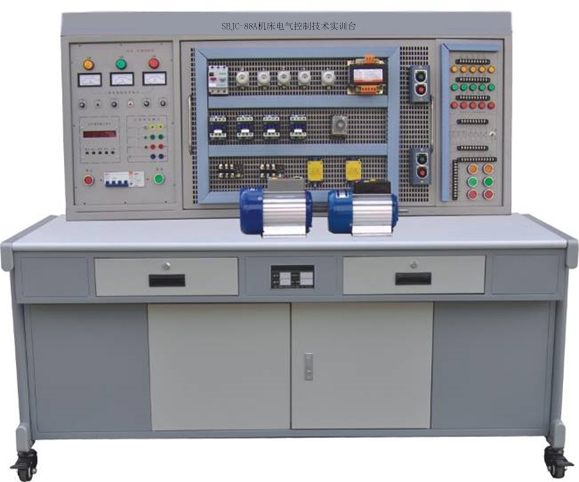

SBJC-88A机床电气控制技术实训台


一、概述:
机床电气控制技术实训装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成“工厂电气控制”、“电机拖动”、“控制线路与技能训练”、“常用机床控制线路”等课程的实训与考核,增加元器件能扩展“电工技能实训”、“电工仪表与测量”等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。


二、特点:
1、电气控制线路元件装在网孔板上,操作方便、机动灵活、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。
3、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外,380V交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。
4、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。
三、技术性能:
1、输入电源:三相四线~380V±10% ?50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1500mm×750mm×1350mm
四、机床电气控制技术实训装置的配备及功能:
(一)实训屏:

实训屏为铁质双层亚光密纹喷塑结构,铝合金面板
1、主控功能板:
(1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
(2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
(3)三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。
(4)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能;此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。
2、辅助器件安装屏
(1)红、黄、绿信号灯各5只
(2)大功率降压电阻75Ω/75W 3只,能耗制动电阻10Ω/25W 1只
(3)控制按钮6只
(4)整流二极管IN5408 4只
(5)单相开关1只
(二)网孔板1块,元器件在其上合理布局,正确走线完成实训考核项目。
(三)实训桌:

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
五、机床电气控制技术实训台基本实训考核项目:
1、三相异步电动机直接启动控制
2、三相异步电动机接触器点动控制线路
3、三相异步电动机接触器自锁控制线路
4、Y/△启动自动控制线路
5、用倒顺开关三相异步电动机正反转控制
6、接触器联锁的正反转控制线路
7、按钮联锁的三相异步电动机接触器正反转控制线路
8、双速电动机的切换运行控制线路
9、双重联锁的三相异步电动机正反转控制线路
10、电动葫芦电气控制线路???
11、C6140普通车床电气控制线路
12、C650-2普通车床电气控制线路
13、M7120平面磨床电气控制线路
14、M7130K平面磨床电气控制线路
15、M1432A万能外圆磨床电气控制线路
16、X62W型万能铣床电气控制线路
17、Z3050摇臂钻床电气控制线路
18、Z3040B摇臂钻床电气控制线路
19、Z35摇臂钻床电气控制线路
20、T68卧式镗床电气控制线路
