2021年10月12日

单片机原理实验箱,单片机、微机原理实验箱

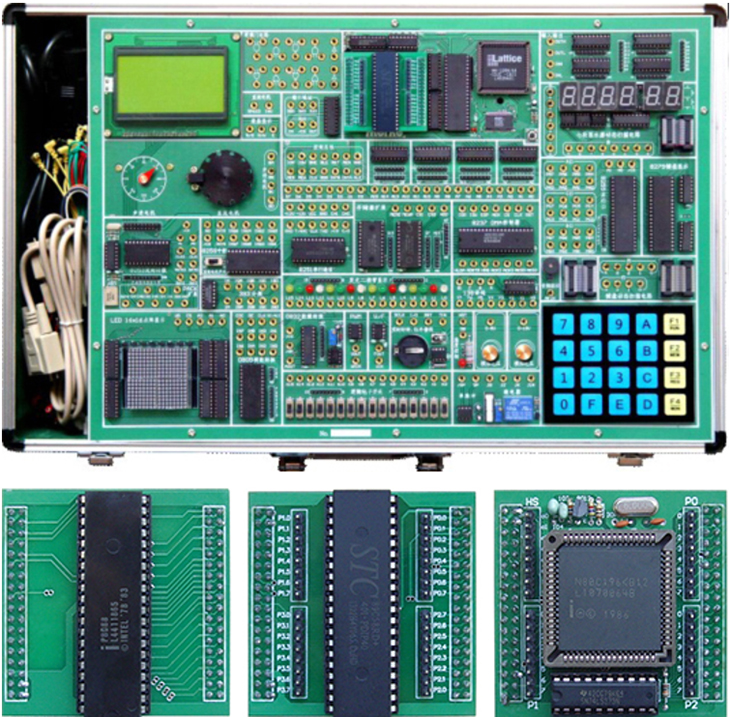

SBDPX-10单片机原理实验箱



一、硬件概述

单片机原理实验箱,单片机、微机原理实验系列通用型原理与接口技术教学实验系统是升级换代产品,沿用多核架构技术,全面支持16位微机原理与接口技术、单片机系统的开发与实验,具有较强的通用性,为原理与接口技术的教学构建了一个全开放、可开发的实验环境。

    168086/8088 CPU模块      MCS-51 CPU模块     MCS-96 CPU模块

二、软件概述

支持汇编语言和C语言的源程序级编程与调试,支持寄存器、内存和外设接口芯片的非编程读写操作,支持X86程序的INT 21h功能调用,满足实模式和保护模式下微机原理与接口的实验需求。

三、开放特性

系统采用双核架构,由管理CPU支撑系统集成开发环境的运作,承担与PC联机调试时通信数据交换所产生的硬件消耗,呈现给用户的是一个完整而又透明、资源充分开放的32位微处理器。

四、总线特性

系统开放了总线宽度的动态选择机制,把总线宽度控制"BS8"列入用户可定义的范围,为了简化电路连接,系统对该输入信号有缺省定义,为"16位内存""8I/O",即当用户访问16位存储器、8I/O接口时可忽略对"BS8"端的定义与连接。同时将高低字节允许信号BHEBLE列入扩展定义的范围,支持字节(8位)、字(16位)、双字(32位)共三类指令的扩展寻址,并把DMA操作期间的字节定义融入到BHEBLE选通端,使其扩展特性与微机实际应用无缝结合。

五、通用特性

系统以多核架构技术为支撑,充分支持3280386168086/8088系列微处理器、MCS-5196系列单片机,各CPU模块可按用户需求进行灵活配置。

六、连线方式

系统提供了扁平线、排线和单线相结合的电路连线方式:数据总线、地址总线、控制总线及8芯以上的接口采用扁平连接或排线连接;读写控制、选通端采用单线连接,进一步优化了电路的搭接方式,提高了电路的连接效率。

七、安全特性

系统引出的扩展总线均由隔离器件驱动,"隔离"设计保障了CPU核的安全,避免了误操作、误连线对CPU造成的损伤;"驱动"设计的目的提高了系统扩展总线的稳定性和可靠性。另外系统内置了具有短路保护、过流保护的高性能稳压开关电源,进一步保障了系统的安全性。

八、微机原理与接口实验项目

微机原理及其程序设计实验

1.系统认识实验

2.数制转换实验

十六进制数转换为十进制数

十进制数转换为十六进制数

3.码制转换实验

ASCII码(数字符)转换为十六进制数

十六进制数转换为ASCII

ASCII码(数字符)转换为十进制数

十进制数转换为ASCII

十进制数的ASCII码转换为BCD

十进制BCD码转换为二进制数

4.运算类编程实验

二进制双精度加法运算

十进制的BCD码减法运算

乘法运算

5.分支程序设计实验

6.循环程序设计实验

计算S12×33×44×5NN1

求某数据区内负数的个数

7.排序程序设计实验

气泡排序法

学生成绩名次表

8.子程序设计实验

求无符号字节序列中的最大值和最小值求N

9.查表程序设计实验

10.INT 21h输入输出程序设计实验

显示A~Z26个大写英文字母

INT 21H功能调用示例程序实验

C语言使用INT 21h功能调用

PC键盘下传实验箱七段码显示

实验箱键盘上传PC屏幕显示

微机接口及其应用实验

1.存储器扩展实验

2.8259中断控制器实验

8259单级中断控制

8259多级中断控制

3.I/O扩展实验(8位/16位)

4.8255并行口实验

8255 A/B/C口输出方波

8255 PA输入/PB输出

8255控制交通灯

5.8253定时/计数器应用实验

6.8251串行通信应用实验

7.键盘扫描及显示设计实验

8279键盘与显示设计

8255键盘与显示设计

8.8237可编程DMA控制器实验

9.A/D模数转换实验

10.D/A数模转换实验

11.LCD 128×64图形液晶实验

12.LED 16×16点阵显示实验

13.音频驱动实验

14.继电器控制实验

15.步进电机控制实验

16.直流电机调速实验

17.DS18B20数字温度传感器实验

18.V/F电压频率转换实验

19.PWM输出实验

20.DS1302实时时钟

九、单片机实验项目

单片机原理实验

1.系统认识实验

2.数制转换实验

BCD整数转换为二进制整数

二进制整数转换为十进制整数

3.运算程序设计实验

多字节加法程序

双字节无符号数乘法

双字节除法

4.查表程序设计实验

采用查表的方法将16进制数转换为ASCII

通过查表实现y=x2

5.数据排序实验

6.位操作实验

单片机集成功能模块实验

1.数字量输入输出实验

P1I/O实验

P1口流水灯实验

2.中断控制实验

定时器中断

外部中断

3.定时/计数器实验

定时器实验

计数器实验

4.串行通信实验

自发自收实验

双机通信实验

5.片内看门狗应用实验

6.片内EEPROM应用实验

单片机接口应用实验

1.存储器扩展实验

2.I/O扩展实验

3.8255并行口实验

8255 A/B/C口输出方波

8255 PA输入/PB输出

8255控制交通灯

4.A/D 0809模数转换实验

5.D/A 0832数模转换实验

6.键盘与显示设计实验

8279键盘与显示设计

8255键盘与显示设计

7.LCD 128×64液晶显示实验

8.LED 16×16点阵显示实验

9.音频驱动实验

10.继电器控制实验

11.步进电机控制实验

12.直流电机控制实验

13.DS18B20数字温度传感器实验

温度测量

温度控制

14.V/F转换实验

15.PWM输出实验

16.DS1302实时时钟实验

17.8251串行通信实验

18.8253定时计数实验

19.8259中断控制实验
