SB-98A型电机装配与运行检测实训装置
一、概述
电机装配与运行检测实训考核装置是一种新型的电机实验台,同时具备了三相异步电动机、步进电机、伺服电机等多种电机的实验功能。且采用数字化检测手段,更直观地反应了电机控制的过程,强化了多种电机制作和电气控制（拖动）方式,是一款可满足多层次教学的实训考核设备。适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站进行技能实训与技能鉴定的考核装置。

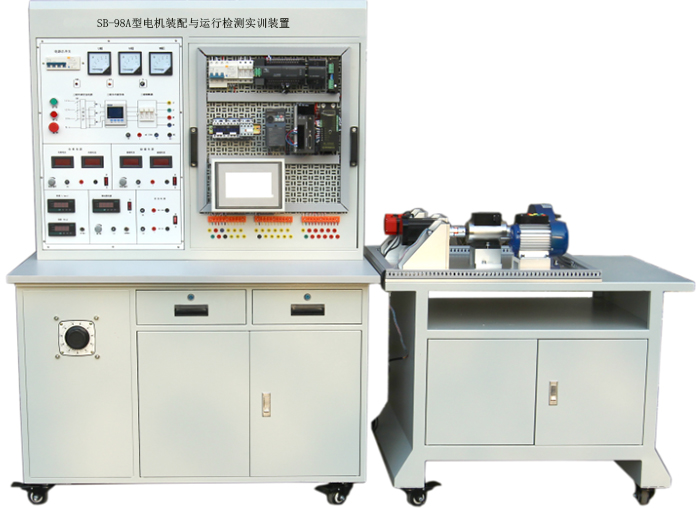

参考图片
二、装置特点
1、安全性强：各电源输出、各测量仪表均有可靠的保护功能,具有完善、可靠的人身安全保护体系。
2、适应性强：能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合。
3、综合性强：同时提供多种交流与直流电机,在一个实验平台上即可完成多种电机控制实验。节省实验用房,安装方便灵活。
4、配套性强：从仪器仪表、专用电源、电机装配工具到实验连接专用导线等均配套齐全,仪器仪表、部件的性能、规格等均密切结合实验的需要进行配套。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±10%? 50Hz
2、整机功率：≤1 KVA
3、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
4、、外形尺寸：展开：1850mm×700mm×1650mm（长×宽×高）
5、、安全保护：具有漏电压、漏电流保护装置,安全符合国家标准
四、结构功能特点
实训装置台采用电源控制及采集
（一）电源控制操作箱
采用抽屉式结构,平时可推进藏于实训装置内,电源控制操作箱提供整台实验装置所需的各种电源和检测仪表。包含以下几部分
1、交流电源保护装置
（1）三相四线电源经漏电保护器和短路保护装置,由接触器通过起、停按钮进行操作,输出到面板的安全连接插座
（2）短路保护,当面板U、V、W输出出现短路现象,保护装置将断开接触器,并发出声光报警。故障排除复位后方可重新启动
2、交流电源
（1）三相可调交流电源,通过5KVA三相同轴自耦调压器进行调压,可输出三相0～450V。可调交流电源输出处设有过流保护。
（2）输出交流220V专用电源,供外部设备使用。
3、直流电源
（1）提供两路可调直流电源为DC 0~220V/2A,并带过载、短路保护功能；配有专用数显表对输出电压电流进行显示。
（2）5V/2A、24V/6A稳压直流电源各一组,还有短路保护功能。
4、测量仪表
（1）智能数字多功能交流仪表（一只）
液晶显示,多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数,如三相电压电流、有功功率、无功功率、频率功率因素数等,具有显示直观,精度高,稳定性好,抗震动等优点。功率表精度为0.5级,电压、电流量程分别为450V、15A。
（2）指针式交流电流表（三只）：量程0-10A用于监视三相可调电源电流。
（3）数显直流电流表（一只）：量程0-1A,用于监视稳流源输出值。
（4）数显转速表（一只）：量程0-9999r/min,显示转速传感器测量的转速值
（5）数显转矩表一只（一只）：量程20N.M,用于显示转矩传感器测量值
★5、实验室安全管理系统软件（正版软件）
1）该系统集成无线远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
2）在WiFi连接状态,教师通过手机APP,可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线,实时监控设备的运行状态、故障预警和异常报警
3）可设置实验台保护电压和电流,当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备,并推送信息到教师控制端。
★6、学生实训技能评分系统软件（正版软件,投标文件中提供著作权证书原件）
能进行维修电工职业资格模拟考试,题型有单选题,判断题,操作题,软件有记时打分的功能,有大量的模拟试题,针对某些新颖,灵活试题会相应的并提供专业级的解题思路。
1）直流电与电磁的基本知识。
2）交流电路的基本知识。
3）常用变压器与异步电动机。
4）常用低压电器。
5）半导体二极管、晶体三级管和整流稳压电路。
6）晶闸管基础知识。
7）电工读图的基本知识。
8）一般生产设备的基本电气控制线路。
9）供电和用电的一般知识等考核
★7、电工基本技能仿真软件（正版软件,著作权证书原件）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术,可以进行电气仿真、电子仿真
1）电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（3）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故
②数字时钟电路的连线组装仿真、测试、排故
③放大电路的连线组装仿真、测试、排故
④收音机电路的连线组装仿真、测试、排故
⑤稳压电源电路的连线组装仿真、测试、排故
⑥声光报警电路的连线组装仿真、测试、排故
2）电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真,结构仿真,面板仿真,使用仿真；
②电能表：外形仿真,原理仿真,检测仿真,布局仿真,连仿真线,使用仿真；
③钳形电流表：外形仿真,原理仿真,使用仿真；
④兆欧表：外形仿真,原理仿真,使用仿真；
⑤直流电桥：外形仿真,使用仿真；
⑥配电板：外形仿真,布局仿真,连线仿真,使用仿真；
（3）照明电路安装
①荧光灯：器材仿真,电路仿真,原理仿真,连线仿真,排故仿真；
②两地控制线路：器材仿真,电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真,结构仿真,装配仿真,维修仿真；
②单相异步电动机：外形仿真,结构仿真,装配仿真；
③伺服电动机：外形仿真,结构仿真,原理仿真；
④步进电动机：外形仿真,原理仿真；
⑤直流电动机：外形仿真,结构仿真,装配仿真；
⑥变压器：外形仿真,结构仿真,原理仿真,装配仿真；
（5）低压电器
①交流接触器：外形仿真,结构仿真,原理仿真,组装仿真,检测仿真；
②继电器：外形仿真,结构仿真,原理仿真,检测仿真；
③常用闸刀开关：外形仿真,结构仿真；
④低压断路器：外形仿真,结构仿真,原理仿真；
⑤熔断器：外形仿真,结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真,结构仿真；
（6）电动机控制仿真
①接线仿真：
01具有过载保护的三相电动机正转控制接线仿真
02双重互锁的三相电动机正反转控制接线仿真
05三相电动机接触器星形、三角形控制接线仿真
06三相电动机时间继电器接线仿真
07三相电动机机械制动控制电路仿真
②电路仿真：
01三相电动机具有过载保护的正转控制仿真
02三相电动机双重互锁的正反转控制仿真
03生产机械行程控制电路仿真
04三相电动机自耦降压起动仿真
05三相电动机接触器星形、三角形控制仿真
06时间继电器仿真
07三相电动机机械制动控制电路仿真
08电动机反接制动控制电路仿真
09有变压器全波整流能耗制动控制电路仿真
10接触器控制的双速电动机调速电路仿真
12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真,电动葫芦仿真,z35摇臂钻床仿真
③排故仿真：
01具有过载保护的正转控制排故
02双重互锁的正反转控制排故
03生产机械行程控制电路排故
04自耦降压起动排故
05接触器星形、三角形控制排故
06时间继电器排故
07三相电动机机械制动控制电路排故
08电动机反接制动控制电路排故
09有变压器全波整流能耗制动控制电路排故
10接触器控制的双速电动机调速电路排故
（7）电工识图
3）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器,单片机,数控,机器人,工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料,可进行网上试卷批阅,作业批阅,回答学生问题。
（3）教师可以自由组合不同教学手段,实现各种不同的教学方法,比如谈话式、研讨式、活动式、竞赛式等等,学习体验；
（4）学生可以登录在线学习系统,进行不同老师和不同课程学习,可以通过在线学习系统向老师提问,做笔记,评价及参与话题讨论
（二）电机
主包含以下部件：无刷直流电动机500W、他励直流电动机100W、三相鼠笼式异步电动机180W、两相步进电机、伺服电机等
（三）安装工具与辅助器材
包括工具箱、一字螺丝刀、十字螺丝刀、剥线钳、斜口钳、尖嘴钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。
（四）电机控制器件
包括直流无刷电机控制板、变频器0.75KW、触摸屏可编程控制器、扩展模块、步进电机驱动器、伺服驱动器、无刷直流电机驱动器、3P空气开关6A、熔断器3P、交流接触器CJX2-0910 220V、热继电器、辅助触头组F4-22等
五、实训考核的功能举例：
1)三相电流的测量；
2)电力综合显示仪表的使用；
3)转速表、转矩表的使用；
4)三相异步电动机直接起动、停车的控制电路连接；
5)接触器联锁的三相交流异步电动机正、反转控制电路的连接；
6)按钮联锁的三相交流异步电动机正、反转控制电路的连接；
7)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
8)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
9)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
10)直流他励电动机的启停控制控制
11)直流他励电动机的正反转控制；
12)步进驱动器的参数设置；
13)步进电机的PLC开环控制；
14)交流伺服电机的控制；
15)交流伺服驱动器的参数设置；
16)交流伺服电机的PLC半闭环控制；
17)无刷直流电机驱动器参数设置；
18)无刷直流电机的控制；
19)变频器面板功能参数设置和操作实训；
20)变频器对电机点动控制、启停控制；
21)电机转速多段控制；
22)工频、变频切换控制；
23)基于模拟量控制的电机开环调速；
24)基于面板操作的电机开环调速；
25)变频器的保护和报警功能实训；
26)基于PLC的变频器开环调速；
27)PLC控制电机顺序启动；
28)PLC控制三相异步电动机Y-△启动电路；
29)触摸屏的参数设置；
30)触摸屏的编程；
31)触摸屏、PLC、变频器的综合实训；
电机装配（安装）与运行检测考核设备主要配置表
序号 |
名称 |
型号及规格 |
数量 |
单位 |
备注 |
1. |
操作工作台 |
1200mm×700mm×800mm |
1 |
台 |
钢结构,带自锁脚轮,防火工作台面和网孔板作为测量、电气控制系统等电气设备的安装载体,设备可自由、灵活的布置。 |
2. |
电机装配与运行检测机械载体 |
1 |
套 |
包含弹性联轴器、传动轴、电机支架等机械机构 |
|
3. |
检测仪表单元 |
SB-98A-M1 |
1 |
套 |
包括进线电源控制与保护、电压表、电流表、电量综合显示仪表、转速表、力矩表等基本仪表和交直流基本电源、指示灯、紧急停止按钮等器件 |
4. |
拖动线路安装单元 |
SB-98A-M2 |
1 |
套 |
空气开关3P??? 6A 3P???1只 熔断器RT18-32 3P??? 2只 熔断器芯R015? 6A 6只 交流接触器CJX2-0910 220V?4只 热继电器JR36-20 1.5-2.4A?1只 辅助触头组F4-22???3只 辅助触头组F5-T2 0.1S-30S??1只 辅助触头组F5-D2 0.1S-30S??1只 接线端子TB-1512? 6只 |
5. |
PLC及部分扩展模块 |
S7-200SMART CPUST20 EM DR08 EM AQ02 |
1 |
套 |
晶体管输出,24VDC供电,12输入/8输出 8路继电器输出 2路模拟量输出模块 |
6. |
三相异步电动机 |
380V,180W,1400r/pm |
1 |
台 |
|
7. |
触摸屏 |
TPC7062 TI |
1 |
台 |
7寸 |
8. |
交流伺服电机 |
60SY-M01330 |
1 |
台 |
220V,400W、1.27Nm、3000rpm |
9. |
伺服电机驱动器 |
SG-15A |
1 |
台 |
|
10. |
步进电机 |
57BYG |
1 |
台 |
|
11. |
步进驱动 |
DM556 |
1 |
台 |
|
12. |
变频调速器 |
FR-D740-0.75K-CHT |
1 |
台 |
380V/0.75KW |
13. |
无刷直流电机 |
92BL-5015H1-LK-B |
1 |
台 |
500W |
14. |
直流他励电动机 |
100W |
1 |
台 |
|
15. |
无刷直流电机驱动器 |
BL-2203C |
1 |
台 |
|
16. |
磁粉制动器 |
CZ-2 |
1 |
台 |
|
17. |
磁粉制动控制器 |
WLK-1A(0-5V) |
1 |
台 |
|
18. |
动态扭矩传感器 |
CYT-302 |
1 |
台 |
20Nm |
