维修电工技能实训考核装置(电气控制·PLC·变频器)

SBKJ-WXDGB维修电工技能实训考核装置(电气控制·PLC·变频器)



一、维修电工技能实训装置概述

维修电工技能实训考核装置、博途编程软件、组态软件、仿真教学软件、模拟控制实训挂件、实物等于一体。装置配备的主机采用西门子S7-1200系列可编程控制器,配套通信编程电缆、三相鼠笼异步电机,具有实训项目齐全、配置灵活、内容丰富等特点。不仅可满足各职业学校对西门子PLC实训教学和相关课程设计、考核的要求,还可作为工程技术人员的培训设备。

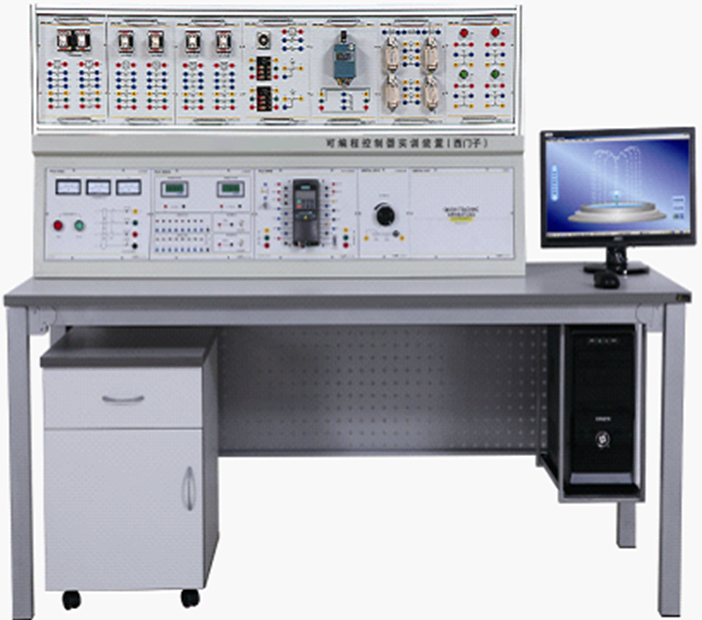

参考图片(以实物图片为准)

二、产品特点

1、采用模块化结构,即各种模拟实验单元,均为组件式,可根据实验项目、网络要求进行组合,以后如果需要增加实验项目,只需添加部件即可。

2、实验装置采用双层铝合金框架结构,结构牢固、美观大方,具有现代感。

3、实验对象来自于工业现场的典型应用,直观形象,集模拟量、数字量、网络通信及电气控制于一体,通过实训,学生能够迅速掌握PLC的各种硬件结构、编程方法及自动化通信网络方式,较快的适应工业现场的要求。

4、所有实验均有采用组态软件开发的动态监视画面,对PLC的动作进行跟踪,可大大提高实验效果,激发学生的学习兴趣。

5、维修电工技能实训考核装置设有各种人身安全保护措施,并提供单独的24V电源以保护主机。

三、实验项目

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-Δ控制

11.时间继电器控制的Y-Δ控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相笼型电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20.通电延时带直流能耗制动的Y-△启动控制电路

21.三相异步电动机双重联锁正反转能耗制动控制电路

22.三相异步电动机双重联锁正反转启动反接制动控制电路

23.C620车床电气控制线路

24.电动葫芦电气控制线路

25.Y3150滚齿机控制电路

26.可编程控制器的基本指令操作

27.LED数码显示控制

28.天塔之光控制的模拟

29.十字路口交通灯的模拟

30.机械手动作的模拟

31.四节传送带的模拟

32.装配流水线控制的模拟

33.步进电机控制的模拟

34.水塔水位模拟控制模拟

35.液体混合装置模拟控制的模拟

36.邮件分拣机模拟控制的模拟

37.轧钢机模拟控制的模拟

38.自动成型机的模拟

39.自动送料装车控制的模拟

40.全自动洗衣机控制的模拟

41.电镀生产线控制的模拟

42.PLC控制的三相异步电动机正反转控制

43.PLC控制的三相异步电动机Y/Δ启动控制

44.PLC控制的三相异步电动机降压启动控制

45.PLC控制的三相异步电动机能耗制动控制

46.变频器功能参数设置与操作

47.变频器报警与保护功能

48.多段速度选择变频调速

49.外部端子点动控制

50.控制电机正反转运动控制

51.控制电机运行时间操作

52.瞬间停电变频器参数设定

53.外部电压变频调速

54.外部电流变频调速

55.三相异步电动机的变频开环调速

56.PLC控制变频器调速

57.触摸屏的实训

58.CA6140普通车床模拟操作与故障检修等实训项目

四、技术条件

1、输入电压:三相四线制AC380V±10/50Hz

2、工作环境:环境温度范围-5℃-+40℃,相对湿度 85%(25℃),海拔 4000m

3、装置容量: 1.5KVA

4、外形尺寸:1750mm×750mm×1500mm

5、装置自重:≤100kg

五、技术说明

1、控制屏

实验装置采用双层铝合金框架结构,结构牢固、美观大方,具有现代感。实验桌的设计结合了国际流行的工业造型元素,桌面为防火、防水、耐磨高密度板,桌腿采用50x50的优质方钢,结构坚固,整个造型既简约又不失端庄,既美观大方又无笨重之感,同时便于拆装移动,方便实验室的管理。实验装置还带连体电脑桌,可用于电脑显示器及主机的存放,用户无需再配电脑桌。桌子下配有一个可移动立柜,带抽屉和储藏柜(带锁),可以存放工具以及资料等。

2、人身及设备安全保护体系

装置设有电流型漏电保护器,装置若有漏电现象,漏电流超过一定值,即切断电源。实验导线及插座,强电采用全封闭安全型实验导线和插座,保证实验者人身和设备的安全使用。

3PLC-000电源技术说明

三相四线电源输入,经漏电保护开关,通过启停按钮控制设备电源输出。设有交流电压表一只,通过转换开关切换监视电网三相电压。输出三相四线380V交流电源,带有电子线路过流短路保护以及保险丝保护。

4PLC-CPU主机实验挂件

配置西门子主机CPU1214C主机,内置IO(14路数字量输入/10路数字量输出),单独24V电源供电,配置模拟量模块SM1223(8路数字量输入8路数字量输出),配置模拟量模块SQB12311路模拟量输出)通信编程电缆等。

5、变频器实验挂件

变频器采用功率0.75KW,电压380V,配置BOP操作面板,配置一个网口用于外部通讯,输入信号6组,输出信号3组,一路模拟量输入,一路模拟量输出

6、触摸屏组件

7英寸彩色触摸屏,65536 颜色,TFT 宽屏显示器,LED 背景光,分辨率不低于800×480MTBF 背景照明(温度为 25 °C 时)不低于20000h,可调节背景照明,电源电压范围DC19.2-28.8V,功率5.5W,处理器采用ARM,用户内存不低于10MB,具有8个实体按键,不低于1USB接口,带PROFINET(以太网)功能

7、实验模块说明

1)可编程控制器实验挂箱()

可以完成四节传送带、十字路口交通灯、天塔之光、机械手等模拟控制。

2)可编程控制器实验挂箱()

可以完成喷泉、装配流水线、轧钢机、液体混合等模拟控制。

3)可编程控制器实验挂箱()

可以完成LED数码显示、舞台灯光、水塔水位、邮件分拣等模拟控制。

4)可编程控制器实验挂箱(四)

可以完成四层电梯、步进电机、Y/△换接启动等模拟控制。

5)可编程控制器实验挂箱(五)

可以完成自动配料、运料小车等模拟控制。

6)网孔板(一)

提供3只交流接触器,3只按钮开关,1只时间继电器,1只热继电器,二极管及能耗电阻等,可完成常规的电机拖动实验。

7)电机运行操作组件:

①单相电容启动电动机:交流220V,主绕组和辅助绕组均引出至接线面板,采用起动电容外接方式;

②三相鼠笼异步电动机:交流380V/△,三相绕组6个端头引出至接线面板,可Y任意连接;

③三相鼠笼异步电动机:交流380V/Y,三相绕组6个端头引出至接线面板,可Y任意连接,带双向速度继电器,继电器触点引出至接线面板;

④三相双速异步电动机:交流380V/YY/△,三相绕组6个端头引出至接线面板,可YY任意连接。

六、主要配置清单

名称

型号

数量

单位

备注

实验屏



1

铝合金

电源控制箱



1

钢质喷塑

实验桌



1

铝木结构

PLC主机

CPU1214C+SM1223+SQB1231

1



学生凳



2

塑钢结构

通讯电缆

网线

1



实验挂箱模块(面板为整块敷铜板经特殊工艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方)

可编程控制器实验挂箱()

1



可编程控制器实验挂箱()

1



可编程控制器实验挂箱()

1



可编程控制器实验挂箱(四)

1



可编程控制器实验挂箱(五)

1



可编程控制器实验挂箱(六)

1



可编程控制器实验挂箱(七)

1



变频器挂箱

1

G120C

触摸屏挂箱

1

KTP700

网孔板

1



网孔板散件

提供3只交流接触器,3只按钮开关,1只时间继电器,1只热继电器,二极管及能耗电阻等,可完成常规的电机拖动实验。

1



电机

单相电容启动电动机

1



三相鼠笼异步电动机

1



三相双速异步电动机

1



软件

演示板原程序及西门子编程软件(浮动授权)

1



说明书



1



专用导线



红色

10



黑色

1



黄色(短线)

10



蓝色(短线)

10



交换机



1



七、PLC实物模型详细技术说明

SBMPLC-MJ型门禁控制系统实验模型

1.1 产品特点

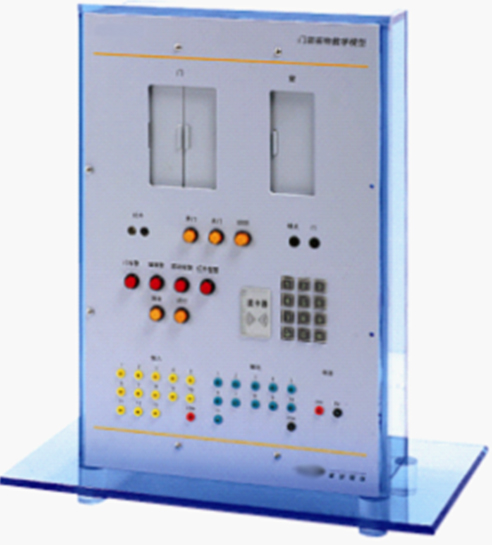

门禁控制系统实验模型在单机门禁控制系统基础上融入了防盗报警系统,既阐述了门禁控制系统的基本系统组成即:控制器+读卡器+开关门机构,又利用了防盗报警装置中常见的门磁开关共同构成了这套以一间屋子为假想防护对象的系统。进出门人员只有经过授权才可以使用密码卡;密码+卡等开门方式中的一种进入屋内。

该模型由IBA AC-08系统控制器、门开、关系统、窗震动系统、红外探测装置、报警系统、显示系统等组成。

(图片供参考,以实物为准)

1.2 实验内容

掌握门禁控制系统与防盗报警系统的系统组成及常见设备的工作原理,根据现有的硬件以自己理解的控制原理为基础编写自己的PLC控制程序。了解系统控制器的工作模式,通过实践权限的控制更加深入的理解"只有经过授权才可以进出"

1.3 主要部件单门控制器的功能

1)开门方式:密码、卡、密码+

2)卡片容量:500张,读卡距离:65mm

3)操作模式:安全模式、密码切换

4)内置门铃控制、内置防撬报警

5)键盘:12健电话键盘

6)操作提示:峰鸣音、23LED指示灯

7)输入电压:12-18VDC输入电流参考值:60mA

SBMPLC-DT型四层电梯控制模型

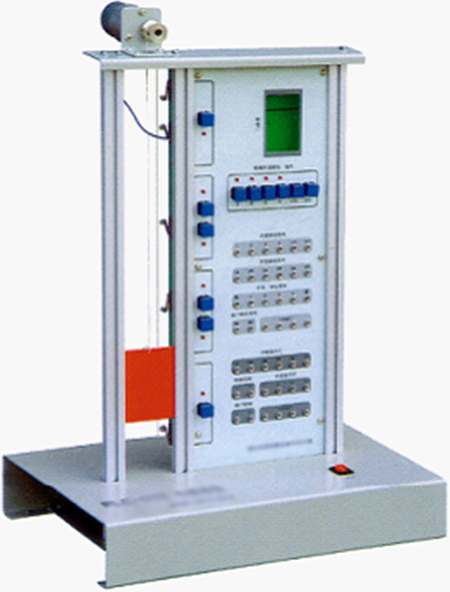

2.1 产品特点

电梯实训装置为四层电梯微缩模型,是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实训演示,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要,我公司经过深入探索研究,精心设计的。

 (图片供参考,以实物为准)

系统由机械传动和电气控制两部分组成:机械部分控制门的开闭和轿箱的上下移动;控制部分由PLC控制各项功能开关,以完成电梯的各项动作。

该电梯模型内部集成有轿厢的升降和轿厢门的开与关功能的拖动系统,采集现场的各种信号,如内选按钮信号、外选按钮信号、平层、限位信号、厢门限位信号,实现各种方式下电梯运行的逻辑控制功能。

外形尺寸:350×240×520mm(L*W*H)

SBMPLC-JT型十字路口交通灯实验模型

3.1 产品特点:

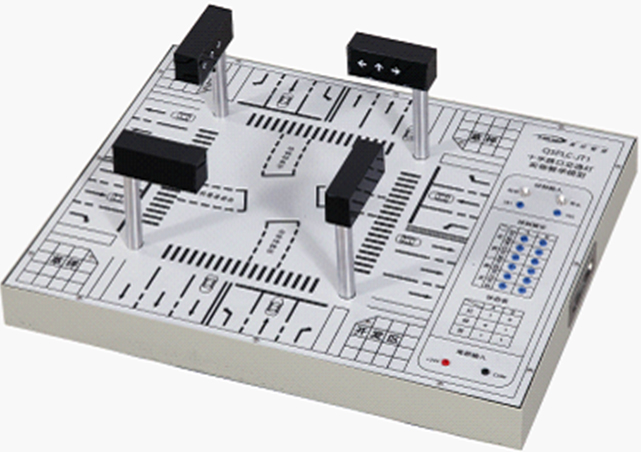

"十字路口交通灯实验模型"是本公司根据实际十字路口交通灯,按照一定比例缩小后,精心开发研制生产的仿实物模型。实训操作灵活方便,能满足大中专院校对可编程控制器技术的教学、课程设计和毕业设计要求。

该实物模型由道路模型、交通灯指示模型、电源输入(DC+24V)、模拟输入、控制输出、PLC主机(用户自配)及相应的控制软件组成。

(图片供参考,以实物为准)

该实训模型的道路设置为四个方向双向六车道,不同车道分别用虚线及路面箭头方向进行区别;另外,在道路模型周边还标注有开发区以及草坪等模拟场景,使整个模型更加形象逼真;交通灯指示模型采用立体式双色LED箭头指示牌,指示牌的柱子采用了高强度铝柱,久经耐用,不易氧化,符合真实的交通灯运行模式;四个方向分别都设有一个LED指示牌,对来往的车辆进行指挥。控制输出分别对东西南北四个方向的左转、直行和右转进行实时控制,实训者根据LED指示牌显示的黄、绿、红三种不同的信号指示状态掌握交通灯工作的整个流程,使实训者能将理论和实际操作完美的结合起来。

SBMPLC-XC型自动往返运动控制实验模型

4.1、产品特点:

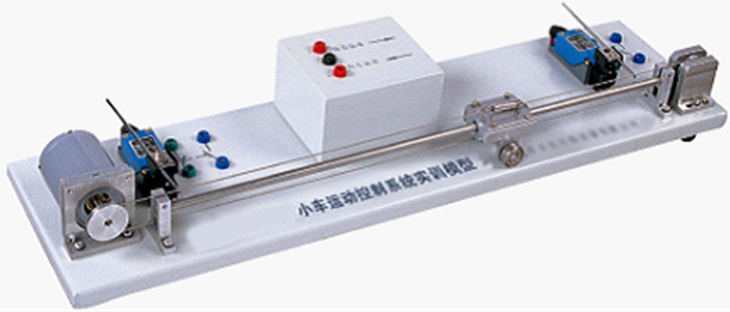

"小车运动控制系统"由运动小车、导轨、永磁同步电机和两个行程开关等构成。

在系统的控制盒上设置有向左和向右运动两个信号输入端。当输入端接入24VDC控制信号后运动小车即可实现相应方向的运动。在导轨的两端安装有两个形成开关,当小车运行过程中碰到行程开关后,行程开关就会发出相应的信号给控制器,实现小车的往复运动。

本运动控制系统可与各类可编程控制器(PLC)相匹配完成运动控制实训。

(图片供参考,以实物为准)



SBMPLC-18型温度的检测与控制实物模型

5.1、概述

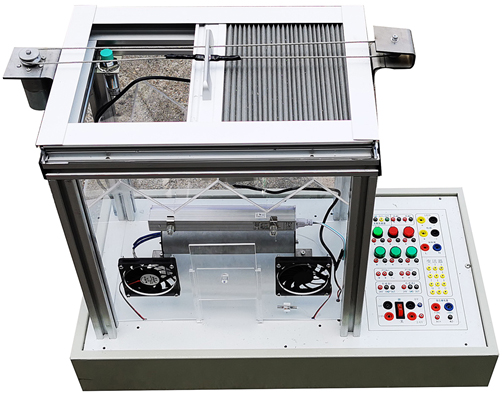

智能温室控制实训装置主要由温度设定、风机变速和上位机软件控制等几部分组成。温度的控制过程是将温度检测传感器采集的内、外部环境温度与设定温度值进行比较,PLC模拟量模块根据温差值输出模拟量来控制加热器电压从而控制加热的快慢,根据温差值给出风机相应信号来切换风机的高速、低速、停止三种运行模式。光照控制是根据温差值及内外光照信号来控制遮阳网的动作。整个实训过程既可以通过上位机软件进行控制和实时监控又可进行手动控制。能开展对智能温室的维护、设备操作及控制等技能训练,适合农业自动化等课程的实训教学。

参考图(以实物图为准)

5.2、技术参数

1、工作电源:单相220+15% /50HZ(具有过流保护)

2、工作环境:环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m

3、整机容量:<1KVA

4、装置重量:≤60kg

5、外形尺寸约:800mm×300mm×500mm

5.3、实训装置主要部件配置表

序号

名称

型号或简要说明

数量

单位

1

铁质喷塑机座



1

2

小型风扇



2

3

恒温室

材质:亚克力

1

4

加热棒

功率:0.4KW

1

5

温度传感器



2

6

固态继电器



1

8

接线端子

接线端子外径4mm

22

9

手动阀



1

10

红色按钮



1

11

绿色按钮



1

12

红色指示灯



2

13

绿色指示灯



2



SBMYD-03型小车运动控制模型

6.1、概述

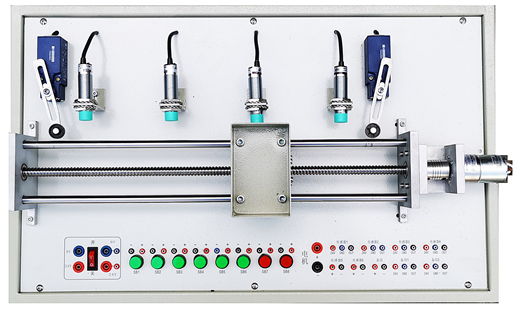

小车运动控制装置采用台式结构,是一套工业自动化生产线小车运动控制过程的缩微模型,本装置采用直流电机丝杠导轨传动系统,实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用,采用直流电机控制高质量驱动方案,有力保证系统稳定、精密和快捷响应能力。行程范围400MM,装有4种传感器反馈控制,能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

参考图片

6.2、技术参数

1、工作电源:单相220+15% /50HZ(具有过流保护)

2、工作环境:环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m

3、整机容量:<1KVA

4、装置重量:≤60kg

5、尺寸:不小于800*400*220mm

6.3、设备结构:

实训装置台架为金属结构,实训考核装置PLC模块的I/O 端子、各常用模块与PLC的连接端子,均与安全插座连接,使用带安全插头的导线进行电路连接;各指令开关、光电开关、传感器和指示元件的电路,则通过端子排进行连接。插拔线连接电路与端子连接电路相结合,既保证学生基本技能的训练、形成和巩固,又保证电路连接的快速、安全和可靠。

6.4、部分实训项目:

1.机电设备的安装与调试

1)传动装置同轴度的调整

2)搬运设备安装与调试

2.电气控制电路的安装与PLC编程

1)电动机正反转控制电路的连接与程序编写

6.5、实训装置主要部件配置表

钢制喷塑机架



1

直流电机

24V 200r/Min

1

电感传感器

LJ8A3-2

1

电容传感器

LJC34A4-K

1

光电传感器

ST135传感器

1

滚珠丝杆

光轴直径:12mm 往复精度≤0.03mm 承重负载:水平≤40kg,垂直≤15kg

行程开关

CX19-001

1

其它小配件

满足本货物使用要求之规格

1
