电工实验设备,电工基础实验装置

SBGL-528A电工基础实验装置

一、产品的特点：

电工基础实验实验台具有较完善的安全保护措施,较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。根据实验复杂程度选取挂箱个数。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。

二、电工基础实验台、实验屏和实验操作桌结构及功能：

1、实验台构成与性能

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮

1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。

A组:单、三相可调交流电源,提供三相0～380V连续可调的交流电源,同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。

B组:低压交流电压3－24V分七档可调,最大输出电流1.5A,电流表指示。

C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。

D组:双路稳流稳压电源,二路输出电压均为0～30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2,负载稳定度<10－2,纹波电压: <5mV。

E组:单相交流市电输出,供用户自备设备使用。

1.2.功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz,采用键盘直接输入数字设定频率
输出幅度	电位器调节,正弦波输出具有20db,40db衰减
方波占空比	可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz,自动换档

1.3单次脉冲:每次可输出一对正负脉冲。

1.4音频功率放大器：输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

1.5七段译码器：3组七段译码器及对应译码显示数码管。

1.6绝缘电阻：>5MΩ

1.7漏电保护：漏电动作电流≤30MA

2、实验屏：

2.1外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000uA。

2.2外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～10mA。

2.3外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。

2.4外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。

2.5外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。

2.6外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。

2.7四路电流插座：与配备的电流插头配套使用,在实验中实现一表多测。

2.8单相智能功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质（感性显示"L",容性显示"C",纯电阻不显示）,并可存储测量数据,供随时查阅。。

2.9指针式±100uA电流表,1.5级,外测。

2.10指针10mA电流表,1.5级,外测。

2.11实验变压器：100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。

2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换,安放方便。

3、实验操作桌：加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。

三、构成与配备

（1）构成：实验装置由实验屏、实验模块挂箱、实验操作桌构成。一台二座,规格：160×70×172cm

1、实验屏：左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。

NO	配置名称	型号规格	单位	数量	备注
2	实验屏		台	20
3	实验桌		个	20
4	学生凳		个	40

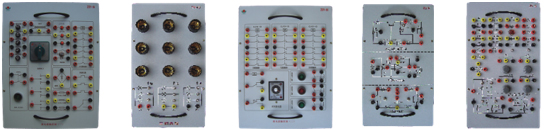

5	实训挂箱	ZSB-01直流实验电路组成	块	20
		ZSB-02常用分立元件/RC选频网络测定单元	块	20
		ZSB-03三相负载	块	20
8	实验专用导线		套	20	红、黄、绿、兰、黑各10根
9	配套教学资源	注：购10套以下无此项配置	套	1	附件
