电工·电子技术实训装置,电工电子技术

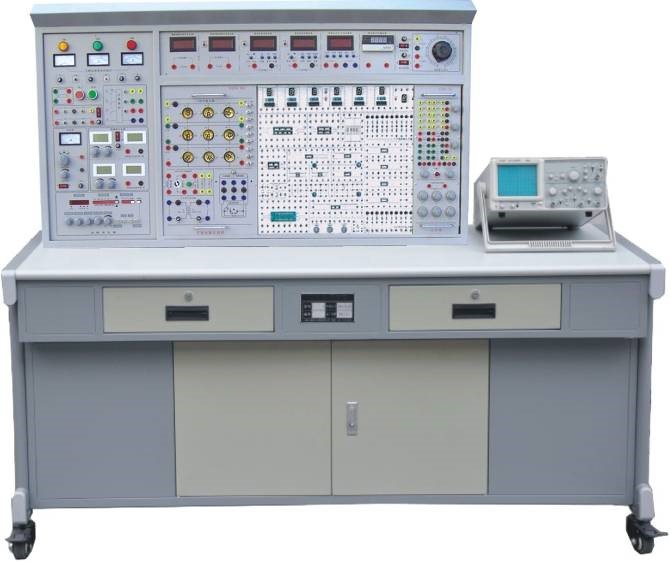

SBETDGJ-1型电工·电子技术实训装置

电工电子技术综合实训装置由生产定制电工电子技术综合实训考核装置,电工电子技术实训考核装置:本装置是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求,按照职业教育的教学和实训要求而研发的产品,实训内容涵盖"电路分析""电工基础""电工学""模拟电子技术""数字电子技术""电机控制""继电接触器控制"等课程实训项目,结构合理,实训元器件采用挂箱式,易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室,为学校迅速开设实训课提供了理想的。

一、电工电子技术实训装置技术性能

1.输入电源：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

3.装机容量：＜1.5kVA

4.外形尺寸：175cm×60cm×140cm

二、电工电子技术实训装置基本配置及功能

本实训装置主要由电源控制屏、实训桌、实训挂箱等组成。

（一）DGJ-01电源、仪表控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板（凹字烂板技术）,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（含频率计）、各种测试仪表及实训器件等,具体功能如下：

1.控制及交流部分

(1)提供三相固定380V交流电源及单相0～250V连续可调交流电源,配备1台单相调压器,规格为0.5kVA/0～250V。380V交流电源输出处设有过流保护,相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表,通过波段开关切换可指示三相固定380V交流电源输出电压。

(2)设有实训用220V、30W的日光灯灯管一支,将灯管灯丝的四个头经过快速保险丝引出供实训使用,可防止灯丝损坏。

(3)设有五路AC220V和一路AC380交流电源接口,可为实训挂箱及外配仪器设备提供工作电源。

2.仪表部分

(1)真有效值交流数字电压表一只：进行真有效值测量,测量范围0～500V,量程自动判断、自动切换,精度0.5级,三位半数显。

(2)真有效值交流数字电流表一只：进行真有效值测量,测量范围0～5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程报警、指示及切断总电源功能。

(3)直流数显电压表一只：测量范围0～200V,分200mV、2V、20V、200V四档,直键开关切换,三位半数字显示,输入阻抗10MΩ,精度0.5级,具有超量程报警、指示及切断总电源等功能。

(4)直流数显毫安表一只：测量范围0～2000mA,分2mA、20mA、200mA、2000mA四档,直键开关切换,三位半数字显示,精度0.5级,具有超量程报警、指示及切断总电源等功能。

3.直流电源部分

(1)提供两路0.0～30V/0.5A可调稳压电源,从0V起调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。

(2)提供四路固定直流电源输出：±12V、±5V,每路均具有短路、过流保护和自动恢复功能。

(3)提供一路0～200mA连续可调恒流源,分2mA、20mA、200mA三档,从0mA起调,调节精度1‰,负载稳定度≤5×10-4,额定变化率≤５×10-4,配有数字式直流毫安表指示输出电流,具有输出开路、短路保护功能。

4.函数信号发生器

输出:正弦波、矩形波、三角波；

特点：本信号发生器是由单片集成函数信号发生器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz～2MHz,输出幅度峰峰值为0～16VP-P。有开关控制。可输出正弦波、方波、三角波,共三种波形,由琴键开关切换选择,输出频率分七个频段选择,还设有三位LED数码管显示其输出幅度(峰-峰值)。输出衰减分0dB、20dB、40dB、60dB四档,由两个"衰减"按键选择。

六位数显频率计：本频率计的测量范围为1Hz至10MHz,由六位共阴极LED数码管显示。将频率计处开关（内测/外测）置于"内测",即可测量"函数信号发生器"本身的信号输出频率。将开关置于"外测",则频率计显示由"输入"插口输入的被测信号的频率

（二）实训组件

1.DGJZ-11电路基础实训（一）

完成叠加原理、基尔霍夫定律（判断性实训）、戴维南定理、诺顿定理、直流电阻电路故障的检查、互易定理、欧姆定律等实训；提供电阻、电感、电容,完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。

2.DGJZ-12电路基础实训（二）

提供灯泡（12V/0.1A两只）、稳压管、二极管（两只）、未知元件（四只）、电位器（1k/2W、10k/2W、100k/2W各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等,完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3.DGJZ-13交流电路实训（一）

提供大功率电阻（100Ω/25W、200Ω/25W、1kΩ/25W）、电感（100mH/0.3A）、整流二极管（1N5408四只）、高压电容（0.47uF/500V、1uF/500V三只、2.2uF/500V、4.7uF/500V）、镇流器、启辉器、短接按钮等,完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4.DGJZ-14交流电路实训（二）

提供三组白炽灯螺口灯座。每组由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯六只。可完成三相交流电路实训。

5.DGJZ-15电路基础实训（三）

仪表量程扩展实训（电流表、电压表量程的扩展）。

6.DGJZ-16电工综合技能实训（一）

电流表、电压表和欧姆表的设计。

7.DGJZ-17电工综合技能实训（二）

运算放大器的应用实训、受控源的设计、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。

8.DGJZ-20铁芯变压器、互感/电度表实训

铁芯变压器一只（50VA、36V/220V）,原、副边均设有保险丝及电流插座,方便测试并能可靠保护防止变压器损坏；互感线圈一组,实训时临时挂上,两个空心线圈L1、L2装在滑动架上,可调节两个线圈间的距离,并可将小线圈放到大线圈内,配有大、小铁棒各一根及非导磁铝棒一根；电度表一只,规格为220V、3/6A,实训时挂上,其电源线、负载线均已接在电度表接线架的接线柱上,实训方便。

9.DGJZ-21电子技术实训（一）

提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管、二极管、稳压块、电阻、单结晶体管、蜂鸣器、电容等。

10.DGJZ-22电子技术实训（二）

提供四位十进制译码显示器、8位逻辑电平开关、8位电平指示器、三态逻辑笔、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300kHz连续可调的计数脉冲源各一路）,设有一些高可靠圆脚集成电路插座（8P、14P、16P、28P、40P若干只）。实训箱还配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。

11.DGJZ-25高压直流稳压电源

励磁电源220V/0.5A；电枢电源40V～220V/2A连续可调。

12.DGJZ-26单相智能交流功率、功率因数表

由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用专用DSP计算有功功率。功率的测量精度0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。

13.DGJZ-29真有效值交流数字毫伏表

能够对各种复杂波形的有效值进行精确测量,电压测试范围0.2mV～600V（有效值）,测试基本精度达到±1%,量程分200mV、2V、20V、200V、600V五档,直键开关切换,三位半数字显示。测试频率范围10Hz～600kHz,输入阻抗1MΩ,输入电容≤30pF。

14.WDJ26三相鼠笼电机（△380V）电机的三个绕组均已引出,接线方便。

15.WDJ15直流并励电动机（220V）电机的两个绕组均已引出,接线方便。

16.导线架

欧式导线架,用于悬挂和放置实训连接导线,外形尺寸为530mm×430mm×1200mm,设有五个万向轮,造型美观大方。

17.实训连接线：根据不同实训项目的特点,配备两种不同规格的实训连接线,强弱电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠；两种导线都只能配合相应内孔的插座,不能混插,大大提高了实训的安全及合理性。

三、DGJ-02实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。设有两个抽屉,分别用于放置工具及资料；右边可以放置示波器；下方设有搁层,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
