电工电子创新综合实训装置

SBGJ-758C电工电子创新综合实训装置

一、产品特点

电工电子创新综合实训台具有较完善的安全保护措施,较齐全的功能。在前几代的产品基础上各方面做了较大的改进。实验项目更加丰富、覆盖面广、实验内容选择余地大,实验深度有较大提高,使实验更加深入完整。实验台装配了智能化数字交直流电表,测量精度高、测量范围宽、使用方便。电工、电子、自动控制分三个独立箱式装置完成实训,实验机动、灵活、动手动脑能力强。平台式设计,实验元件分立式,院校除能完成指导书上实验,还可以利用元器件设计符合自身学校要求的实验内容。实验台高度为1.15M,实验室布局不受设备高度限制。

二、适用范围

适用高等院校及要求较高的中专、技校、职业学校、科研单位,可完成电工学、电工原理、电路分析、继电控制等课程实验、实训。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。

三、电工电子创新综合实验台构成与性能

1、电源及参数

1.1输入电源：三相四线电源,输入时指示灯亮。

1.2电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。

A组：单、三相可调交流电源,提供0－380V连续可调的交流电源,同时可得到0-240V单相可调电源（配有一台1.5KVA的三相自耦调压器,配有三只液晶交流电压表,指示调压输出电压）。

B组：低压交流3、6、9、12、15、18、24V电源,最大输出电流1.5A。

C组：低压直流稳压电源,电压5V,电流0.5A。

D组：双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,每组输出有0.5级数字电流表、电压表指示,电压稳定度＜10-2,负载稳定度＜10-2,纹波电压＜5mv。

E组：单相交流市电输出,由万能插板供用户自备设备使用。

★2、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz,采用键盘直接输入数字设定频率
输出幅度	电位器调节,正弦波输出具有20db,40db衰减
方波占空比	可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz,自动换档

3、内置式电度表：台内装有一台单相电度表,接线端孔引到面板,具有工作可视框。

4、内置式日光灯组件：台内己安装一套日光灯组件,实验方便、安全。

★5、智能型直流数字电流表：

1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。

2)2.7寸TFT液晶屏显示四位测量值,超量程提示。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

★6、智能型智能型真有效值交流电流表：

1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程自动报警功能。

2)2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度：±0.5%+4。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

★7、智能型功率表、功率因数表：

1）功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

四、电工实验操作桌

由双面饰面板制成,不变形,不褪色。尺寸：160×70×80cm,铝合金框架,造型美观大方,中间设有抽屉,存放工具,左右二只储存柜,用于储存元器件。

五、整套设备构成与配备

1、电工实验操作桌1张,一桌二座,实验桌外形尺寸为160×70×80cm,铝合金框架,每张操作桌配有一粒胶皮板,保护通用电路插板和桌面（如需要在桌上放置电动机、焊接等）实验操作桌下部有二只元件储存柜,放置实验元器件及储存板。装有万向轮,便于移动与固定。

2、实验台,1台,每张学生实验操作桌上配置1台。

3、器材配备：

（1）电路分析实验箱1只

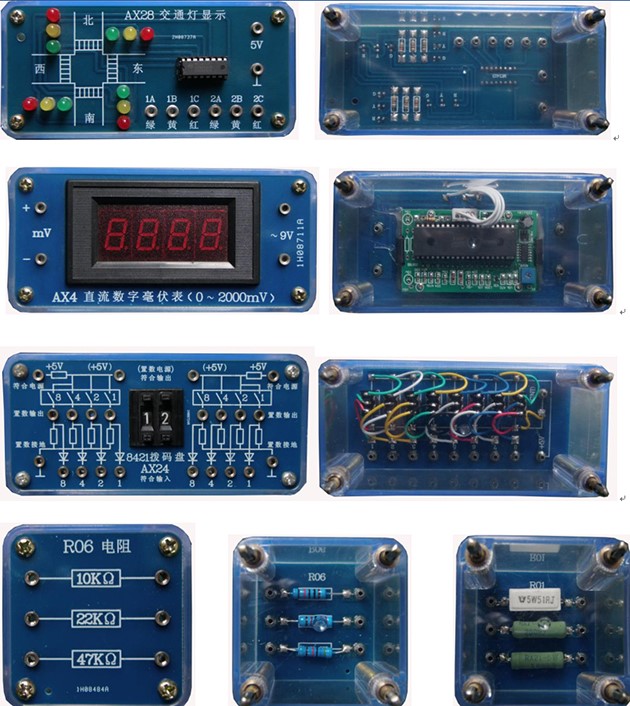

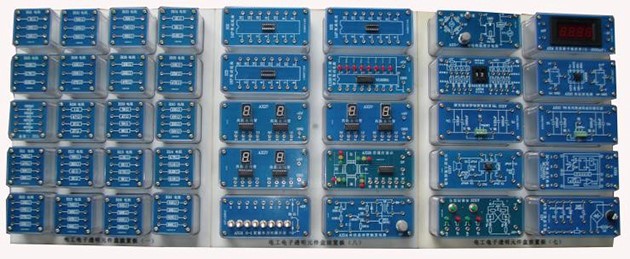

主要是进行电工学中的有关电路分析理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究,可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。

（2）数字/模拟电路实验箱1只

*系统特点

1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口,输出显示接口、测量单元、实验扩展区,及实验模块电路,以完成不同的实验,也可以进行课程设计实验,大大增强了该实验箱的适用性、扩展性。

2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力。

4、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷；

5、电源输出均有过流保护,自动恢复功能。

6、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

*系统组成

1、电源：输入：AC 220V±10%,50HZ输出：※DC：+5V,I ≥1A

※DC：±12V,I ≥0.2A

※DC：-5V～-12V可调,I ≥0.2A

※DC：＋5V～＋27V可调,I ≥0.2A

以上各路输出均有过流保护,自动恢复功能

※AC V:7.5V×2；AC I≥0.15A

2、直流信号源：双路-0.5V～＋0.5V；-5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz,分四档

可输出方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

4、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

5、固定频率脉冲源10路,输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、数字LED显示：

（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成

（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。

7、十二位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑）。

8、十二位逻辑电平指示灯：指示灯亮表示高电平'1',指示灯灭表示低电平'0'。

9、BCD码拨码盘1组、可产生四组BCD码数字信号

10、四位数字频率计：测量范围0～1MHz,用作测量方波、三角波、正弦波；

11、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。

12、电位器组：1K、10K、100K、1M各1只；

13、开放式实验区（元件库）：提供9只锁紧插座（3只14芯、5只16芯,另1只40芯）及1只8芯IC座。提供电阻、电容、二极管、三极管、三端稳压块等元件。

14、实验模块电路：

（1）整流滤波电路

（2）串联稳压电路

（3）可调稳压电路

（4）功率放大器

（5）集成运放电路

15、全部信号的输入输出插孔均采用镀金孔,不氧化、不变色,接触良好。

（3）自控原理与计算机控制实验仪1只

自动控制原理学习是自动化、自动控制、电子技术、电气技术、精密仪器等专业教学中的基础课程。系统提供集成操作软件,通过虚拟PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性,方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验,加上系统配置的直流电机、步进电机等控制对象,可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。

本实验仪具有很强的开放性能、扩展性能；运算模拟单元的运放八个,每个运算模拟单元内都有实验所需的电阻、电容等元件,可以通过短路块和导线灵活方便的对实验单元电路的组合,可构造出各种型式和阶次的模拟环节和控制系统；从运算模拟单元独立出来的可变电阻器组单元档位连续,调节精度高,接线灵活多变,充分满足于自控原理及计算机控制技术实验教学的要求。

序号	名称		数量	单位	备注
1	控制屏		1	套
2	实验桌		1	张
3	学生凳		2	张
4	器材配备	电路分析实验箱	1	套
		数字/模拟电路实验箱
		自控原理与计算机控制实验仪
5	专用实验导线		1	套
6	配套教学资源		共1	套	附件
