初级电工、电拖实训考核装置(柜式)

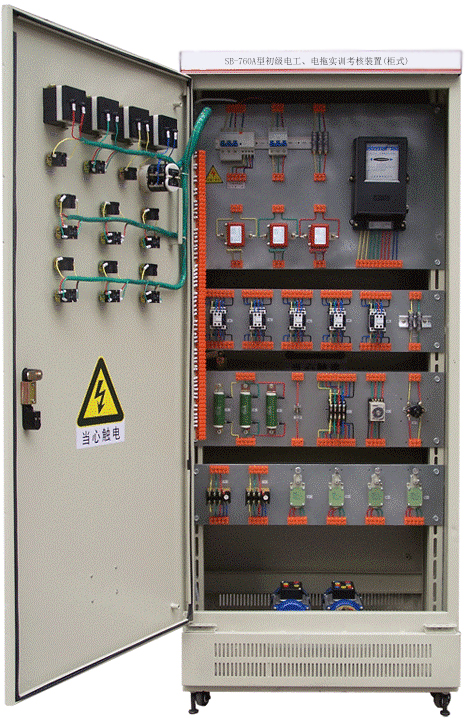

SB-760A型初级电工、电拖实训考核装置(柜式)



一、产品特点:

初级电工、电拖实训考核装置是按照劳动社会保障部颁发的"工人技术等级标准""职业技能鉴定规范"的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工、电拖实训考核装置坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

二、结构及电器配置:

初级电工、电拖实训考核装置装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。

三、主要技术参数:

1、输入电源:电压AC380V,电流5A

2、外形尺寸:700cm×500cm×1700cm

四、实验操作项目:

1.单相起动停止控制电路;

2.异步电动机点动控制电路;

3.异步电动机两地控制电路;

4.异步电动机联锁正反转控制电路;

5.双重联锁正反转控制电路;

6.自动顺序起动控制;

7.手动顺序起动控制;

8.异步电动机星、三角控制电路;

9.异步电动机能耗控制电;

10.异步电动机反接制动控制电路;

11.自动往返控制电路;

12.正反转点动、起动控制电路;

13.带有点动的自动往返控制电路;

14.异步电动机自锁控制电路;

15.异步电动机单向点动、起动控制电路;

16.电阻降压起动控制电路;

17.C620-1型车床控制电路;

18.电动葫芦电气控制电路

19.白炽灯控制电路;

20.日光灯控制电路;

21.触摸开关控制白炽灯电路;

22.声控开关控制楼梯白炽灯电路;

23.人体感应开关控制楼梯白炽灯电路;

24.单相电度表直接安装电路;

25.单相电度表间接安装电路;

26.三相电度表直接安装电路;

27.三相电度表间接安装电路;

28.电压表、电流表安装电路;

29.一台电流互感器用于单相回路的接线电路;

30.三台电流互感器接成星形接线电路;

31.三台电流互感器接成三角形接线电路;

32.Y3150型滚齿机控制电路;

33.单相电动机控制电路;

34.电流互感器与电流表配用接线电路;

35.两台电流互感器差接接线电路;

36.万能转换开关和电压表测量三相电压接线电路;

……自由设计项目。

初级电工、电拖实训考核装置每台配置清单(柜式)

一、 电工部分

序号

名称

数量

单位

备注

1

日光灯实训组件

1



2

彩色灯泡及灯座

10



3

单线开关

1



4

二线开关

1



5

单相漏电开关

1



6

三相开关

1



7

调光开关

1



8

触摸延时开关

1



9

人体感应自动开关

1



10

声光控延时开关

1



11

盒式开关

1



12

插座

2



13

螺旋式溶断器

2



14

4uF电容

1



15

单相电度表

1



16

单相交流电机

1



二、 电拖部分

序号

型号

名称

数量

单位

备注

1

D247LE32

三相漏电开关

1

正泰

2



电流互感器

3

正泰

3

DT8624

三相四线有功电能表

1

正泰

4

CJX20901

交流接触器

5

正泰

5

JZ744

中间继电器

2

正泰

6

JR3620

热继电器

3

正泰

7



螺旋式熔断器

4

正泰

8

YBLX19/21

行程开关

4

正泰

9

ST3

电子式时间继电器

2

SUNWORLD

10



桥堆

1



11



可控硅

1



12

380(△)180W

三相异步电机

2



13

220V 180W

单相电机

1



三、 控制面板部分

序号

型号

名称

数量

单位

备注

1

6L2

交流电压表 450V

1

精华

2

6L2

交流电流表 30A

3

精华

3



指示灯

7

正泰

4



控制按钮

8

正泰

5



转换开关

1

长江
