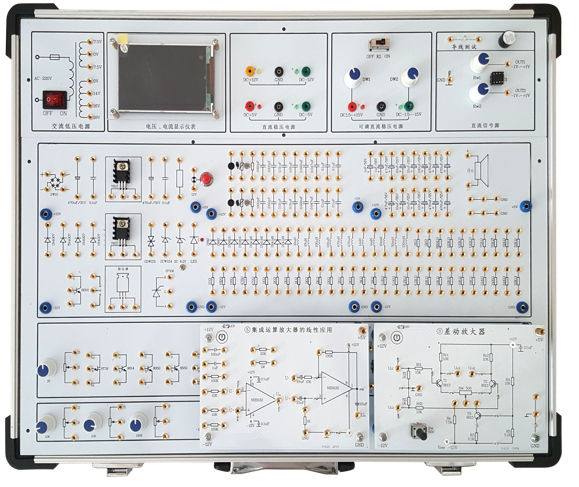

SB-A6创新型模块化模拟电路实验箱
创新型模块化模拟电路实验箱由全铝合金箱体、高性能线性电源和实验电路板组成。其中实验电路既可以采用固定功能模块方式,也可以自行搭建实验电路,电路原理和元器件符号清晰,实验用元器件全部焊装在线路板的反面,安全可靠,不易损坏。本实验箱适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。
一、技术指标
1、实验箱工作电源
输入：AC220V±10%,50HZ。
输出：
（1）DCV ±12V/0.5A；
（2）DCV ±1.5V～±12V/0.5A；
（3）DCV ±5V/1A,以上各路均带短路保护功能。
交流低压输出：(1) ACV 0V、14V、16V、18V和带中心抽头双路7.5V/0.2A。
2、配3.5寸TFT液晶显示电压电流监测表：同时监测4路直流电压和4路电流,任意一路电源短路或欠压均在液晶屏上显示电源故障并报警。
3、信号源
1）直流信号源：双路-1V～+1V连续可调。
4、分立元件设计区
1）设计有桥堆2W10 1个、二极管1N4007 4个/IN4148 2个、稳压管2DW231/2CW534/DC6.2V各1个、发光二极管1个、可控硅2P4M 1个、单结晶体管BT33 1个、三端稳压管7812/7912各1个、12V指示灯1个、个三极管9014/8050/8550各2个、8欧姆喇叭1个、0.5W电位器1K/10K/100K/各1个、1W电位器10K 1个、IC16插座3个、各种固定值（10Ω~1MΩ)的电阻近40只、各种固定值的电容30只和各种固定值得电感12个,另设计有阻容件自由接插区10个。
2）设计独立模块电路实验接入区5个：尺寸155×100mm,可选配固定线路实验模块,学生可以进行创新性练习,以提高学生的思维能力和动手能力。
5、固定线路独立模块
A)独立模块的结构设计
1）电源输入设计在模块的4角上,分别为+5V、+12V、-12V；
2）4角固定位置采用错位设计方式,避免模块插反或插错；
3）模块电路上的3组电源（5V和±12V)用触摸开关控制。
B）独立模块组成（可以根据实验要求选择配置,出厂标准配置是下面的1-10项,11-19为选择配置）
1）晶体管共射放大器的测试（（Q点设置和影响与带R E不带R E分别交流参数测试）。
2）场效应管放大电路。
3）差分放大电路（恒流源结构）。
4）负反馈放大电路（分立元件）。
5）集成运算放大器线性应用电路。
6）运算放大电路实验板1。
7）运算放大电路实验板2。
8）正弦波振荡器电路。
9）集成功率放大电路设计与测试（0.5瓦以上的集成AB类、分立AB类和集成D类
功放,带喇叭和3.5mm的音频输入接口。实验内容包括对比测试最大功率与效率、通频带等）。
10）整流滤波并联稳压电路。
11）线性稳压电源设计与调测（串联稳压电源、测试内容包括SC、SV、内阻、纹波等）。
12）VGA可变增益放大器（VCA控制特性、AGC电路）。
13）红外光通信电路（载波发生电路、PWM调制电路、PWM解调）。
14）声光控触发报警器（声控电路、光控电路、延时电路）。
15）触摸报警器（采用场效应管和可控硅）。
16）开关电源应用设计（DC-DC升压、降压、负压）。
17）精密整流、绝对值、峰值检测。
18）电压比较器之晶体管β筛选器设计。
19）直流电机PWM调速器（正反控制加光耦、H桥和保护）。
5.实验线路的连接：全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。
6.机箱：坚固型铝合金框架,厚实的ABS塑料包角,参考外形尺寸480×360×120mm。
二、实验内容（13-22为选做实验,需选配模块）
1、基本单级放大电路实验
2、场效应管放大电路实验
3、差分放大电路实验
4、负反馈放大电路实验
5、运算放大器性能线性应用实验
6、模拟运算电路
①电压跟随器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤双端输入求和放大电路
7、积分与微分电路
①积分电路
②微分电路
③微积分电路
8、波形发生电路
①方波发生器
②占空比可调的矩形波发生器
③三角波发生电路
④锯齿波发生电路
9、有源滤波器
①低通滤波器
②高通滤波器
③带阻滤波器
10、电压比较器
①过零比较器
②反相滞回比较器
③同相滞回比较器
11、波形变换电路
12、正弦波振荡器实验
13、线性稳压电源设计与调测
14、VGA可变增益放大器实验
15、集成功率放大电路设计与测试
16、红外光通信实验
17、声光控触发报警器实验
18、触摸报警器实验
19、开关电源应用设计实验
20、精密整流绝对值、峰值检测实验
21、电压比较器之晶体管β筛选器设计
22、直流电机PWM调速器（正反控制加光耦、H桥和保护）
三、创新型模块化模拟电路实验箱配置
序号 |
名称 |
说明 |
数量 |
1 |
LH-A6主机箱 |
含机箱、工作电源、常用模拟信号源、实验电路区和分立元件 |
1台 |
2 |
供电电源线 |
1.5m |
1根 |
3 |
2号实验导线 |
50cm |
25根 |
4 |
保险丝 |
2A |
2支 |
5 |
实验指导书 |
1本 |
|
1 |
基本单级放大器测试模块 |
1 |
|
2 |
场效应管放大电路模块 |
1 |
|
3 |
差分放大电路模块 |
1 |
|
4 |
负反馈放大电路模块 |
1 |
|
5 |
集成运算放大器线性应用 |
1 |
|
6 |
运算放大器模块1 |
1 |
|
7 |
运算放大器模块2 |
1 |
|
8 |
正弦波振荡器模块 |
1 |
|
9 |
集成功率放大电路设计与测试模块 |
1 |
|
10 |
整流滤波并联稳压电路模块 |
1 |
|
11 |
线性稳压电源设计与调测模块 |
1 |
|
12 |
VGA可变增益放大器模块 |
1 |
|
13 |
红外光通信模块 |
1 |
|
14 |
声光控触发报警器模块 |
1 |
|
15 |
触摸报警器模块 |
1 |
|
16 |
开关电源应用设计模块 |
1 |
|
17 |
精密整流绝对值、峰值检测模块 |
1 |
|
18 |
电压比较器之晶体管β 筛选器设计模块 |
1 |
|
19 |
直流电机PWM调速器模块（正反控制加光耦、H桥和保护）。 |
1 |
