齿轮传动测试分析实验装置,机械设计实训室设备

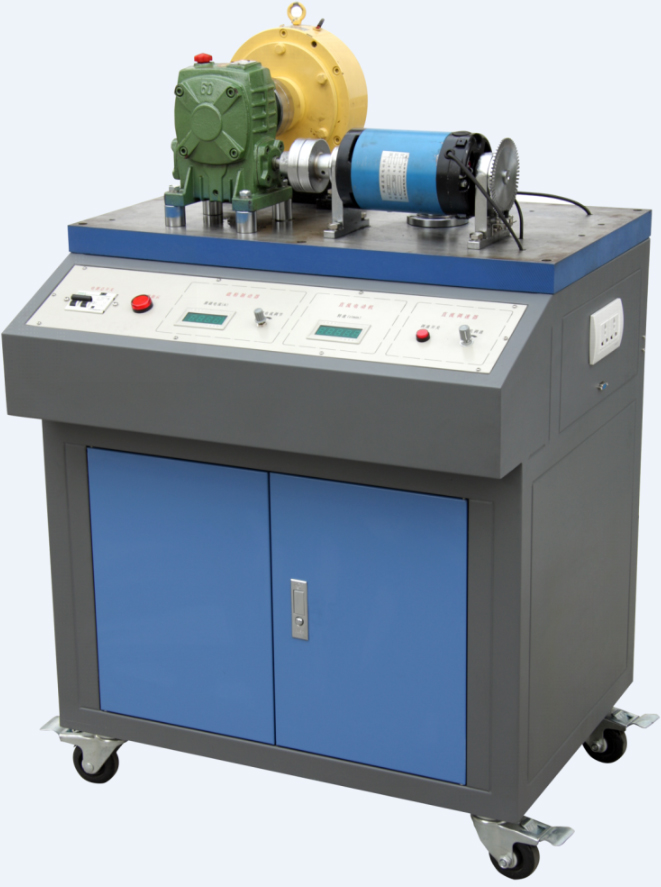

SBMECC-1型齿轮传动测试分析实验装置





一、产品概述

齿轮传动测试分析实验装置主要由实验台、齿轮减速器、磁粉制动器、直流调速电机、恒流源、称重传感器等组成。直流调速电机和磁粉制动器均采用悬浮式结构,通过称重传感器测量输入、输出转矩的大小。使学生掌握齿轮传动主要性能参数的测试方法。适合各大院校机械类专业《机械设计》课程的实验教学需要。

参考图片,以实物为准

二、配置及技术性能

1.齿轮传动测试分析实验实验台

(1)实验桌采用铁质双层亚光密纹喷塑结构,铸件平板台面,铝质面板。设有带锁柜子,可放置配件及资料等。实验桌还设有四个带刹车万向轮,便于移动和固定。铸件平板外形尺寸:750mm×420mm×40mm

(2)输入电源:单相三线 AC220V±10%  50Hz

(3)电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A

(4)直流调速器1个:采用PWM脉宽调制技术,输出电压 0220VDC,输出电流 4ADC

(5)数显恒流源1路:输出电流00.8A连续可调,调节精度1‰,负载稳定度≤5×10-4,额定变化率≤5×10-4,带三位半数显表头指示输出,为磁粉制动器提供工作电流

(6)智能型转速显示仪1套:供电电源:AC/DC 100-250V;输入信号频率:0Hz-50kHz(占空比1:1时);输入信号:L≦2VH≧4V、脉冲宽度≧20uS50kCPS);输出相应时间:计数到达与继电器输出之间的时间≦6mS;通讯接口标准串口RS-232/485双向接口。配套光电传感器1个。开标现场视频演示,并提供智能显示仪的使用说明书原件。

(7)智能压力显示仪2套:输入方式:mV信号、标准变送信号或频率信号;测量精度:0.1%;采样速度有慢速和快速两种形式;通讯接口标准串口RS-232/485双向接口、多机地址范围0-99;电源220VAC24DC可选。配套称重传感器2个:额定载荷5kg,灵敏度1.0mV/V;额定载荷50kg,灵敏度1.0mV/V。开标现场视频演示,并提供智能显示仪的使用说明书原件。

(8)数据采集器 1套:具有两路模拟量输入通道和两路数字量输入通道

2.齿轮减速器 1台:中心高80,速比1:5

3.直流调速电机1台:额定功率355W,调速范围 01500r/min

4.磁粉制动器1台:额定转矩50N·m

5.配件1套:主要包含内六角扳手、活动扳手、呆扳手、三爪拉马、小十字螺丝刀、光盘、通信线、实验指导书等。

6.计算机测试分析软件:具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据,并拟合绘制出效率曲线等,各曲线坐标可任意设置。

7.★电源控制系统(整个实训室1套):本套控制系统采用ARM-Cortex-M架构核心芯片,高速稳定,具有不少于14路开关状态输入检测(其中12路采用光电隔离,保证系统可靠与稳定性),14路可控大功率输出,并配合14路状态输入与14路控制输出联动;系统配备具有极佳音质的语音输入输出功能,可根据客户需求定制语音,采用TF卡存储模式,更换语音极为方便;系统另外配备智能学习型无线遥控接收功能,配备高功率高质量遥控器,可在开阔区域实现1千米以内遥控。系统电源输入采用交直流双供电,可任选一种模式供电,供电电源范围广可实现交直流9~24V宽电源供电;并配有可通过手机控制输入电源的开合。

三、实验项目

齿轮减速器传动效率测试

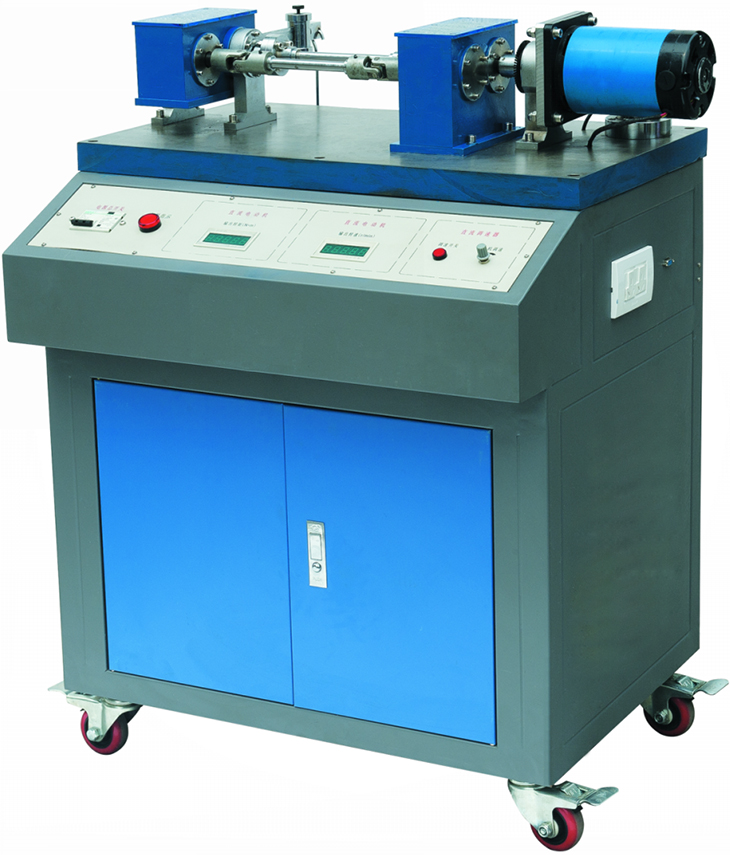

SBMECC-2型齿轮传动测试分析实验装置



一、产品概述

齿轮传动测试分析实验装置采用悬挂式齿轮箱加载、封闭功率流式测量齿轮传动效率。可让学生了解封闭功率流式测量齿轮传动效率的基本原理和特点,掌握齿轮传动效率的测量方法。适合各大中专院校机械类专业《机械设计》课程的实验教学需要。

二、配置及技术性能

1.齿轮传动测试分析实验台

(1)实验桌:采用铁质双层亚光密纹喷塑结构,铝质面板,铸件平板台面。设有带锁柜子,可放置配件及资料等。实验桌还设有四个带刹车万向轮,便于移动和固定。铸件平板外形尺寸:750mm×420mm×40mm

(2)输入电源:单相三线 AC220V±10%  50Hz

(3)电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A

(4)直流调速器1个:采用PWM脉宽调制技术,输出电压 0110VDC,输出电流 4ADC

(5)数显转速表1个:显示电机的输出转速

(6)数显转矩表1个:显示电机的输出转矩

(7)数据采集器 1套:具有一路模拟量输入通道和一路数字量输入通道

2.直流电机1台:额定功率355W,额定转速 01000r/min

3.称重传感器1个:额定载荷5kg;灵敏度1.0mV/V

4.光电传感器1个:可精确的测量电机的转速

5.机械零部件1套:齿轮、联轴器、刚性轴、弹性轴等

6.计算机测试软件:具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据,并拟合绘制出效率曲线等,各曲线坐标可任意设置。

7.配件1套:砝码、实验指导书等

三、实验项目

1.了解封闭功率流式测量齿轮传动效率的基本原理和特点

2.齿轮传动效率测试,并绘制效率曲线
