网络型普通车床电气技能实训考核装置

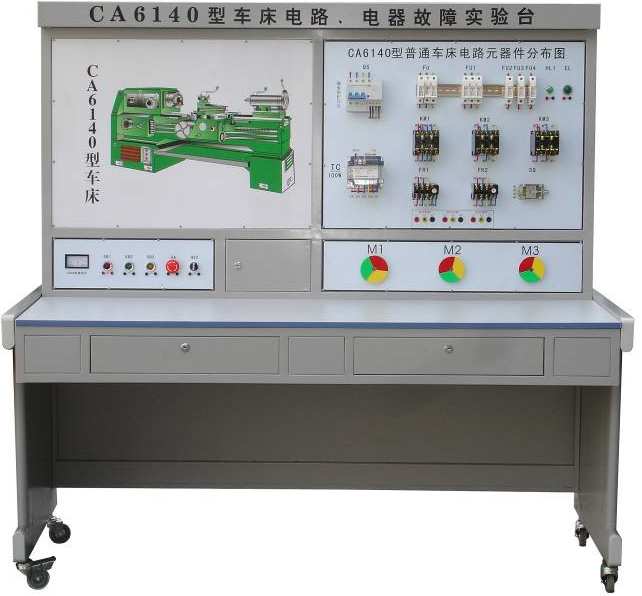

SBWS-C6140网络型普通车床电气技能实训考核装置



C6140普通车床电气技能实训考核装置,是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的,可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障,学生借助原理分析,全方位真实的机床电气故障排除训练,是进行技能培训考核的理想设备,教学效果显著。

一、实验装置的基本配置

1、交流电源(带有漏电保护措施):提供三相交流电源(380V

2、人身安全保护体系:屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即切断电源,确保实验进程安全。

3、机床立体彩图:面板上印有每种机床的彩色立体外形图,可以很直观地看出各种机床的外形轮廓,机床形态逼真。

4、三相异步电动机:实验台装有3台三相鼠笼式异步式电动机,分别用作主轴电动机、进给电动机、冷却泵电机等。

5、无线智能考核系统:教师用智能考核系统设置故障点的工作情况,学生用万用表等工具判断出故障的位置,然后输入相应的故障点号,按确定键故障点提交,故障自动排除,考核结束。

考核器采用优质PVC模具一次成型,表面贴彩色PVC面板。考核器左侧连接考核模块及进项电源。外形规格263X183X96mm

·考核键采用数字化触摸式按键,手感清晰、反应敏捷。

·人机界面采用蓝光3.2液晶显示屏,操作简单明了,具有很好的互交性。

·数据传输采用高质量无线网络模块,保证数据传输的距离和精确度。

·电路设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性。

·可设置最多达60个故障点(扩容后)。

·故障编号可以随意更改。

·每个故障点都可以设置为开路或短路故障。

·设置的参数在断电后不会丢失。

·输出继电器的触头容量达5A/AC250V,既可以用于强电,又可以用于弱电。

·采用独立开关电源供电,输入电压范围宽,体积小、重量轻、效率高。

考核系统功能说明:

1、具有自动评分参数设置、考核时间设置及倒计时、重复考号报警等功能;

2、可选择指定故障考核方式或随机故障考核方式;

3、随机故障考核方式下系统具有自动出题功能、使每次的故障都不相同;

4、随机故障考核方式可设置故障范围及故障数量;

5、自动保存80位考生的考号、分数、误排次数、剩余故障、剩余时间等;

6、掉电后不会丢失设置的故障及考核结果。

6、实验桌:实验桌为铁质双层亚光密纹喷塑结构,桌面密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容:

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除,完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能:

1、输入电源:三相四线制380V交流电源。

2、结构:实验台为铁质钣金喷塑结构,坚固耐用。

3、工作环境:温度-100-+400C

4、整机功耗:<2KW

故障现象:

1)故障1开路,所有电机均缺一相。

2)故障2开路,主轴电机缺二相,不能运行。

3)故障3开路,冷却泵电机却二相,不能运行。

4)故障4开路,刀架快速移动电机却二相,不能运行。

5)故障5开路,所有控制回路失效。

6)故障6开路,所有控制回路失效。

7)故障7开路,所有控制回路失效。

8)故障8开路,所有控制回路失效。

9)故障9开路,主轴电机控制回路失效。

10)故障10开路,刀架与冷却泵控制回路均失效。

11)故障11开路,刀架控制回路均失效。

12)故障12开路,冷却泵控制回路均失效。
