2021年4月6日

压缩机性能试验台(电量热计法)制冷压缩机性能实验台,制冷压缩机性能测试实训台

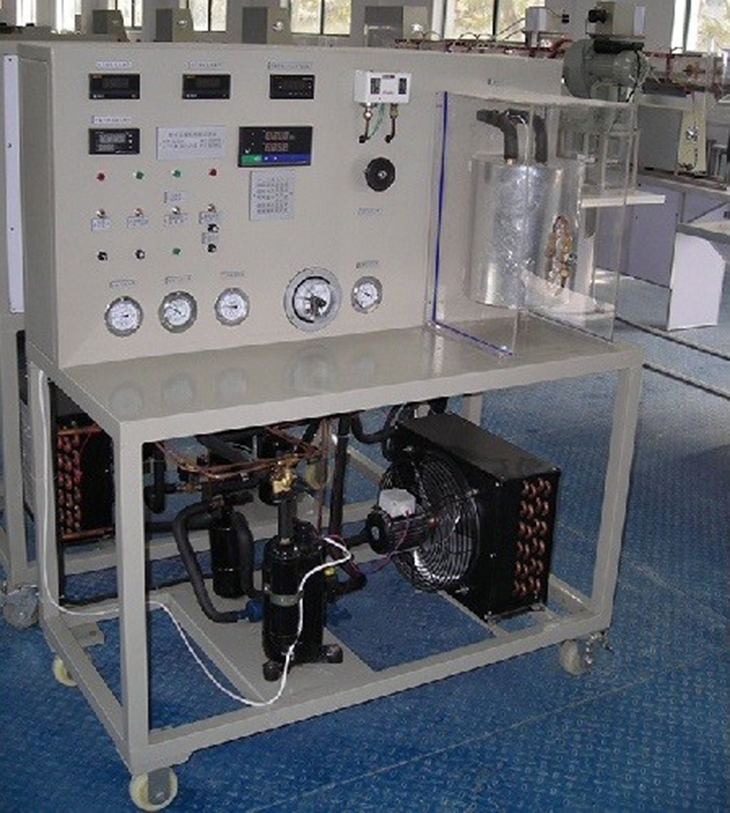

SB-05BTR压缩机性能试验台(电量热计法)



一、概述

" 压缩机性能试验台(电量热计法)"采用蒸汽压缩式制冷循环系统,配备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件,并设有彩色控制屏、制冷剂流量调节控制器,电子膨胀阀,涡轮流量计、压力变送器、电压、电流、功率、合相有功功率、各相无功功率、合相无功功率、各相视在功率、合相视在功率、采集器。不但能开设制冷压缩机性能参数的测定实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

二、压缩机性能试验台(电量热计法) 特点

1.压缩机性能试验实训装置按照:测试参数符合GB/T5773-2016容积式制冷剂压缩机性能试验方法的规定。压缩机性能实训方法建立,通过本实验,熟悉和了解制冷压缩机的测试工况和测试方法,增强对制冷压缩机的认识,发出的热量来抵消压缩机的制冷量,从而达到平衡。

2.试验中电量热器组把蒸发器放在是一个密闭容器里,应用电量热器法测定压缩机的制冷量、测定标准工况下的制冷量、功率和计算制冷系数,并可进行热平衡计算,可实现有回热、无回热两种工况,

3.电量热器设置有一个玻璃视镜,可观察第二制冷剂的液位,

4.采用1匹制冷机组,冷凝器均为壳管式水换热器,系统结构紧凑、布局合理,造型美观大方

5.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护

三、技术性能

1.输入电源:单相三线~220V±10%50Hz

2.工作环境:温度-10℃+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<4kVA

4.制冷剂:R22

5.制冷量:1.3kW

6.重量:100kg

7.外形尺寸:120cm×60cm×142cm

8.直流电源:DC24V2A

12:温度采用PT100传感器:A级,测量范围-50+150℃精度0.1℃

四、基本配置及功能

1.实验台:采用双层亚光密纹喷塑结构,造型新颖。最上层布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。

1)高低压压力控制器1只:实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源

2)压缩机显示电流、电压、各相有功功率、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。

3)温度,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度等11种温度和曲线。

14温度采用PT100传感器:A级,测量范围

3.制冷系统:电量热器、1P全封闭压缩机、冷凝器、视液、干燥过滤器、膨胀阀、储液器和蒸发器

1)加热器1只(功率2000W

输出功率可通过进行调节,用于加热蒸发器循环水,分别测量加热功率。可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;并可以贮存、功率因数的测试数据

5.测量仪表:

1)真空压力表2只(精度2.5级)

量程为-0.11.5MPa-0.13.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力

五、实训项目

1、标准工况下的制冷量、制热量实验

2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响

3、系统主要性能参数的计算

4、定频压缩机性能测试

5、进行制冷循环过程和热泵演示,可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。

6、在不同冷却温度下,研究热泵的性能。

7、设备的电功率、和额定功率的变化

8、演示在不同条件下压缩制冷循环以及系统内的能量平衡。

9、研究压缩机在不同的冷却温度下制冷效率和制冷系数。

10、测定设备冷却系统的总体传热系数。

11、研究热力膨胀阀在系统中的作用。

12、研究在不同冷却温度下,冷却水的吸热。

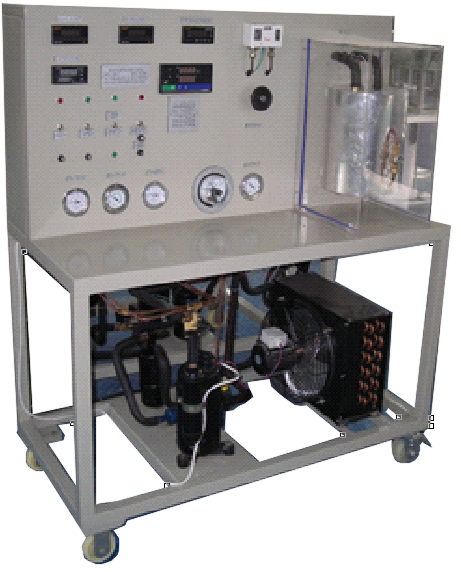

SB-06BTR压缩机性能试验台(电量热计法)

一、概述

"压缩机性能试验台(电量热计法)"采用蒸汽压缩式制冷循环系统,配备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件,并设有彩色控制屏、制冷剂流量调节控制器,电子膨胀阀,涡轮流量计、压力变送器、电压、电流、功率、合相有功功率、各相无功功率、合相无功功率、各相视在功率、合相视在功率、采集器。不但能开设制冷压缩机性能参数的测定实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

图片仅供参考

二、特点

1. 压缩机性能试验实训装置按照:测试参数符合 GB/T 5773-2016容积式制冷剂压缩机性能试验方法的规定。压缩机性能实训方法建立,通过本实验,熟悉和了解制冷压缩机的测试工况和测试方法,增强对制冷压缩机的认识, 发出的热量来抵消压缩机的制冷量,从而达到平衡。

2. 试验中电量热器组把蒸发器放在是一个密闭容器里,应用电量热器法测定压缩机的制冷量、测定标准工况下的制冷量、功率和计算制冷系数,并可进行热平衡计算,可实现有回热、无回热两种工况,

3. 电量热器设置有一个玻璃视镜,可观察第二制冷剂的液位,

4.采用1匹制冷机组,冷凝器均为壳管式水换热器,系统结构紧凑、布局合理,造型美观大方

5.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护

6.触摸屏与制冷系统控制 学生可通过软件或触摸屏上的给出模拟温度,分析空调在各种温度状态下的工作数据,为以后的实际中的维修,设计积累数据。实时、历史,导出。方便

三、技术性能

1.输入电源:单相三线~220V±10% 50Hz

2.工作环境:温度-10℃+40℃  相对湿度<85%(25℃) 海拔<4000m

3.装置容量:<4kVA

4.制冷剂:R22

5.制冷量:1.3kW

6.  量:100kg

7.外形尺寸:120cm×60cm×142cm

8.直流电源:DC24V2A

9.涡轮流量计:4-20MA,流量3T

10.制冷剂控制器:DC24V2A,通信232

11.第二制冷剂饱和压力表:1MP

12:温度采用PT100传感器:A级,测量范围-50+150℃ 精度0.1℃

13. 带多路标准信号采集,采用RS485通讯,通讯协议为MODBUS

14.1P过冷器

四、基本配置及功能

1.实验台:采用双层亚光密纹喷塑结构,造型新颖。最上层布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。

2.智能多功能控制屏幕:

1)由7寸彩色触摸屏控制,可在线、随意性、控制冷剂量流量,可使压缩机工作在各种压力,温度环境下,从而为实验提供各种状态数据。

2)同时在线压缩机显示电流、电压、各相有功功率 、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。

3)通过7寸触摸屏,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度等11种温度和曲线。

14温度采用PT100传感器:A级,测量范围

3.制冷系统:电量热器、1P全封闭压缩机、冷凝器、视液、干燥过滤器、膨胀阀、储液器和蒸发器

1)加热器1只(功率2000W

输出功率可通过进行调节,用于加热蒸发器循环水,分别测量加热功率。通过大触摸屏、可数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;并可以贮存、功率因数的测试数据

5.测量仪表:

1)真空压力表2只(精度2.5级)

量程为-0.11.5MPa-0.13.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力,同时在控制屏上显示

6.控制仪表

高低压压力控制器1只:实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源

五、实训项目

1、标准工况下的制冷量、制热量实验

2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响

3、系统主要性能参数的计算

4、定频压缩机性能测试

5、进行制冷循环过程和热泵演示,可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。

6、在不同冷却温度下,研究热泵的性能。

7、设备的电功率、和额定功率的变化

8、演示在不同条件下压缩制冷循环以及系统内的能量平衡。

9、研究压 缩机在不同的冷却温度下制冷效率和制冷系数。

10、测定设备冷却系统的总体传热系数。

11、研究热力膨胀阀在系统中的作用。

12、研究在不同冷却温度下,冷却水的吸热。

六、基本配置表

序号

名称

型号

单位

数量

1

压缩机

1P/220V

1

2

启动器

45UF

1

3

高压表

3.5MP

1

4

低压表

1.5MP

1

5

视液器

3/8

1

6

储液器

1.5P/3/8

1

7

过滤器

3/8

1

8

手阀

3/8

1

9

压力控制器



1

10

膨胀阀



1

11

加液阀

自动式

1

12

蒸发器

1P干式,不锈钢

1

13

量热器

不锈钢

1

14

过冷器

0.5P

1

15

水箱

不锈钢400*300*350MM

1

16

架子

1300*700*100MM

1

17

温度模块

11路数据采集,直流电源:DC24V2A

1

18

过冷器

1P





19

PT100

3000MM*4MM

11

20

电量模块

直流电源:DC24V2A显示电流、电压、各相有功功率 、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数 、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。

2

21

控制屏

彩色5寸:232485通信

2

22

大功能调节器

220V/1000W

1

23

干烧加热管

不锈钢1500W220V   300MM

1

24

手阀

DN15

1
