电工实训装置,电工技术 ,电工基础

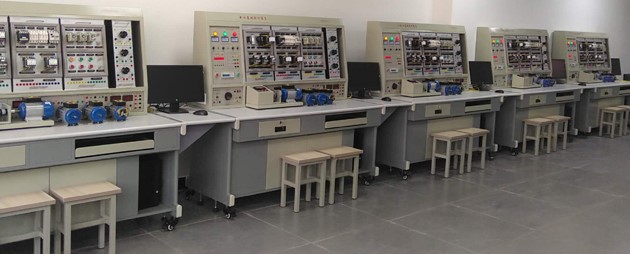

SBK-980A电工实训装置

电工实训装置由生产研制,SBK-980A电工实训装置,电工实训考核装置,电工技能实训装置,电工实验台,电工与电路原理实验室设备属于机电系电气与自动化实验中心；其面向电类、非电类专业,培训各院校的《电工技术》、《电路原理》等课程的所有实验,并且承担一定的课程设计任务。在这里学生可以了解常用电工仪器仪表的结构、原理及使用,掌握电工测试的基本知识和基本技能,培养学生进行测试、分析处理测试结果及解决实际问题的能力,同时也为后续课程的实践活动打下坚实的基础。
电工实训装置,电工实验装置,电工电子实训考核装置,电工技能实验台,电工技术实验台,电工电子技术实训考核装置,电工技术的迅速发展,使得企业愈发重视对员工电工技术技能的培训。企业新招入的电工专业的学生,掌握理论知识,但是缺乏操作经验,使得新员工在进入企业后对电工实操无从下手,模拟不同操作部位的电工接线实训装置,就成了本领域技术人员亟需解决的问题。
电工与电路原理实验室设备面向对象：机械、土木、应用化学、高分子、房建、给排水、勘查、环境设备、环境工、无机非、物理、自动化电气自动化、智能建筑与建筑电气。
电工实训装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的,它适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

一、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.外形尺寸：180×70×150cm3

二、实验项目

（1）电气控制及电机拖动实训

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20.三相异步电动机正反转能耗制动控制线路

21.三相异步电动机正反转启动反接制动控制线路

22.C620型车床电气控制线路

23.电动葫芦电气控制

24.Y3150滚齿机控制电路

（二）电工、电子技术综合实训

1.日光灯接线

2.单相整流装置电路的组装

3.并联型硅稳压管稳压电路的组装

4.串联型晶体管稳压电路的组装

5.JS20单结晶体管时间继电器

6.JSJ型晶体管时间继电器

7.接近开关

8.微音放大电路的测试

9.智力竞赛抢答器

10.依靠漏电流触发的简易交流开关电路

11.家用调光台灯电路

（三）PLC、变频器综合实训

（1）PLC基本技能实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

1.抢答器控制

2.天塔之光控制

3.音乐喷泉控制（具有声效功能）

4.十字路口交通灯控制

5.水塔水位控制

6.自动送料装车系统控制传送带控制

7.装配流水线控制

8.多种液体混合装置控制

9.自控轧钢机控制

10.邮件分拣机控制

11.自动售货机控制

12.四层电梯控制（实物）

2)PLC高级技能实训（设计、安装、调试及检修）

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6130车床电气控制线路

7.电动葫芦电气控制线路

(3)PLC、变频器综合应用技能实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.外部端子点动控制

4.变频器控制电机正反转

5.多段速度选择变频调速

6.变频器无级调速

7.基于外部模拟量（电压/电流）控制方式的变频调速

8.瞬时停电启动控制

9.PID变频调速控制

10.PLC控制变频器外部端子的电机正反转

11.PLC控制变频器外部端子的电机运行时间控制

12.基于PLC数字量控制方式的多段速

13.基于PLC通信方式的变频器开环调速

14.基于PLC通信方式的速度闭环控制

15.变频器恒压供水系统的模拟

一）DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。

具体功能如下：

1、主控功能板

（1）三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作；

(2)设有450V指针式交流电压表三只,指示电源输入的三相电压；

(3)定时器兼报警记录仪（服务管理器）,平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生实训技能的考核提供一个统一的标准。

2、交、直流电源

(1)励磁电源：直流220V/0.5A,具有短路保护。

(2)电枢电源：直流0～220V/2A连续可调电源一路,具有短路保护。

(3)直流稳压电源：±12V/0.5A两路,＋5V/0.5A一路,具有短路软截止自动恢复保护功能。

(4)交流电源：①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组,可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1)交流电压表：0～500V带镜面交流电压表一只,精度1.0级。

(2)交流电压表：0～5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。

(3)功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V、5A,测量功率因数时还能自动判断负载性质（感性显示"L",容性显示"C",纯电阻不显示）,可储存15组数据,供随时查阅。

(4)直流电压表：直流数字电压表1只,测量范围0～300V,三位半数显,输入阻抗为10MΩ,精度0.5级。

(5)直流电流表：直流数字电流表1只,测量范围为0～5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
