SBGYD-01C电子产品装配与调试生产线
一、实验室功能：
电子装配生产流水线是高度仿真工厂的电子焊接装配生产线,满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。
二、技术性能
输入电源：220V±10% 50Hz
工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
装置容量：＜200VA
外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m（双面型）,两边工作台面宽度为500mm。
三、系统配置
电子装配生产流水线实训装置主要由实训台、电源箱、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

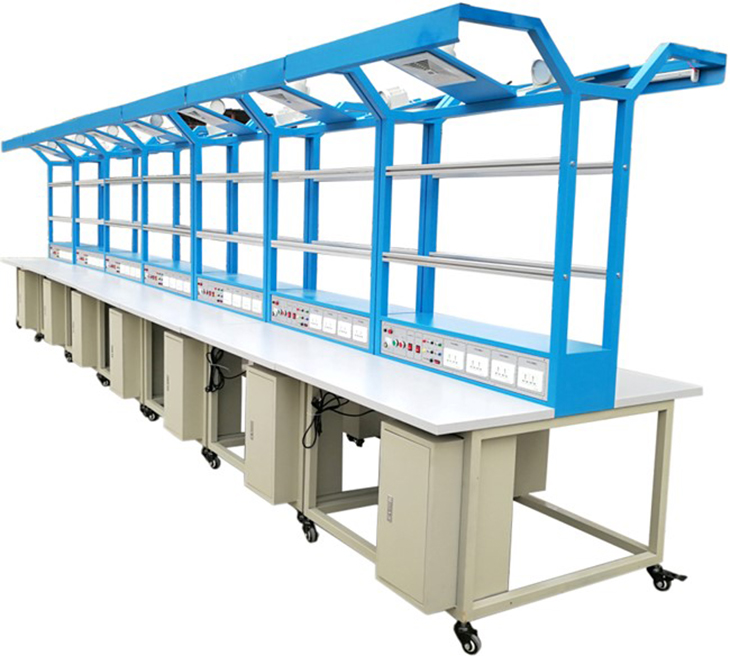

1.电子装配生产流水线实训台
实训台上提供日光灯（用于照明）2个,透明的PVC板4个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。
2.电源箱
输入电源为220V±10% 50Hz,最大电流20A,可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电保护功能,使用安全可靠。
3.实训挂件（2套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
2）功率输出函数发生器：
(1)采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。
(2)大屏幕LCD显示输出频率、波形、减值。
(3)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
(4)频率范围: 0.1HZ~3MHz,采用数字键盘直接输入数字设定频率。
(5)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
(6)方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
(7)内外测频功能：频率计最高测量范围0.1HZ -100MHz,自动换档。
4.实训线路板（2套/台）
序号 |
实训线路板 |
能力目标 |
1 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理 |
2 |
可调式串联型晶体管稳压电路 |
了解复合管的使用,掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
3 |
台灯调光电路 |
了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
4 |
集成稳压电源 |
了解三端集成稳压电源LM317的接线方法和应用 |
5 |
门锁防盗报警器 |
了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理 |
6 |
声光双控节电灯 |
了解声光控节电灯电路结构和工作原理,熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用 |
7 |
调频无线话筒 |
了解振荡电路的工作原理 |
8 |
文氏桥振荡器 |
掌握运放741的工作特点及振荡器的工作原理和应用 |
9 |
模拟"知了"电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
10 |
门锁防盗报警器 |
进一步了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理 |
11 |
实用模拟自然风控制器 |
掌握NE555和晶闸管构成的模拟自然风控制器工作原理,进一步熟悉电子电路的装配、调试、检测方法； |
12 |
六管超外差式调幅收音机 |
掌握收音机的工作原理及调试方法 |
13 |
集成FM收音机 |
SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求； |
14 |
编码电子锁电路 |
了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理 |
15 |
七彩循环装饰灯控制器 |
熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺 |
16 |
LED数字钟 |
熟悉数字钟的结构及各部分的工作原理,学会将单元电路组成系统电路的方法,熟悉中规模集成电路和显示器件的使用方法,了解简单数字系统的实验调试方法 |
5.实训工具套件（2套/台）：元件盒5只,电烙铁及烙铁架1套,剪刀1把,镊子1把,斜口钳1把,一十字螺丝刀各一把。
