高级电工实训考核设备,高级电工实训考核平台,高级电工实训考核鉴定装置

SB-608C高级电工实训考核设备

二、产品概述:

高级电工实训考核设备根据国家最职业标准及劳动部颁发的电工技术等级证和电工实操证等培训、鉴定内容要求研发而成。同时该套设备遵循了培训与鉴定硬件与软件"相结合的原则,符合中华人民共和国劳动与社会保障部颁发的行业标准。适应于各类职业学校、技工学校,中专学校、劳动培训及技能鉴定等单位的教学培训,实操考核,技能鉴定使用。

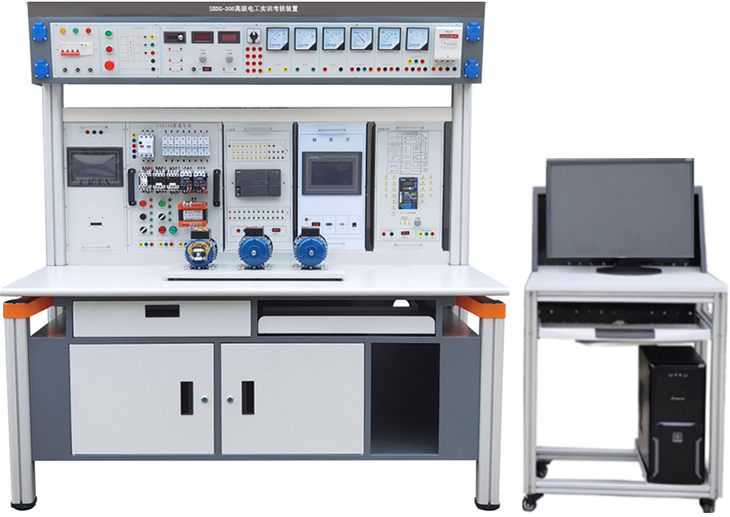

（图片仅供参考、以实际配置为准）

高级电工实训考核装置采用国际惯用的模块化设计,组合式应用的新思路,并采用国家专利"碰珠式"安装结构新工艺,教师可根据不同的专业模块,组成不同的实训内容实现不同的"教"、"培"、"考"目的,组合简单使用方便布局科学整齐美观,扩展升级容易。

该套设备包括了电工基础、仪表工具、接线工艺、电子电路、电力拖动、机床电路、可编程控制器、单片机、变频器、直流调速等培训及鉴定内容。同时该套设备还配备了由国家劳动部出版的"技能教材"及"多媒体演示仿真软件"、"智能考核软件",通过配套的多媒体设备,生动、形象地演示教学与学生实操仿真模拟,增强学生学习兴趣,加深与巩固学生理论知识,提高学生实操技能,达到职业培训与技能鉴定的要求。

三、技术参数:

1)工作电源：三相五线380V±10％50Hz

2)安全保护：电流型漏电保护（动作电流≤30mA）,电压型漏电保护,过流保护,熔断器保护

3)外形尺寸：2100mm×800mm×1580mm

4)额定功率：0.8KW

5)环境温度：－10℃～40℃

6)相对湿度：≤ 85%

7)设备重量：150Kg

四、产品结构:

桌身部分：采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。

桌面部分：采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。

实验屏部分：整体采用钢木式结构。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目,集成配备了各类电源、信号源和仪器仪表。操作面板安装工艺采用了国家专利"隐形螺钉"固定技术,文字符采用现代彩色喷描技术处理,使面板标识清晰且经久耐用。采用"挂钩式"设计模块安放区,使操作更加方便,固定更加牢固。

实验模块部分：部分面板采用优质纯铝板加工,进行彩色处理,面板图文字符采用现代喷描技术处理,使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格,使得所有挂箱均可随意更换,操作方便。

五、高级电工实训考核设备成套配置清单

成套产品配置标准
序号	物料名称	规格型号	单位	数量	备注
1	高级电工实训考核电源屏	SB-608C	套	1
2	钢制实训桌	SB-608ABC-02	件	1
3	钢制电脑桌	SB-608BC-03	件	1
4	模块柜	SB-608	件	适量	三套配一个
5	电子实训模块1	DZ-00	个	1
6	电子实训模块2	DZ-01	个	1
7	电拖实训模块1	DT-01	个	1
8	电拖实训模块2	DT-02	个	1
9	电拖实训模块3	DT-03	个	1
10	PLC主机模块	PLC-00	个	1
11	PLC模拟实训2	PLC-02	个	1
12	PLC模拟实训3	PLC-03	个	1
13	PLC模拟实训4	PLC-04	个	1
14	PLC模拟实训5	PLC-05	个	1
15	PLC模拟实训7	PLC-07	个	1
16	变频器主机模块	VFD-00	个	1
17	51系列仿真开发器模块	MSC-00	个	1
18	单片机实训模块1	MSC-01	个	1
19	电磁滑差离合调速模块	DQ-01	个	1
20	双闭环直流调速模块	DQ-03/04	个	1
21	双闭环负载模块	DQ-05	个	1
22	电机组模块	SB-608C	套	1
23	变频器实训电机系统	180W带编码器及刹车负载系统	台	1
24	组件集成电路运算放大电路	SB-608-GJDZ-03(22.7*11)单面	件	1
25	组件具有过压欠压和延时控制的电源电路	SB-608-GJDZ-04(22.7*11)单面	件	1
26	组件异步计数器的级联	SB-608-GJDZ-01(22.7*11)单面	件	1
27	组件定时交流开关电路	SB-608-GJDZ-02(22.7*11)单面	件	1
28	产品配线包	SB-608C	套	1	二级配置清单（1）
29	产品配件包	SB-608C	套	1	二级配置清单（2）
30	软件配件包		套	1	二级配置清单（3）

SB-608C产品配线包二级配置清单

二级配置清单（1）
序号	物料名称	规格型号	单位	数量	备注
1	迭对插头连线	K2ABD51 30CM红色	条	50
2	迭对插头连线	K2ABD51 30CM黑色	条	20
3	迭对插头连线	K2ABD51 60cm红色	条	10
4	迭对插头连线	K2ABD51 60cm黑色	条	10
5	迭对插头连线	K2ABD51 60cm蓝色	条	5
6	迭对插头连线	K2ABD51 60cm黄色	条	5
7	迭对插头连线	KT4ABD53 50cm黄色	条	5
8	迭对插头导线	KT4ABD53 50cm绿色	条	5
9	迭对插头连线	KT4ABD53 50cm红色	条	9
10	迭对插头连线	KT4ABD53 50cm黑色	条	5
11	自制实训导线	一头KT4ABD53/一头K2ABD51长500MM红色	条	8
12	实训导线	一头KT4ABD53/一头焊线针长1000MM红色	条	2
13	实训导线	一头KT4ABD53/一头焊线针长1000MM黄色	条	2
14	实训导线	一头KT4ABD53/一头焊线针长1000MM绿色	条	2
15	实训导线	一头KT4ABD53/一头焊线针长1000MM黑色	条	2
16	608故障连接线	一公一母25针长800mm	条	1
17	双闭环编码器连接线	两个19M-7A孔头长100CM	条	1
18	数据排线	40P 60CM	条	1
19	USB数据线	1.5M一头公头一头方口（仿真器配送）	条	1
20	PLC编程线	SC-11 3M	条	1

SB-608C产品配件包二级配置清单

二级配置清单（2）
序号	物料名称	规格型号	单位	数量	备注
1	多功能排插	NEA3-1130-3? 3米	个	1
2	三相异步电动机	180W/380V 6个头	台	1
3	电磁调速电机	YCT112-4A?? 0.55KW	台	0.25	四套配一个
4	组件定时交流开关电路(散件发货)	SB-608-GJDZ-02(22.7*11)单面	套	1
5	组件集成电路运算放大电路(散件发货)	SB-608-GJDZ-03(22.7*11)单面	套	1
6	组件具有过压欠压和延时控制的电源电路(散件发货)	SB-608-GJDZ-04(22.7*11)单面	套	1
7	组件异步计数器的级联(散件发货)	SB-608-GJDZ-01(22.7*11)单面	套	1
8	组件测试板	SB-KF-04-815L-07a-V1.1 9.8*13.6	块	4
9	实训考核指导说明书	SB-608高级	本	1
10	PLC编程手册	FX3U基本·应用指令说明书	本	1
11	变频器说明书	FR-A840	本	1
12	仿真器光盘	仿真器集成调试软件	张	1
13	发货光盘	SB-608A/B/C	张	1
14	螺口球形灯泡	E27 15W 230V透明	个	9
15	万用表（数字型）	VC890C+	个	1
16	烙铁	40W	把	1
17	烙铁架	黑色	个	1
18	工具箱	成套工具/12件套(钢丝钳、638螺丝批2只、沾塑活扳手、数显电笔、0.25KG羊角锤、钢卷尺、美工刀、PVC胶布/6100螺丝批2只/吹塑盒)	个	1
19	环保柄十字螺丝批	3*75MM（货号：31151）	把	1
20	环保柄一字螺丝批	3*75MM（货号：31101）	把	1
21	穿线盒	Ф50*Ф45	个	1
22	学生凳组件	塑钢凳面(蓝）+铁质凳	套	2

SB-608C软件配件包二级配置清单

二级配置清单（3）
序号	物料名称	规格型号	单位	数量	备注
1	电气测量与内外线仿真实训软件（具有软件著作权）	电工基本实训 1.仪表使用、 2.供配电基础、 3.工具使用、 4.导线连接、 5.人工急救、 6.照明线路1、 7.照明线路2、 8.照明线路3 电工中级实训 9.电感线圈参数的测量、 10.三项负载的测量、 11.变压器组别测定与试验电工技师与综合实训 12.ZB50使用、 13.10KV小电流接地系统的漏电选线保护、 14.10KV线路微机保护单元性能测试1、 15.10KV线路微机保护单元性能测试2、 16.0.4KV低压线路微机保护单元性能测试、 17.电动机低电压保护、 18.电动机负序过电流保护、 19.电动机过负荷保护、 20.变压器带载自动调压运行、 21.泄露电流试验、 22.直流耐压试验、 23.交流耐压试验、 24.变压器微机保护单元测试 ★提供软件的现场演示及功能截图	套	1
2	三菱PLC与变频器仿真实训软件（具有软件著作权）	PLC电工中级 1.PLC的工作原理 2.程序的执行过程 3.电动机的起停控制 4.电动机的正反转控制 5.电动机循环正反转控制 6.三速电动机控制 PLC电工高级 7.星角起动控制 8.电动机正反转能耗制动控制 9.彩灯循环控制 10数码管的点亮控制 11.大小球传送装置的控制 12.简易机械手的控制 PLC电工技师与综合实训 13.电镀生产线的控制 14.自动交通灯的控制 15.皮带运输线的控制 16.工业洗衣机的控制 17.恒压供水系统的控制 18.工业刨车的控制 19.小推车的控制 20.中央空调冷却泵控制 21.停车场车位控制 22.变频器的PU操作 23.变频器的EXT操作 24.变频器的组合操作 25.手持编程器的操作 26.传感器的使用 27.气缸的使用 28.变频运输三维分选装置 29.步进运输坐标式四维分选装置 30.单相调速运输龙门式分选装置 31.X62W铣床 32.Z3050摇臂钻床 33.CA6140型车床 ★提供软件的现场演示及功能截图	套	1
3	高级维修电工虚拟实训室软件	1．电子技术： 1)运放输出功能扩展、 2)定时交流开关、 3)步进电机控制、 4)智力抢答器、 5)位移控制器、 6)四路彩灯控制电路、 7)排故实训 2电子器件： 8)电力电子器件、 9)发光及显示器件、 10)传感器、 11)贴片元器件 3．PLC： 12)运料小车控制、 13)机械手控制、 14)简易三层电梯、 15)可逆运行能耗制动、 16)皮带运输机、 17)双面铣床控制、 18)音乐喷泉 4变频器： 19)FR-A450认识、 20)变频器的PU操作、 21)变频器的EXE操作、 22)变频器的组合操作 5．单片机： 23)单片机认识、 24)航标灯控制、 25)计数器报警、 26)继电器控制、 27)数码管显示、循环灯点亮 ★提供软件的现场演示及功能截图	套	1
4	二居室电气布线仿真实训软件（具有软件著作权）	包括布线实训、考核练习、虚拟漫游三个部分。布线实训根据实训任务、图纸及相关规范进行电气布线的仿真操作,考核练习针对相关知识点进行问答考核,虚拟漫游可自主观察各个房间的线路布置情况。 ★提供软件的现场演示及功能截图	套	1

六、高级电工考核设备配置说明

序号	配置名称	型号	配置说明及功能描述
1	电源控制实验屏	SB-608-01	机身采用钢制结构,面板采用蚀刻喷塑工艺,主要配置有三相电源,±0～30V直流稳压电源（两组）,3～24V交流电源,单次脉冲源,函数信号源等部分组成,所有仪表采用数字式显示。
2	钢制实验台	SB-608-02	采用钢制结构表面采用喷塑处理,兰白颜色搭配,整体效果美观大方。
3	钢制电脑桌	SB-608-03	采用钢制结构表面采用喷塑处理,兰白颜色搭配,整体效果美观大方。
4	电子实训模块	DZ-00	面板上配置有电阻、电容、二极管、三极管、数码管、开放式端子、IC座等等电子电路的常用器件,可进行常见电子类的项目的实训。
5	电子测试模块	DZ-01	主要有直流电压表、直流电流表、交流电压表、交流电流表,开放式模块嵌入区等部分组成,可进行电路参数的测量等实训。
6	电拖实训模块1	DT-01	主要有熔断器、按钮、指示灯等部分组成,
7	电拖实训模块2	DT-02	主要有交流接触器、热继电器、时间继电器等组成。
8	电拖实训模块3	DT-03	主要有交流接触器、中间继电器、时间继电器、行程开关等组成。
9	PLC主机模块	PLC-00	采用三菱FX3U-48MR可编程控制器,输入输出接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。
10	PLC模拟实训模块2	PLC-02	可进行交通灯、抢答器、多种液体自动混合、自控成型机等项目实训。
11	PLC模拟实训模块3	PLC-03	可进行音乐喷泉控制系统、双面铣床控制系统、小车运动装置等项目实训。
12	PLC模拟实训模块4	PLC-04	可进行电镀槽生产控制、全自动洗衣机控制等项目实训。
13	PLC模拟实训模块5	PLC-05	可进行三层电梯控制、机械手控制系统等项目实训。
14	PLC模拟实训模块7	PLC-07	配置有交流接触器等器件,可完成三相电机控制及机床电路改造等实训。
15	变频器主机模块	VFD-00	型号：三菱FR-A840-0.75KW。输入电压：AC380V,额定功率：0.75KW,具有频率、速度、磁通、转矩等控制功能,可多达15种速度的多段速预选控制,内置RS-485、PID控制器,可实现工频、变频切换。本装置配置有FR-A8AP旋转脉冲反馈卡,配合可加载电机完成变频器闭环实训。
16	51系列仿真开发器模块	MSC-00	采用伟福J.MasterII+POD8X5X仿真头型仿真开发器,配置有系统接口和系统测试口。
17	单片机实训模块1	MSC-01	配置有闪烁灯光控制、A/D转换应用控制、抢答器应用控制、查询式按键控制等实训项目。
18	电磁滑差离合调速模块	DQ-01	与配置的电磁滑差调速电机配套,完成电磁滑差调速的实训。
19	双闭环直流调速模块	DQ-03/04	主要配置有整流变压器、同步变压器、直流励磁电源、三相晶闸管触发电路、三相触发电路功放电路、三相晶闸管整流主电路、给定电路、转速变换电路、电流反馈与过流保护、电流调节器、转速调节器,面板上雕刻有系统电气原理图,同时安装有测试端子,以便于学员测试。
20	双闭环负载模块	DQ-05	配置直流电压表一只,±300V,直流电压表一只,±2A,可调电阻90Ω×2/0.41A一个、900Ω×2/0.41A一个。
21	电子电路实训单元模块(高级)	与DZ-01配套	配置有单相整流、延时开关电路等常见的实训电路,每个电路制作成一个完整的模块,学员可在此基础上进行参数调节及测试,以便掌握个电路的工作原理。
22	电子实操器材	SB-608	配置有单相整流、延时开关电路等常见的实训电路,每个电路制作成一个完整的模块,该模块采用开放式的结构,学员可在此基础上进行元件的焊接、电路的调试、参数的测试等实训,以提高学生的动手能力。
23	三相异步电机	380V /180W	引线侧采用高绝缘性安全型接线柱引出,以便于学员接线。
24	数字型万用表	VC890C+
25	变频器实训电机	380V/180w	额定电压：380V,额定功率：180W,主要由三相鼠笼式异步电机、铸铝底座、不锈钢可加载机构、旋转编码器等部分组成,三相鼠笼式异步电机安装在铸铝底座上,具有噪音低、运行平稳等特点；不锈钢可加载机构作用于三相鼠笼式异步电机输出轴,通过旋转机构螺杆上的转盘,可增加电机的负载转矩,模拟电机增加负载时的运行状态；旋转编码器与三相鼠笼式异步电机同轴安装,实时地反映电机的运行状态（运行速度、转矩等）,同时将电机的运行状态转换为脉冲,反馈到变频器的检测机构对电机系统进行闭环控制。
26	双闭环电机组		主要由固定电机组钢板、测速系统支架,转速表箱体、数显转速表（0-9999转/分）、直流并（他）励电动机（DC220V,185W,1500转）、直流发电机（DC220V,240W,1500转）、直流永磁测速发电机、联轴器组成,各电机可自由组合。
27	基于物联网实训室安全用电智能控制系统		共1套

★附件：基于物联网实训室安全用电智能控制系统

1、特点

当智能控制系统检测到有漏电或触电情景出现时,智能控制系统在0.1秒断开连接,保证人身和财产安全；智能控制系统本身有故障指示灯,用户可根据智能控制系统故障指示灯显示判断出当前故障状态,便于处理；智能控制系统有挂锁功能,需要检修时,在挂锁位置上锁,★防止他人上电,检修更安全。可以采集现场输出型装置数据,通过多种物联网通信方式上传至云端,实现本地设备的远程监控。

2、功能

基于物联网实训室安全用电智能控制系统,可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上,并以图表的形式提供可视化的用电信息查询功能；运用数据库技术实时监测用电设备和线路运行状况,对异常状况及时告警,从而预防电气火灾；运用用电系统故障定位技术及时发现并精准定位用电故障点,自动生成故障报告,协助用户第一时间修复用电系统故障；运用电能质量监测技术实时分析和评估电能质量问题,并提供定制化的治理方案,协助用户获得优质电能；运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据,基于数据发掘节能潜力,从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。
