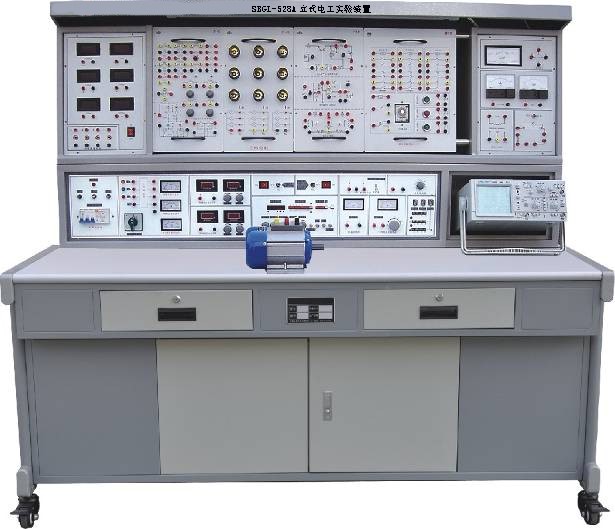

SBGL-528A电工实验装置
电工实验装置由 生产研制,SBGL-528A电工实验装置,电工实训考核装置,电工技能实训装置,电工实验台,电工与电路原理实验室设备属于机电系电气与自动化实验中心;其面向电类、非电类专业,培训各院校的《电工技术》、《电路原理》等课程的所有实验,并且承担一定的课程设计任务。在这里学生可以了解常用电工仪器仪表的结构、原理及使用,掌握电工测试的基本知识和基本技能,培养学生进行测试、分析处理测试结果及解决实际问题的能力,同时也为后续课程的实践活动打下坚实的基础。电工实训装置,电工实验装置,电工电子实训考核装置,电工技能实验台,电工技术实验台,电工电子技术实训考核装置,电工技术的迅速发展,使得企业愈发重视对员工电工技术技能的培训。企业新招入的电工专业的学生,掌握理论知识,但是缺乏操作经验,使得新员工在进入企业后对电工实操无从下手,模拟不同操作部位的电工接线实训装置,就成了本领域技术人员亟需解决的问题。电工与电路原理实验室设备面向对象:机械、土木、应用化学、高分子、房建、给排水、勘查、环境设备、环境工、无机非、物理、自动化电气自动化、智能建筑与建筑电气。
一、产品的特点:
电工实验装置具有较完善的安全保护措施,较齐全的功能。电工电气控制实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。
二、电工实验台、实验屏和实验操作桌结构及功能:
1、电工实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源,输入时指示灯亮
1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源,提供三相0~380V连续可调的交流电源,同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。
B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。
C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压: <5mV。
E组:单相交流市电输出,供用户自备设备使用
1.2功率输出函数发生器:
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率,。
4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5)方波占空比可调,调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
6)频率计最高测量范围100MHz,自动换档。
1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器:输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
1.5七段译码器:3组七段译码器及对应译码显示数码管。
1.6绝缘电阻:>5MΩ
1.7漏电保护:漏电动作电流≤30MA
2、实验屏:
2.1外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA。
2.2外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA。
2.3外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。
2.4外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。
2.5外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。
2.6外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。
2.7四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。
2.8指针式功率因数表:外测实验电路功率因数,2.5级。
2.9指针式±100uA电流表,1.5级,外测。
2.10指针10mA电流表,1.5级,外测。
2.11实验变压器:100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。
2.12日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。
3、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。
三、构成与配备
(1)构成:实验装置由实验屏、实验模块挂箱、实验操作桌构成。一台二座,规格:160×70×172cm
1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。
2、实验台:由电源、信号源、安全保护装置构成。
3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。
4、实验模块挂箱:
ZSB-01电流源-电压源转换电路、受控源特性实验电路、直流实验电路组成。
ZSB-02由常用分立元件,RC选频网络测定单元组成。
ZSB-03三相负载
ZSB-04继电控制一单元
ZSB-05继电控制二单元
(2)器材配备(每台2座):
1台180W三相电动机,1只MF500万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套工具,2张学生凳。
(3)用户自备器材:示波器(型号不限),毫伏表,滑线变阻器。
四、多媒体示教控制台:
1、产品概述:
该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统采用半圆形设计,分为图像影音控制区、电源、网络控制区、计算机控制区等三大部分,配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备,可对学生系统进行电源控制,计算机网络控制、工控设备网络控制等。
2、技术参数:
工作电源:三相五线380V±5%50Hz
安全保护:漏电保护(动作电流≤50mA),过流保护
规格尺寸:2400×800×780mm
额定功率:<11KW(12台为例)
环境温度:-10℃~40 ℃
相对湿度:<85%
设备重量:100Kg
3、产品结构:
桌身部分:采用国家甲级环保型16mm厚三聚氰胺板材,所有截面用PVC塑胶热熔胶封边,整体设计为多功能组合式应用。可放置各种多媒体器材:视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位,设计科学,使用方便。
桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分:采用优质钢板斜面设计精加工,面板采用优质铝板,彩色丝印工艺,颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
无线电源遥控部分:
"电源无线总控制台"针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码,通过无线数字收发模块发送接收控制编码,实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高,易于维护等优点,解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立,有利于实验室布局的改变及重组。以315MHz无线数字收发模块为无线传输载体,配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一套"电源无线总控制台"可对单个实验室的32台实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态;对实训室30台实验设备的电源开关无线控制。配有上位机软件,可通过电脑对实验设备的电源开关进行控制。
上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令,并刷新工作台状态显示
4.能控制最多128工作台
5.开关工作台操作时间显示
4、电工 基本配置:
N0 |
配置名称 |
型号 |
规格(长×宽×高) |
单位 |
数量 |
备注 |
一、组合式多媒体示教台配置: |
||||||
1 |
组合式多功能示教台 |
JDSJ-1 |
2400×800×780mm |
套 |
1 |
|
2 |
无线遥控电源控制系统 |
JD-10 |
套 |
1 |
||
3 |
高级五轮转椅 |
张 |
1 |
|||
二、多媒体设备配置: |
||||||
4 |
功放机 |
台 |
1 |
|||
5 |
音箱 |
个 |
2 |
|||
6 |
无线话筒 |
领夹式 |
只 |
2 |
||
7 |
座式话筒 |
只 |
1 |
|||
8 |
计算机系统 |
P4级系统,19寸液晶显示器 |
套 |
1 |
||
9 |
多媒体投影机 |
VT系列 |
2500流明 |
台 |
1 |
|
10 |
玻璃珠银幕 |
电动120吋 |
120吋 |
幅 |
1 |
|
11 |
电工电子电拖及自动控制技能鉴定仿真软件 |
套 |
1 |
五、设备配置清单(以30座为例)
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
多媒体示教控制台 |
套 |
1 |
||
2 |
实验屏 |
台 |
15 |
||
3 |
实验桌 |
个 |
15 |
||
4 |
学生凳 |
个 |
30 |
||
5 |
实训挂箱 |
ZSB-01直流实验电路组成 |
块 |
15 |
|
ZSB-02常用分立元件/RC选频网络测定单元 |
块 |
15 |
|||
ZSB-03三相负载 |
块 |
15 |
|||
ZSB-04继电控制一单元 |
块 |
15 |
|||
ZSB-05继电控制二单元 |
块 |
15 |
|||
6 |
交流电机 |
380V/180W |
台 |
15 |
|
7 |
绝缘皮 |
张 |
15 |
||
8 |
实验专用导线 |
套 |
15 |
红、黄、绿、兰、黑各10根 |
|
9 |
工具 |
套 |
15 |
||
(1) |
螺丝刀 |
小十字 |
把 |
15 |
|
(2) |
螺丝刀 |
大十字 |
把 |
15 |
|
(3) |
螺丝刀 |
小一字 |
把 |
15 |
|
(4) |
螺丝刀 |
大一字 |
把 |
15 |
|
(5) |
剥线钳 |
把 |
15 |
||
(6) |
尖觜钳 |
把 |
15 |
||
(7) |
万用表 |
MF-47 |
只 |
15 |
|
(8) |
数字万用表 |
DT890B+ |
只 |
15 |
|
(9) |
电 烙 铁 |
||||
(10) |
烙 铁 架 |
六、实验项目:
1.常用电工仪表的使用
2.线性元件与非线性元件的伏安特性
3.直流电路电压与电位的研究
4.基尔霍夫定律的验证
5.迭加原理与互易定理的验证
6.代文宁定理与诺顿定理的验证
7.电压源与电流源的等效变换
8.受控源的研究
9.一阶电路的响应
10.二阶电路的响应
11.研究LC元件在直流电路和交流电路中的特性
12.交流电路参数的测量
13.正弦交流电路RLC元件的特性
14.RL及RC串联电路实验
15.RLC串联谐振电路
16.日光灯电路连接
17.改善功率因数实验
18.互感的测量
19.三相电路及功率的测量
20.R-C选频网络实验
21.二端口网络的研究
22.单相变压器实验
23.三相异步电动机的使用与起动
24.三相异步电动机的正、反转
25.三相异步电动机的Y-△起动
26.三相异步电动机的顺序控制
27.三相异步电动机的能耗制动
