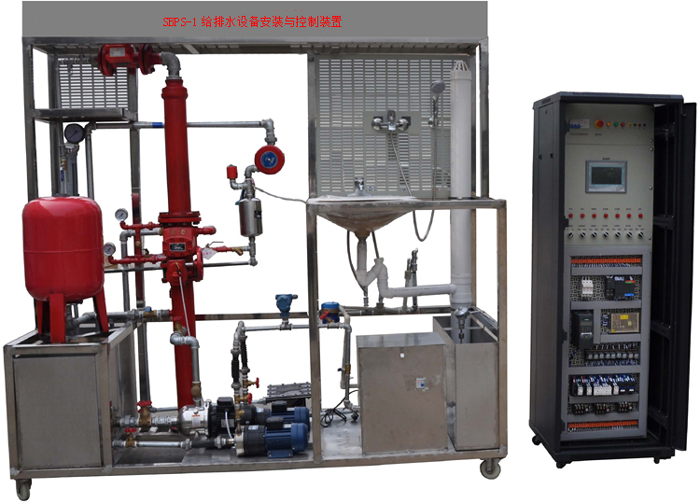

SBPS-1给排水管道安装实训装置
一、产品概述
给排水设备安装与控制
,给排水实训装置，给排水控制实训装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的,给排水设备安装与控制装置，给水排水
,建筑电气
,建筑供热
,建筑供配电照明
,水暖安装
,水暖电气实训装置以建筑给、排水和通风采暖工程项目实训为主要内容，通过项目实训，使学生了解给、排水和采暖通风工程在建筑项目中的地位和作用，掌握建筑给、排水和通风采暖工程内容、总体功能和要求、设备的选型、管路的布局和材料的选用、安装和调试的基本过程、质量要求、同时提高学生的动手能力，掌握基本技能，强化实际应用能力，建筑构造与识图、建筑测量仪器使用、流体力学泵与风机、建筑设备电工基础、工程热力学、传热学、建筑给排水、给排水管道工程、供热与锅炉工程、建筑供配电与照明、建筑弱电、空调与制冷、设备安装工程、建筑设备、给排水施工技术、暖通施工技术、建筑电气施工技术、水处理原理，建筑工程技术
培养掌握建筑给水排水、供热与锅炉、通风与空调和建筑电气等设计与施工管理的基础知识和专业知识，具有较强的实际工作能力，适应从事建筑设备（建筑水暖空调与电气）的设计、施工、技术管理及概预算等工作需要的高等技术应用性专门人才，具有侧重性好、知识面宽、动手能力强、就业领域广等特点。
二、系统结构与组成
给排水对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。
生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
三、主要技术性能
1．工作电源：三相四线制AC380V±10% 50Hz；
2．给排水模型外形尺寸：2.25m×0.79m×1.9m(长×宽×高)；
电气控制柜外形尺寸：0.8m×0.6m×1.8m(长×宽×高)；
3．给排水模型材料：不锈钢；
4．整机功耗：<4.5KVA；
5．装置底部安装有带刹车脚轮，方便装置的移动和固定；
6．安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
四、通过项目任务实施，可考察的职业能力
1．系统竣工图和控制电气原理图绘制
2．管材加工和连接
镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
3．配件和器件的安装
完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。
4．管道试压与通水试验
5．电气设计、安装与接线
水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6．控制程序设计与调试
（1）变频控制程序设计与调试
（2）抄表计费程序设计
（3）喷淋灭火控制程序设计
（4）给排水监控程序设计
（5）组态监控系统设计
五、基本配置
1．设备框架
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
备注 |
|
1 |
不锈钢钢架 |
225cm×79cm×198cm |
1 |
台 |
|
|
2 |
污水处理单元 |
有机玻璃 |
1 |
个 |
|
|
3 |
湿式报警阀组 |
包含延迟器、压力开关和水力警铃 |
1 |
套 |
|
|
4 |
水流指示器 |
灵敏度：15-37.5L/mim |
1 |
只 |
|
|
5 |
玻璃球洒水喷头 |
68℃温级 |
2 |
只 |
|
|
6 |
信号蝶阀 |
干触点输出 |
1 |
个 |
|
|
7 |
消防水泵 |
三相AC380V,功率：0.55KW,扬程：33m,流量：130 L/min。 |
1 |
台 |
|
|
8 |
变频磁力驱动泵 |
三相AC380V,功率：0.37KW,扬程：12m,流量：20L/min |
2 |
台 |
|
|
9 |
排水泵 |
单相AC220V,功率：95W,扬程：9m,流量：18L/min |
1 |
台 |
|
|
10 |
气压罐 |
容积50L |
1 |
个 |
|
|
11 |
压力变送器 |
量程0-200KPa |
1 |
只 |
扩散硅 |
|
12 |
电加热锅炉 |
容量7L，功率2KW |
1 |
台 |
|
|
13 |
卫浴台面盆 |
50 cm×45 cm×20 cm |
1 |
个 |
|
|
14 |
万向下水 |
通用件 |
1 |
个 |
|
|
15 |
水龙头 |
混合式 |
1 |
个 |
|
|
16 |
花洒 |
通用件 |
1 |
个 |
|
|
17 |
混合阀 |
通用件 |
1 |
个 |
|
|
18 |
浮球液位传感器 |
高、中、低三档 |
1 |
个 |
|
|
19 |
脉冲水表 |
0.01立方米/脉冲 |
1 |
只 |
|
2．电气控制柜基本配置
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
备注 |
|
1 |
西门子PLC控制器 |
S7-200smart CPU SR40 |
1 |
个 |
|
|
2 |
西门子变频器 |
V20，带BOP面板 |
1 |
台 |
|
|
3 |
触摸屏 |
7英寸、彩色、高分辨率 |
|
|
|
|
4 |
组态软件 |
力控6.0 |
1 |
套 |
|
|
5 |
低压电气 |
小继电器、交流接触器、热过载继电器 |
1 |
套 |
|
|
6 |
空气开关 |
带漏电保护器 |
1 |
个 |
|
|
7 |
保险丝 |
15A |
3 |
个 |
|
|
8 |
操作开关 |
2位 |
6 |
个 |
|
|
9 |
开关电源 |
输出：DC24V |
1 |
个 |
|
|
10 |
工作状态指示灯 |
工作电压：DC24V |
7 |
只 |
|
|
11 |
电脑桌 |
60cm×60cm×80cm |
1 |
张 |
电脑用户自配 |
3．管材、配件及配套工具
|
序号 |
名称 |
主要组成器件 |
数量 |
|
1 |
豪华工具车 |
钢板设计，设有抽屉及柜子，可移动 |
1台 |
|
2 |
管材与配件 |
包含短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、2寸镀锌管、1寸镀锌管、3/4寸镀锌管、1/2寸镀锌管、不锈钢复合管、黑色保温管等。 |
1套 |
|
3 |
配套工具 |
包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。 |
1套 |
