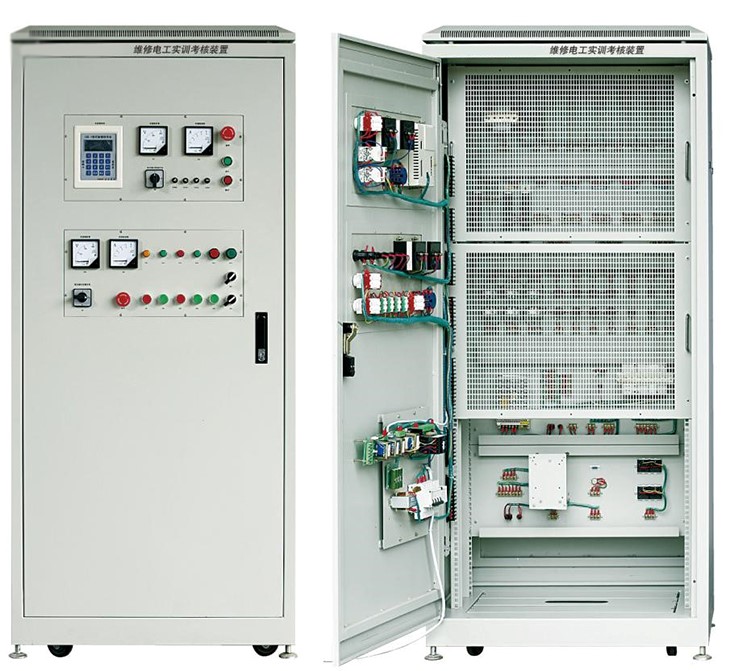

SBDG-01B型维修电工实训考核装置（双面双工位）
一、系统概述
维修电工实训考核装置是按照劳动和社会保障部颁发的《工人等级标准》和《职业技能鉴定》规范的要求而设计的，它适用与《初级维修电工》和《中级维修电工》教材列出的电气控制线路进行实际操作,有利于提高学生的实际操作技能。该实训装置不仅可供学生进行实际操作，而且也是初级、中级维修电工技能考核的理想设备。
二、产品特点
1、维修电工实训考核装置采用标准配电柜为主体柜。实训用的各种控制元气件、走线槽、接线端子等器件，根据实训内容学生自行布局安装。
2、实训装置机械结构经特殊设计，实训柜底部装有四个带刹车的万向滑轮，使实训装置固定移动两相宜，十分方便于实训基地建设使用。
3、实训柜采用优质冷轧钢板加工，表面亚光密纹喷塑而成，牢固耐用，不会变形。
4、设备具有完善的安全保护功能，确保操作者的安全。输入部分装有电流型漏电保护器，各测量仪表均有可靠的保护功能，使用安全可靠。控制屏上还设有实训管理器，为学生实训技能考核提供一个管理平台。
5、实训电路连接完全由学生自己动手完成。可以充分发挥学生的动手能力和问题思考能力，使学生实际操作技能迅速得到提高。
6、实训室只需要配置三相四线制电源即可，实训台安装方便，方便实训基地建设。
7、实训中用到的电机及线路经过特殊设计，可模拟工厂各类电机的电力拖动系统，并可满足维修电工的安装调试等技能训练的要求。
8、实训台中所用到的元器件均采用国内名优、军工企业、外资企业、合资企业的产品，产品性能稳定可靠。
三、实训项目
1、电气控制和电机拖动
1）三相异步电动机直接启动控制
2）三相异步电动机接触器点动控制线路
3）三相异步电动机接触器自锁控制线路
4）三相异步电动机定子串电阻减压启动手动控制线路
5）三相异步电动机定子串电阻减压启动自动控制线路
6）Y-△启动自动控制线路
7）用倒顺开关的三相异步电动机正反转控制
8）接触器联锁的正反转控制线路
9）按钮联锁的三相异步电动机接触器正反转控制线路
10）双重联锁的三相异步电动机正反转控制线路
11）单向减压启动及反接制动控制线路
12）能耗制动的控制线路
13）三相异步电动机的顺序控制
14）三相异步电动机的多地控制
15）工作台自动往返控制线路
16）三相线绕式异步电动机手动控制线路
17）三相线绕式异步电动机自动起动控制线路
2、电工仪表及照明
1）白炽灯电路接线
2）日光灯电路接线
3）触摸开关控制白炽灯电路接线
4）声控开关控制白炽灯电路接线
5）人体感应开关控制白炽灯电路接线
6）两地控制一盏灯接线电路
7）单相电度表直接接线电路
8）单相电度表间接接线电路
9）三相三线电度表直接接线电路
10）三相三线电度表经电流互感器电路
11）功率因数表接线电路
12）电压表、电流表接线电路
13）一只电流互感器用于单相回路的控制电路接线。
14）三只电流互感器接成星型接线电路
15）三只电流互感器接成三角型接线电路
16）电流互感器与电流表配用接线电路
17）万能转换开关和电压表测量三相电压接线
18）三相四线有功电度表直接安装电路
19）三相四线有功电度表间接安装电路
20）三相四线无功电度表直接安装电路
21）三相四线无功电度表间接安装电路
3、变频器实验
1）变频器功能参数设置与操作实训
2）变频器报警与保护功能实训
3）外部端子点动控制实训
4）变频器控制电机正反转实训
5）多段速度选择变频调速实训
6）控制电机运行时间操作
四、技术参数
1、输入电源：三相四线制AC380V±10% /50Hz；
2、工作环境：环境温度范围为-5℃-+40℃，相对湿度<85% (25℃) ，海拔<4000m；
3、装置容量：<1.5kVA；
4、外形尺寸：800mm×600mm×1800mm；
五、技术说明
1、维修电工实训考核设备的结构说明
◆维修电工实训考核柜
实训柜采用优质冷轧钢板加工、双表面亚光密纹喷塑而成，结构坚固耐用。
控制柜采用前后双开门，门上装有按压式带钥匙门锁，使用方便。
控制柜两侧板采用活动式设计结构，侧板上装有钥匙锁，在设备安装或维修时，可以将两侧板拿下，便于设备的器件安装拆卸和平时维护。
2、维修电工实训考核设备的安全说明
1）人身安全保护体系
◆满足国家标准，在实训装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象时，即刻切断总电源，确保实训者人身安全。
◆设有电压型漏电保护功能，避免实训装置表面漏电，造成触电事故，保护实训者人身安全。
2）设备的安全保护体系
◆实训装置具有现场跳闸保护，便于处理紧急事故。
3、WD-300G实训柜内部配置
◆三相四线电源输入，通过漏电保护器，接通总开关,由接触器通过起、停按钮进行操作,设有450V指针式交流电压表一只, 通过开关的切换操作,可以监视电网的三相线电压，设有交流电流表一只,监视设备的用电负荷。
◆管理器（含定时器兼报警记录仪），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。
4、网孔板
冷轧钢板加工、双表面亚光密纹喷塑而成，坚固耐用。通过搭配元器件，学生可以自行在网孔板上固定、安装、布局、走线和调试，培养学生的动手能力和操作技能。
5、实训板技术说明
为了延长器件的寿命，实训装置将器件安装在模板上，可由学生接线接到端子排上，并由端子排往外接线，避免低压电气元件因为多次旋拧而被损坏。
◆ WD01电源输入模块：由1个4P低压断路器、4个直插式熔断器（包括：座子和熔芯）及接线端子排等组成。
◆ WD02接触器模块（一）：由交流接触器和接线端子排等组成。
◆ WD03接触器模块（二）：由交流接触器、热继电器以及接线端子排等组成。
◆ WD04热继电器模块：由热继电器和接线端子排等组成。
◆ WD05二极管及电阻模块：由1个10Ω\25W的电阻、4个5048二极管及接线端子排等组成。
◆ WD06时间继电器模块：由1只时间继电器和接线端子排等组成。
◆ WD07绕线电机启动电阻模块：由3只2Ω/20W、3Ω/20W、10Ω/20W和接线端子排等组成。
◆ WD08A行程开关模块：由2个行程开关和接线端子排等组成。
◆ WD09按钮模块：由4个按钮开关和接线端子排等组成。
◆ WD12万能转换开关模块：由1个万能转换开关和接线端子排等组成。
◆ WD12B倒顺开关模块：由1个倒顺开关和接线端子排等组成。
◆ WD11日光灯模块：由日光灯管、镇流器、起辉器、灯管座和接线端子排等组成。
◆ WD11A白炽灯模块：由3个白炽灯、3个普通螺口灯座和接线端子排等组成。
◆ WD13A单联双控开关模块：由1个单联双控开关和接线端子排等组成。
◆ WD13B双联双控开关模块：由1个双联双控开关和接线端子排等组成。
◆ WD13C人体感应开关模块：由1个人体感应延时开关和接线端子排等组成。
◆ WD13D触摸延时开关模块：由1个触摸延时开关和接线端子排等组成。
◆ WD13E声控延时开关模块：由1个声控延时开关和接线端子排等组成。
◆ WD14A单相电度表：由1个单相电度表和接线端子排等组成。
◆ WD14B三相四线有功电度表模块：由1个三相四线有功电能表和接线端子排等组成。
◆ WD14C三相四线无功电度表模块：由1个三相四线无功电能表和接线端子排等组成。
◆ WD14D三相三线有功电度表模块：由1个三相三线有功电度表和接线端子排等组成.
◆ WD21绕线电阻：由3个75Ω/75W等端子排组成
◆ WD22A交流电流表模块：由3个指针式交流电流表和接线端子排等组成。
◆ WD22B交流电压表、功率因素表、有功功率表：由1个指针式交流电压表、1个三相功率因素表、1个三相有功功率表和接线端子排等组成。
◆ WD24电流互感器模块：由3个电流互感器和接线端子排等组成。
◆ WD25转接模块：由接线柱和接线端子排等组成。
◆WD-BPQ变频器：采用西门子V20高性能变频器，三相输出，输出功率0.37KW。
5、实训电机说明：
1）ZM14B三相鼠笼型异步电动机（380V/△）1只
2）ZM09C 三相绕线式异步电动机（380/Y）1只
6、维修电工实训考核装置配置表：
|
序号 |
型号 |
名称 |
数量/套 |
|
1 |
|
标准机柜（含网孔板） |
1 |
|
2 |
WD-300G |
电源及仪表 |
2 |
|
3 |
WD01 |
电源输入模块 |
2 |
|
4 |
WD02 |
接触器模块（一） |
2 |
|
5 |
WD03 |
接触器模块（二） |
2 |
|
6 |
WD04 |
热继电器模块 |
2 |
|
7 |
WD05 |
二极管及电阻模块 |
2 |
|
8 |
WD06 |
时间继电器模块 |
2 |
|
9 |
WD07 |
绕线电机启动电阻模块 |
2 |
|
10 |
WD08A |
行程开关模块 |
2 |
|
11 |
WD09 |
按钮模块 |
2 |
|
12 |
WD11 |
日光灯模块 |
2 |
|
13 |
WD11A |
白炽灯模块 |
2 |
|
14 |
WD12 |
万能转换开关模块 |
2 |
|
15 |
WD12B |
倒顺开关模块 |
2 |
|
16 |
WD13A |
单联双控开关模块 |
2 |
|
17 |
WD13B |
双联双控开关模块 |
2 |
|
18 |
WD13C |
人体感应开关模块 |
2 |
|
19 |
WD13D |
触摸延时开关模块 |
2 |
|
20 |
WD13E |
声控延时开关模块 |
2 |
|
21 |
WD14A |
单相电度表 |
2 |
|
22 |
WD14B |
三相四线有功电度表模块 |
2 |
|
23 |
WD14C |
三相四线无功电度表模块 |
2 |
|
24 |
WD14D |
三相三线有功电度表模块 |
2 |
|
25 |
WD22A |
交流电流表模块 |
2 |
|
26 |
WD22B |
交流电压表、功率因数表、有功功率表 |
2 |
|
27 |
WD24 |
电流互感器模块 |
2 |
|
28 |
WD25 |
转接模块 |
2 |
|
29 |
WD-BPQ |
变频器（西门子V20） |
2 |
|
30 |
-- |
ZM14三相鼠笼型异步电动机(380V/Y)1只 |
2 |
|
31 |
-- |
ZM09C三相绕线式异步电动机（380/Y）1只 |
2 |
|
32 |
-- |
实训管理器 |
2 |
|
33 |
-- |
实训导线 |
2 |
|
34 |
-- |
配套工具 |
2 |
SBDG-01D型维修电工实训考核装置（双面双工位）
一、系统概述
维修电工实训考核装置是按照劳动和社会保障部颁发的《工人等级标准》和《职业技能鉴定》规范的要求而设计的，它适用与《初级维修电工》和《中级维修电工》教材列出的电气控制线路进行实际操作,有利于提高学生的实际操作技能。该实训装置不仅可供学生进行实际操作，而且也是初级、中级维修电工技能考核的理想设备。
二、产品特点
1、维修电工实训考核装置采用标准配电柜为主体柜。实训用的各种控制元气件、走线槽、接线端子等器件，根据实训内容学生自行布局安装。
2、维修电工实训考核装置机械结构经特殊设计，实训柜底部装有四个带刹车的万向滑轮，使实训装置固定移动两相宜，十分方便于实训基地建设使用。
3、实训柜采用优质冷轧钢板加工，表面亚光密纹喷塑而成，牢固耐用，不会变形。
4、维修电工实训考核设备具有完善的安全保护功能，确保操作者的安全。输入部分装有电流型漏电保护器，各测量仪表均有可靠的保护功能，使用安全可靠。控制屏上还设有实训管理器，为学生实训技能考核提供一个管理平台。
5、实训电路连接完全由学生自己动手完成。可以充分发挥学生的动手能力和问题思考能力，使学生实际操作技能迅速得到提高。
6、实训室只需要配置三相四线制电源即可，实训台安装方便，方便实训基地建设。
7、实训中用到的电机及线路经过特殊设计，可模拟工厂各类电机的电力拖动系统，并可满足维修电工的安装调试等技能训练的要求。
8、实训台中所用到的元器件均采用国内名优、军工企业、外资企业、合资企业的产品，产品性能稳定可靠。
三、实训项目
1、电气控制和电机拖动
1）三相异步电动机直接启动控制
2）三相异步电动机接触器点动控制线路
3）三相异步电动机接触器自锁控制线路
4）三相异步电动机定子串电阻减压启动手动控制线路
5）三相异步电动机定子串电阻减压启动自动控制线路
6）Y-△启动自动控制线路
7）用倒顺开关的三相异步电动机正反转控制
8）接触器联锁的正反转控制线路
9）按钮联锁的三相异步电动机接触器正反转控制线路
10）双重联锁的三相异步电动机正反转控制线路
11）单向减压启动及反接制动控制线路
12）能耗制动的控制线路
13）三相异步电动机的顺序控制
14）三相异步电动机的多地控制
15）工作台自动往返控制线路
16）三相线绕式异步电动机手动控制线路
17）三相线绕式异步电动机自动起动控制线路
2、电工仪表及照明
1）白炽灯电路接线
2）日光灯电路接线
3）触摸开关控制白炽灯电路接线
4）声控开关控制白炽灯电路接线
5）人体感应开关控制白炽灯电路接线
6）两地控制一盏灯接线电路
7）单相电度表直接接线电路
8）单相电度表间接接线电路
9）三相三线电度表直接接线电路
10）三相三线电度表经电流互感器电路
11）功率因数表接线电路
12）电压表、电流表接线电路
13）一只电流互感器用于单相回路的控制电路接线。
14）三只电流互感器接成星型接线电路
15）三只电流互感器接成三角型接线电路
16）电流互感器与电流表配用接线电路
17）万能转换开关和电压表测量三相电压接线
18）三相四线有功电度表直接安装电路
19）三相四线有功电度表间接安装电路
20）三相四线无功电度表直接安装电路
21）三相四线无功电度表间接安装电路
四、技术参数
1、输入电源：三相四线制AC380V±10% /50Hz；
2、工作环境：环境温度范围为-5℃-+40℃，相对湿度<85% (25℃) ，海拔<4000m；
3、装置容量：<1.5kVA；
4、外形尺寸：800mm×600mm×1800mm；
五、技术说明
1、维修电工实训考核设备的结构说明
◆维修电工实训考核柜
实训柜采用优质冷轧钢板加工、双表面亚光密纹喷塑而成，结构坚固耐用。
控制柜采用前后双开门，门上装有按压式带钥匙门锁，使用方便。
控制柜两侧板采用活动式设计结构，侧板上装有钥匙锁，在设备安装或维修时，可以将两侧板拿下，便于设备的器件安装拆卸和平时维护。
2、维修电工实训考核设备的安全说明
1）人身安全保护体系
◆满足国家标准，在实训装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象时，即刻切断总电源，确保实训者人身安全。
◆设有电压型漏电保护功能，避免实训装置表面漏电，造成触电事故，保护实训者人身安全。
2）设备的安全保护体系
◆实训装置具有现场跳闸保护，便于处理紧急事故。
3、WD-300G实训柜内部配置
◆三相四线电源输入，通过漏电保护器，接通总开关,由接触器通过起、停按钮进行操作,设有450V指针式交流电压表一只, 通过开关的切换操作,可以监视电网的三相线电压，设有交流电流表一只,监视设备的用电负荷。
◆管理器（含定时器兼报警记录仪），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。
4、网孔板
冷轧钢板加工、双表面亚光密纹喷塑而成，坚固耐用。通过搭配元器件，学生可以自行在网孔板上固定、安装、布局、走线和调试，培养学生的动手能力和操作技能。
5、实训板技术说明
为了延长器件的寿命，实训装置将器件安装在模板上，可由学生接线接到端子排上，并由端子排往外接线，避免低压电气元件因为多次旋拧而被损坏。
◆ WD01电源输入模块：由1个4P低压断路器、4个直插式熔断器（包括：座子和熔芯）及接线端子排等组成。
◆ WD02接触器模块（一）：由交流接触器和接线端子排等组成。
◆ WD03接触器模块（二）：由交流接触器、热继电器以及接线端子排等组成。
◆ WD04热继电器模块：由热继电器和接线端子排等组成。
◆ WD05二极管及电阻模块：由1个10Ω\25W的电阻、4个5048二极管及接线端子排等组成。
◆ WD06时间继电器模块：由1只时间继电器和接线端子排等组成。
◆ WD07绕线电机启动电阻模块：由3只2Ω/20W、3Ω/20W、10Ω/20W和接线端子排等组成。
◆ WD08A行程开关模块：由2个行程开关和接线端子排等组成。
◆ WD09按钮模块：由4个按钮开关和接线端子排等组成。
◆ WD12万能转换开关模块：由1个万能转换开关和接线端子排等组成。
◆ WD12B倒顺开关模块：由1个倒顺开关和接线端子排等组成。
◆ WD11日光灯模块：由日光灯管、镇流器、起辉器、灯管座和接线端子排等组成。
◆ WD11A白炽灯模块：由3个白炽灯、3个普通螺口灯座和接线端子排等组成。
◆ WD13A单联双控开关模块：由1个单联双控开关和接线端子排等组成。
◆ WD13B双联双控开关模块：由1个双联双控开关和接线端子排等组成。
◆ WD13C人体感应开关模块：由1个人体感应延时开关和接线端子排等组成。
◆ WD13D触摸延时开关模块：由1个触摸延时开关和接线端子排等组成。
◆ WD13E声控延时开关模块：由1个声控延时开关和接线端子排等组成。
◆ WD14A单相电度表：由1个单相电度表和接线端子排等组成。
◆ WD14B三相四线有功电度表模块：由1个三相四线有功电能表和接线端子排等组成。
◆ WD14C三相四线无功电度表模块：由1个三相四线无功电能表和接线端子排等组成。
◆ WD14D三相三线有功电度表模块：由1个三相三线有功电度表和接线端子排等组成.
◆ WD21绕线电阻：由3个75Ω/75W等端子排组成
◆ WD22A交流电流表模块：由3个指针式交流电流表和接线端子排等组成。
◆ WD22B交流电压表、功率因素表、有功功率表：由1个指针式交流电压表、1个三相功率因素表、1个三相有功功率表和接线端子排等组成。
◆ WD24电流互感器模块：由3个电流互感器和接线端子排等组成。
◆ WD25转接模块：由接线柱和接线端子排等组成。
5、实训电机说明：
1）ZM14B三相鼠笼型异步电动机（380V/△）1只
2）ZM09C 三相绕线式异步电动机（380/Y）1只
6、维修电工实训考核装置配置表：
|
序号 |
型号 |
名称 |
数量/套 |
|
1 |
|
标准机柜（含网孔板） |
1 |
|
2 |
WD-300G |
电源及仪表 |
2 |
|
3 |
WD01 |
电源输入模块 |
2 |
|
4 |
WD02 |
接触器模块（一） |
2 |
|
5 |
WD03 |
接触器模块（二） |
2 |
|
6 |
WD04 |
热继电器模块 |
2 |
|
7 |
WD05 |
二极管及电阻模块 |
2 |
|
8 |
WD06 |
时间继电器模块 |
2 |
|
9 |
WD07 |
绕线电机启动电阻模块 |
2 |
|
10 |
WD08A |
行程开关模块 |
2 |
|
11 |
WD09 |
按钮模块 |
2 |
|
12 |
WD11 |
日光灯模块 |
2 |
|
13 |
WD11A |
白炽灯模块 |
2 |
|
14 |
WD12 |
万能转换开关模块 |
2 |
|
15 |
WD12B |
倒顺开关模块 |
2 |
|
16 |
WD13A |
单联双控开关模块 |
2 |
|
17 |
WD13B |
双联双控开关模块 |
2 |
|
18 |
WD13C |
人体感应开关模块 |
2 |
|
19 |
WD13D |
触摸延时开关模块 |
2 |
|
20 |
WD13E |
声控延时开关模块 |
2 |
|
21 |
WD14A |
单相电度表 |
2 |
|
22 |
WD14B |
三相四线有功电度表模块 |
2 |
|
23 |
WD14C |
三相四线无功电度表模块 |
2 |
|
24 |
WD14D |
三相三线有功电度表模块 |
2 |
|
25 |
WD22A |
交流电流表模块 |
2 |
|
26 |
WD22B |
交流电压表、功率因数表、有功功率表 |
2 |
|
27 |
WD24 |
电流互感器模块 |
2 |
|
28 |
WD25 |
转接模块 |
2 |
|
29 |
-- |
ZM14三相鼠笼型异步电动机(380V/Y)1只 |
2 |
|
30 |
-- |
ZM09C三相绕线式异步电动机（380/Y）1只 |
2 |
|
31 |
-- |
实训管理器 |
2 |
|
32 |
-- |
实训导线 |
2 |
|
33 |
-- |
配套工具 |
2 |
