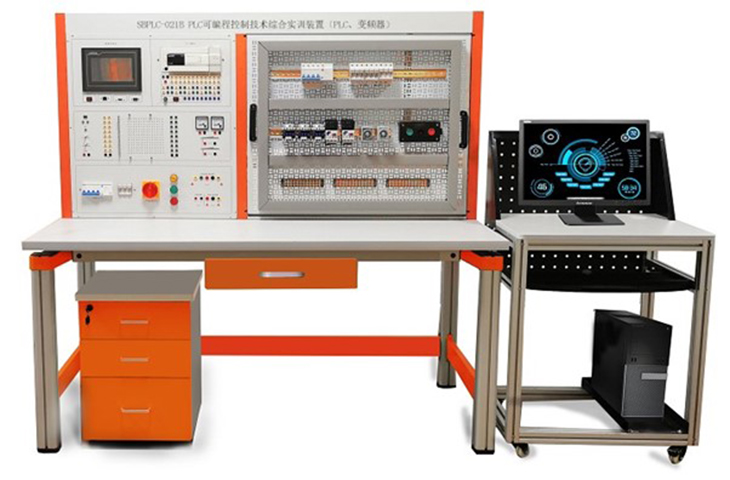

PLC可编程控制器实验台（三菱FX3U-48MR、变频、触摸屏）
SB-PLC2PLC可编程控制器实验台（变频、触摸屏）
PLC可编程控制器实验台 （含变频、触摸屏）可编程控制器（PLC）实验室设备由上海硕博教仪制造企业"硕博科教"提供，采用三菱、西门子、PLC可编程控制器实验装置 （含变频、触摸屏）可编程控制器（PLC）实验室是我系重要的实验室之一，学生在该实验室中可以自定设计方案完成课内实验，也可以自拟题目进行课外实验，加深学生对可编程控制器的理解，提高学生的实际动手能力。可编程控制器实验室除承担可编程控制器课程的原理、编程及基本应用实验、综合应用实验等教学任务外，还承担电子信息工程和自动化专业学生的课程设计、毕业设计等工作，采用西门子S7-200编程控制器，支持PLC基础实验：PLC的基本指令编程练习、装配流水线的模拟控制、五相步进电机的模拟控制实验、十字路口交通灯控制实验、水位控制实验等；PLC网络控制实验：PLC主机网络实验、PLC通讯实验、四层电梯实物模型控制等。
可编程逻辑控制器(PLC)技术一项实用性较强的技术。实验是可编程逻辑控制器课程教学的重要环节，通过实验可以使理论教学和实践能力的培养相结合，以理论指导实践，以实践验证基本理论；同时对提高学生对所学知识的综合运用能力，加强学生动手和实践能力，提高学生就业竞争力具有重要的意义。
一、PLC可编程控制器实验装置技术性能：
输入电源：三相四线（或三相五线）～380V±10% 50Hz；装置容量：＜0.5kVA、重量：100kg；外形尺寸不小于 ：1700mm×700mm×1500mm。
2、实训台要求：实训台要求为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方，具有漏电压、漏电流保护装置，安全符合国家标准。
3、控制屏要求：要求采用铁质双层亚光密纹喷塑结构，铝质面板。
（1）交流电源控制单元：三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
（2）服务管理器平台：要求具有定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
（3）电源及仪表平台：直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～30V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、直流24V继电器、信号转换座若干。
二、PLC可编程控制器实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱等组成。
（一）功能、特点
1）实验台包括
A．直流电压：0～15V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．三相四线380V输出，由三只电压表指示输出电压
D．0-30V/2A直流稳压电源输出
2）PLC主机及实验模块的输入输出端口均已引到面板上。采用插拔式自锁线连接实验，输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
4）PLC主机配置
配置三菱FX3U-48MR PLC主机， 24路数字量输入/24路数字量输出，集成通讯接口。
5）实训桌
实训桌为全钢结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜，左边位双开门柜用于存放实训模块，中间设有两个大抽屉用于放置工具及资料，右边为电脑主机放置柜，电脑主机柜和抽屉上方设有键盘托架，造型美观大方。
（二）实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．与、或、非逻辑功能实验
7．定时器、计数器功能实验
2)PLC模拟控制应用实训
1．自动装配流水线模拟控制
2．加工中心模拟控制
3．多种液体混合装置模拟控制
4．自动售货机模拟控制
5．抢答器模拟控制
6．自控轧钢机模拟控制
7．音乐喷泉模拟控制
8．四节输送带模拟控制
9．四层电梯模拟控制
10．机械手控制模拟控制
11．水塔水位模拟控制
12．自控成型机模拟控制
13．自动送料装车模拟控制
14．邮件分拣模拟控制
15．八段数码管模拟控制
16．天塔之光模拟控制
17．交通信号灯模拟控制
3）PLC、三相电机技能实训
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△启动控制
3.PLC控制的三相异步电动机启动停止控制
4）PLC、变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于PLC数字量控制方式的多段速
5）PLC、触摸屏技能实训
1.触摸屏指示灯对象实验
2.触摸屏开关对象实验
3.触摸屏数据显示实验
4.触摸屏数据输入实验
5.触摸屏对象实验
（三）PLC实训模块
|
序号 |
名称 |
型号 |
|
|
PLC主机挂箱 |
采用三菱FX3U-48MR,数字量24点输入/24点输出 |
|
|
实训挂箱一 |
装配流水线/加工中心/多种液体混合装置/自动售货机 |
|
|
实训挂箱二 |
抢答器/自控轧钢机/音乐喷泉/四节输送带 |
|
|
实训挂箱三 |
四层电梯/机械手控制/水塔水位/自控成型机 |
|
|
实训挂箱四 |
自动送料装车/邮件分拣/八段数码管/天塔之光/交通信号灯控制 |
|
|
变频器挂箱 |
配置三菱FR-D720 0.4KW变频器,变频器为一体式变频器，它将整流、逆变单元合在一起了。带矢量轴，实现矢量控制，带面板。 |
|
|
触摸屏实训挂箱 |
采用昆仑通态7英寸彩色大屏， TPC7062TI，1个232串口，1个485接口，1个以太网接口 |
四、配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
|
|
电源、信号源、仪器控制屏 |
台 |
1 |
|
|
|
|
实训考核桌 |
张 |
1 |
|
|
|
|
PLC实训模块 |
块 |
1 |
实训挂箱一 |
装配流水线/加工中心/多种液体混合装置/自动售货机 |
|
|
|
|
|
实训挂箱二 |
抢答器/自控轧钢机/音乐喷泉/四节输送带 |
|
|
|
块 |
1 |
实训挂箱三 |
四层电梯/机械手控制/水塔水位/自控成型机 |
|
|
|
块 |
1 |
实训挂箱四 |
自动送料装车/邮件分拣/八段数码管/天塔之光/交通信号灯控制 |
|
|
|
块 |
1 |
实训挂箱五 |
继电器控制实验挂箱（一） |
|
|
PLC主机挂箱 |
套 |
1 |
FX3U-48MR |
|
|
|
变频器挂箱 |
块 |
1 |
D720 |
|
|
|
触摸屏实训挂箱 |
块 |
1 |
7英寸 TPC7062TI |
|
|
|
三相电机 |
台 |
1 |
交流380V/△/Y/180W |
|
|
10 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
|
|
实验导线 |
条 |
15 |
蓝色Ф4自锁线（100CM） |
|
|
|
|
条 |
15 |
绿色Ф4自锁线（100CM） |
|
|
|
|
条 |
2 |
黑色Ф4自锁线（100CM） |
|
|
|
|
条 |
6 |
黄色Ф4自锁线（30CM） |
|
|
|
|
条 |
2 |
黄色Ф4护套自锁线（100CM） |
|
|
|
|
条 |
2 |
绿色Ф4护套自锁线（100CM） |
|
|
|
|
条 |
2 |
红色Ф4护套自锁线（100CM） |
|
|
|
|
条 |
3 |
黄色Ф4护套自锁线（50CM） |
|
|
|
|
条 |
2 |
绿色Ф4护套自锁线（500CM） |
|
|
|
|
条 |
2 |
红色Ф4护套自锁线（500CM） |
|
|
11 |
计算机 |
台 |
1 |
自备 |
|
|
SBOGJDX--A机电、电气实验室设备(可编程序控制器PLC)、SBOGJDX-A/B机电、电气实验室设备(可编程序控制器PLC) |
