SB-52T现代单片机综合实验开发装置
单片机综合实验开发装置是一套台式多功能单片机· CPLD／FPGA综合实验开发装置(简称系统)，该系统结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术及单片机课程设计等实验项目，通过本系统可完成单片机、EDA等学科的原理接口实验和应用,为单片机实验室提供综合实验平台,同时也能满足"一体化教学"需求，对"单片机"课程的实验项目及"单片机课程设计"进行操作，能为教师开发新实验或进行科学研究工作提供良好的条件。

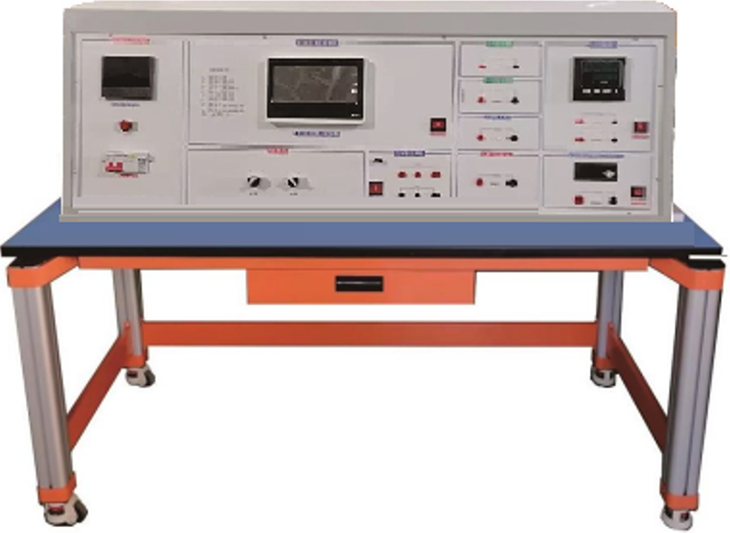

图片仅供参考
一、系统组成：
·硬件：
（1）仿真器与单片机系统扩展：51/96单片机仿真器，用户CPU（AT89S52），64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）输入/ 输出：128*64 LCD图文电路，字符式1602 LCD，16*16 LED点阵电路，6位静态数码管显示电路，十六位乒乓开关，八位按钮开关，十六位逻辑电平显示，四位BCD编码开关，射极输出，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路，VGA接口，IC-8、IC-14、IC-16、IC-20、IC-28、IC-40（锁紧）等集成电路插座。
（3）常用接口芯片：8155、8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L、74LS138等；
（4）控制对象：小直流电机闭环控制、步进电机、温度闭环控制、压力、继电器、电子音响喇叭、IC卡读写、语音录放(含话筒、喇叭)、十字路口交通灯模型等；
（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、AT24C02、LM331（V/F、F/V）、串行EEPROM（AT93C46）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。
（6）EDA接口：配置EDA下载板和相应IO接口，支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
（7）信号源、仪表：
· 配备函数信号发生器,提供三角波、正弦波、方波三种信号输出，信号频率2HZ～90KHZ可调，幅度VPP为10V连续可调。
·提供固定脉冲分频信号：1HZ、4HZ、8HZ、64HZ、256HZ、1KHZ、8KHZ、500KHZ、1MHZ、4MHZ、6MHZ、12MHZ、24MHZ。
·配备频率计和数字式直流电压表。
·软件：
系统配置Win98/2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源、漏电断路器。
·机箱：
为台式机，由控制屏和实验桌组成，控制屏有两大块的双面印刷线路板组成。
二、主要特点
（1）高性能仿真器：实验仪内置51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。
（2）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（3）二次开发：主机板留有扩展接口，通过单片机仿真器调试用户系统。
（4）在线下载：不需编程器，可直接烧录AT89S5X单片机。
（5）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运
行的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
（6）支持EDA开发：实现EDA、单片机实验需求。
（7）闭环控制：对温度、转速等控制对象实行闭环自动控制。
三、实验项目
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 /8155 A、B、C口输出方波实验；
（6）8255/8155 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；☆
（13）微型打印机打印字符、曲线、汉字实验；☆
（14）日历时钟PCF8563控制实验；
(15) I2C储存卡读写实验；
（16）语音芯片ISD1420控制实验（录音）；
（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
（29）CAN总线通讯接口实验；
（30）以太网TCP/IP协议接口实验；
（31）USB2.0通讯接口实验。
（32）DS18B20单总线温度测量实验
（33）红外线遥控收发实验
（34）TLC549串行A/D转换实验
（35）TLC5615 10位D/A串行转换实验
（36）PCF8563 I?C日历时钟实验
（37）看门狗实验
（38）PWM实验
（39）74LS138译码器实验
（40）串并转换（7 4 L S 1 6 4），扩展2位七段LED实验
（41）并串转换（7 4 L S 1 6 5）实验
(42)LM331电压/频率转换实验
（43）十字路口交通灯模型控制实验
（44）AT24C02 I2C总线存储器读写实验
（45）串行存储芯片93C46读写实验
（46）交通信号灯的控制实验
（47）直流电机闭环控制实验
（48）温度测量闭环控制
四，单片机课程设计（选配）
|
序号 |
实训包名称 |
配件 |
说明 |
|
|
配件名称 |
数量 |
|||
|
1. |
可燃气体报警仪
|
51单片机系统 |
1 |
使用可燃气体传感器，调理电路进行信号调理，单片机根据信号进行报警。 |
|
可燃气体检测模块 |
1 |
|||
|
配件、技术资料 |
1 |
|||
|
2. |
流量液位检测自动供水（带红外遥控）
|
51单片机系统 |
1 |
单片机实时检测并在LED上实时显示水流量信息，同时根据液位情况，控制水泵进行自动供水控制，水流量可手动进行调节。系统带红外遥控系统。 |
|
透明供水系统模型 |
1 |
|||
|
水泵 |
1 |
|||
|
流量检测系统 |
1 |
|||
|
液位检测系统 |
1 |
|||
|
红外遥控器 |
1 |
|||
|
配件、技术资料 |
1 |
|||
|
3. |
超声波倒车雷达
|
51单片机系统 |
1个 |
使用一对超声波传感器，单片机根据发射与接收超声波信号的时间差来计算距离，带温度补偿，结果用数码管显示 |
|
超声波测距模块 |
1个 |
|||
|
显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
4. |
环境测试仪
|
51单片机系统 |
1个 |
使用温度、湿度、光强传感器，测量环境温度和湿度及光线明暗 |
|
环境测试模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
5. |
出租车计价器
|
51单片机系统 |
1个 |
直流电机模拟车轮，用霍尔传感器测里程，用LCD显示里程、单价、总价、等信息 |
|
液晶显示模块 |
1个 |
|||
|
直流电机模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
6. |
数字式多路温度采集系统
|
51单片机系统 |
1个 |
对8组DS18B20同进进行温度采集和显示 |
|
DS18B20模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
7. |
数据采集系统
|
51单片机系统 |
1个 |
采用AD转换器转换模拟信号，再通过单片机串口发送到PC机，PC机对收到的数据进行显示 |
|
数据采集模块 |
1个 |
|||
|
串行通信模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
8. |
交通灯控制系统
|
51单片机系统 |
1个 |
用LED发光二极管模拟交通灯，数码管显示倒计时秒数 |
|
交通灯模块 |
1个 |
|||
|
显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
9. |
直流、步进电机控制系统
|
51单片机系统 |
1个 |
PWM控制直流电机转速，并用霍尔传感器测速；步进电机正反转控制、速度控制 |
|
电机控制模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
10. |
公交车报站器
|
51单片机系统 |
1个 |
公交车报站，语音提示，可进行语音录放控制 |
|
语音录放模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
11. |
红外测温仪
|
单片机系统 |
1个 |
使用热释红外传感器，实现非接触测量人体、物体温度，用数码管显示 |
|
红外测温模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
12. |
数字电子钟
|
51单片机系统 |
1个 |
年、月、日、星期、时、分、秒显示，程序中可设置初值 |
|
日历时钟模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
13. |
手机游戏
|
单片机系统 |
1个 |
单片机实现俄罗斯游戏，用LCD显示，键盘控制 |
|
液晶显示模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
14. |
电子称
|
51单片机系统 |
1个 |
测量物体质量，用数码管显示，提供法码，量程500克 |
|
压力测量模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
15. |
考勤机
|
51单片机系统 |
1个 |
IC卡应用于考勤机，身份识别 |
|
读卡器模块 |
1个 |
|||
|
键盘显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
16. |
U盘、SD卡读写器
|
U盘、SD卡读写模块 |
1个 |
可读写U盘/SD卡，U盘/SD卡自配 |
|
配件、技术资料 |
1份 |
|||
|
17. |
MP3音乐播放器
|
MP3播放模块 |
1个 |
可播放MP3音乐，并可自由更新MP3文件 |
|
配件、技术资料 |
1份 |
|||
|
18. |
无线语音传输系统
|
单片机系统 |
1个 |
无线数据传输模块实现数据传输，注：用户至少配两套系统才能完成传输功能 |
|
无线通信模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
19. |
基于CAN总线的汽车车窗控制
|
51单片机系统 |
1个 |
CAN总线方式通信，控制车窗的开合（模拟），注：用户至少配两套系统才能完成传输功能 |
|
CAN通讯模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
20. |
网络家电
|
51单片机系统 |
1个 |
通过以太网控制（模拟）空调的启动、停止和设置 |
|
以太网通讯模块 |
1 个 |
|||
|
配件、技术资料 |
1份 |
|||
|
21. |
GSM/GPRS通信系统
|
51单片机系统 |
1个 |
单片机控制GSM/GPRS通信模块实现自动拔号通话功能 |
|
GSM/GPRS网络通信模块 |
1 个 |
|||
|
配件、技术资料 |
1份 |
|||
|
22. |
GPS定位
|
51单片机系统 |
1个 |
单片机读取GPS模块信号：时间、经度、纬度、海拔、移动速度等，用LCD显示 |
|
GPS模块 |
1个 |
|||
|
液晶显示模块 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
23. |
语音识别机器人
|
语音识别控制模块 |
1个 |
单片机对语音进行识别，可以控制机器人前进、后退、左转、右转、跳舞等动作 |
|
机器人 |
1个 |
|||
|
机器人控制板 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
24. |
语音遥控小车
|
语音识别控制模块 |
1个 |
单片机对语音进行识别，控制小车前进、后退、左转、右转等动作 |
|
小车车体 |
1个 |
|||
|
小车驱动板 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
|
25. |
LED点阵显示屏
|
51单片机系统 |
1个 |
基于51单片机控制的多功能LED点阵显示屏，适合单片机实训中的项目教学，由64片8*8点阵LED模块组成，可同时显示16个16*16点阵的汉字。 |
|
LED显示屏 |
1个 |
|||
|
配件、技术资料 |
1份 |
|||
五、我厂最新通过Flash动画与3D虚拟仿真技术相结合的方式研发的数控式虚拟演示实验平台,其功能之强大,实验项目之多性能价格比之高令您叹服。（选配：）
电子实验演示屏装置连接示意图
可完成十五个控制实验项目：
1 交通信号灯的自动控制
2 机器人自动扫地雷
3 加工中心刀库捷径方向选择控制
4 驱动步进电机的控制
5 舞台艺术灯饰的控制
6 四层电梯的控制
7 LED数码管显示控制实验
8 交流电机Y/Δ形起动的控制
9 液体混合装置的自动控制
10 水塔水位自动控制
11 四级传送带的模拟运行
12 邮件分拣系统的模拟运行
13 数字逻辑分析仪实验
14 温度压力实验
15 连线自动捡测系统
可编程CPLD／ＦＰＧＡ部分实验isplsi1032下载应用实验,其它公司下载板为选配实验。
自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。
说明：实验项目打"☆"号为选配扩展卡实验。
