SBKJ-ZK型中央空调实训考核装置
中央空调综合实验设备是制冷专业重点
，主要培养家用制冷电器的安装、维护和维修能力，制冷电器核心设备压缩机的组装和维修能力，中央空调的运行管理能力。也是职业技能鉴定中心制冷高级工和技师考证点之一，能进行中央空调设备的测绘、运行管理、调试与维修等实训，设备主要由水冷式制冷系统（带冷却塔）、空气调节系统、冷库模型及电脑智能控制系统等组成。实训主要项目有：大型风冷式水机组的调试及维护、中央空调机组的安装及调试维护、中央空调风道装置的安装及维护，以及中央空调系统设计。为了验证理论学习空气调节以及空调设计知识，本实训室采用现场教学演示中央空调制冷制热系统，空调循环系统、空气净化环节等等。
一、产品概述
中央空调实训考核装置 系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX3U PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

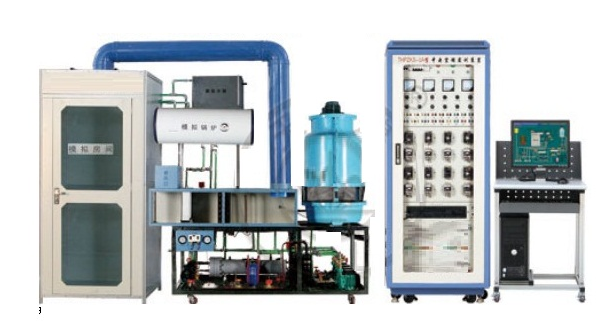

图片供参考，以实际供货为准
二、系统组成
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件、
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。（室内送风风机转速可调）
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
A.PLC:三菱FX3UMR
B.变频器：三菱FR-0.75K-CH
教师台和学生台电脑（1～32台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
工具仪表配置
1、品牌台式微机1台 （校方自备）
2、数字万用表1个
3、装配工具1套
四、实训项目
1、中央空调的结构及设备工作原理的全面深入了解和掌握；
2、中央空调的启动、运行、停止、调试技术的实训及考核；
3、中央空调的运行、调节操作实训及中央空调运行工况、各运行参数检测分析；
4、中央空调控制原理的实训；
5、可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
6、配套压力变送器、温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行参数进行采集、实时监控等实训；
7、采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能；
8、故障判断及设备故障解除实训）；
9、数据采集技术的应用及实训；
10、网络技术的应用及实训（远程控制）；
11、网络的安装及设置实训；
12、传感器及变送器安装和使用实训。
五、技术参数
1、工作电源：三相五线制 AC 380V±10% 50Hz
2、安装尺寸：长×宽×高=400×240×250cm
3、整机容量≤0.04 最大供冷量：7.5kW；最大输入总功率：6.5kW；制冷额定功率：3.8kW； 最大堵转电流：50A； 制热额定功率：2.0kW 额定输入电流：7A；循环风量：700m3/h；制冷剂：R22；漏电动作电流：≤30mA；安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
4、外形尺寸：6000mm×1200mm×3000mm（长×宽×高）
5)具备密码开机、定时关机功能，便于实验室管理。
六、中央空调配置清单
|
编号 |
名称 |
单位 |
数量 |
|
1 |
压缩机（3P）涡旋压缩机 |
台 |
1 |
|
2 |
压力控制器 |
只 |
1 |
|
3 |
模拟锅炉 |
台 |
1 |
|
4 |
储液器 |
个 |
1 |
|
5 |
水冷机组 |
套 |
1 |
|
6 |
冷却水系统 |
套 |
1 |
|
7 |
冷冻水系统 |
套 |
1 |
|
8 |
供暖系统 |
套 |
1 |
|
9 |
模拟客房，800*800*2000MM |
套 |
1 |
|
10 |
手阀 |
只 |
2 |
|
11 |
高低压表 |
只 |
2 |
|
12 |
膨胀阀 |
只 |
1 |
|
13 |
继电器 |
只 |
11 |
|
14 |
风机 |
个 |
1 |
|
15 |
风管组件 |
套 |
1 |
|
16 |
水泵 |
台 |
4 |
|
17 |
电磁阀（房间） |
只 |
1 |
|
18 |
电磁阀（水） |
只 |
2 |
|
19 |
蒸发器 |
只 |
2 |
|
20 |
过滤器 |
个 |
1 |
|
21 |
视液镜 |
个 |
1 |
|
22 |
空气加热器 |
个 |
1 |
|
23 |
温控器 |
只 |
1 |
|
24 |
中继电器 |
只 |
10 |
|
25 |
服务器（多台才配） |
台 |
1 |
|
26 |
模拟锅炉 |
套 |
1 |
|
27 |
冷却塔 |
个 |
1 |
|
28 |
水箱 |
套 |
2 |
|
29 |
钢架2000*1100*700MM |
套 |
1 |
|
30 |
配电控制柜1600*700*600MM |
台 |
1 |
|
31 |
7彩色寸触摸屏 |
个 |
1 |
|
32 |
微机与控制柜通讯连接线 |
条 |
1 |
|
33 |
触摸屏下载线 |
根 |
1 |
|
34 |
中央空调控制实训软件 |
套 |
1 |
|
35 |
实验操作指导书 |
套 |
1 |
|
36 |
电脑小推车600*500*800MM |
张 |
1 |
|
37 |
PLC（FX3U-48MR） |
台 |
1 |
|
38 |
数据采集系统 温度采集模块 |
套 |
1 |
|
39 |
压力采集模块FX2N-2AD |
块 |
1 |
|
40 |
压力传感器 0-10V.1.5MP.3.0MP |
个 |
2 |
|
41 |
温度传感器PT100 |
个 |
6 |
|
42 |
答复题服务器 |
套 |
1 |
|
43 |
智能答题考核软件 |
套 |
1 |
|
44 |
工业组态软件 |
套 |
1 |
|
45 |
PLC编程软件 |
套 |
1 |
|
46 |
中央空调PLC应用程序 |
套 |
1 |
|
47 |
中央空调组态应用程序 |
套 |
1 |
|
48 |
实验指导书、、线缆、配套工具 |
套 |
1 |
