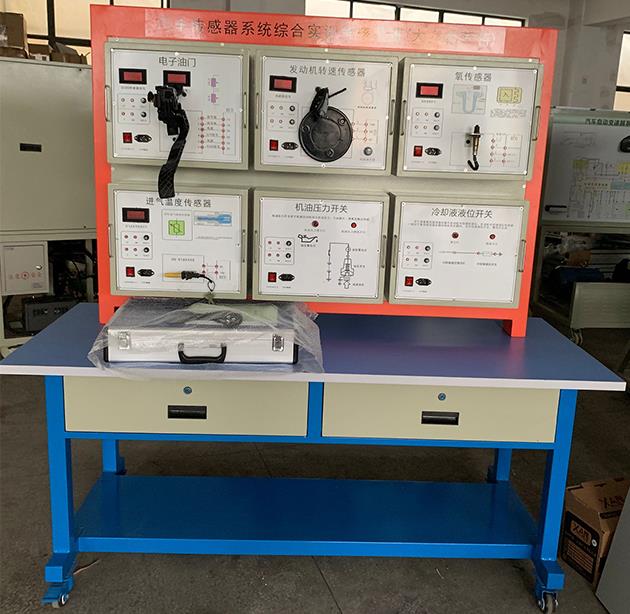

SBC-CGQ汽车传感器系统综合实训考核装置(大众帕萨特)
一、产品简介
汽车传感器系统综合实训考核装置本产品选装搭配汽车各类型单元模块板,展示汽车各类型单元模块系统的结构与原理；设置有电源系统,各单元模块板可灵活拆卸与安装,适用各类型单元模块板实训与考核。
本实训装置采用全新原厂BOSCH ME7.5电喷系统中的传感器,包括空气流量传感器、进气温度传感器、发动机转速传感器、冷却液温度传感器、氧传感器、爆震传感器、霍尔传感器、增压压力传感器、机油压力开关、冷却液液位开关和电子节气门组件等汽车传感器。系统部件均采用独立的模块化结构,更换方便,能根据需要扩展功能或开发新的实训项目,并与电路图符号相对应,需通过专用导线连接而构成汽车传感器系统,训练学生对传感器的维修判断能力。利用仪表可方便的在面板的连接插孔或检测插孔上读取检测信号。
控制屏采用铁质双层亚光密纹喷塑结构,采用通用尺寸挂放多层挂件,实训桌采用铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁）,用于放置工具及资料,挂件采用模块化的设计思想,挂箱高度尺寸统一,面板采用铝面板,上面的文字和图片采用UV喷绘工艺制作,保证十年内不掉色。
设备配套完整的实训相关配件,并提供详细的使用说明书和实训指导书。
二、功能特点
1．设备实现各类型单元模块搭接,展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装,可搭接成全车电器系统、也可安装独立的单元模块板。
3.各单元模块板框冲压成形,框架与模块板可分离,采用烤漆工艺。
4.每个模块上有接线检测端子和电路原理图,学生可对照电路原理图进行各个模块的线路连接实训,以锻炼学生实际动手和分析电路的能力；
5.独立模块化：根据实训内容需要,灵活调换各种实训模块,实现快速方便,一台多用的效果；
6.每个模块的线路难易程度不同,教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
7.系统元器件插接好线后,真实可运行的汽车电器各系统,充分展示汽车电器各系统的组成结构与工作原理。
8.操纵各开关,可真实演示汽车电器各系统的工作过程。
三、外形与颜色
设备外形：1740×650×1600mm(长×宽×高)
设备颜色：红/蓝/白
制造工艺
1．实训模块板
选配装各类型单元模块板,可灵活拆卸与安装。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺,厚度0.3mm.
3.设备底座架
3.1钢木性结构焊接
3.2内置方管：50*50*2.0mm
3.3表面采用亚光灰喷塑工艺,厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
