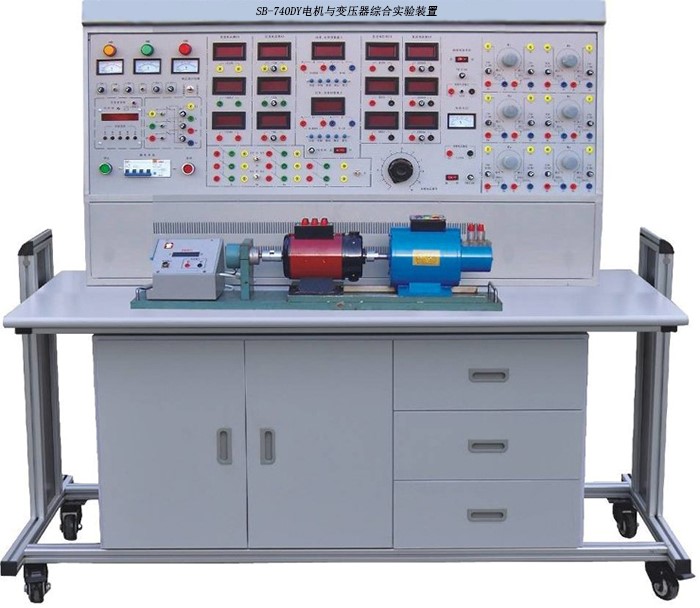

SB-740DY电机与变压器综合实验装置
电机与变压器综合实验装置,电机与变压器实训台,电机与变压器实训装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄,适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。电机变压器维修及检测实训装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电、自动化及相关电气的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。
一、电机与变压器综合实验装置特点：
1、综合性强：即能完成"电机拖动"实验又能完成单、三相变压器实验,还可扩展电气控制技术实验。
2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
3、电机导轨采用不锈钢制造,底板采用20mm厚轧钢板,电机运行噪音小,永不变形,保证了设备长期运行。
4、用"校正直流测功机"测原动机输出功率,完全克服了以往"涡流测功机"死区大、误差大的缺点。配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。
5、设有电压型和电流型漏电保护,相间、线间过载或短路由单片机全程监控自动保护功能。
6、设有定时器兼报警记录仪,适应实验室的开放式教学,便于老师对实验的管理与考核。
二、电机与变压器综合实验装置技术性能：
1、输入电源：三相四线380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、外形尺寸：1600×750×1300（mm）
4、装置容量：＜1.5KVA
5、重?量：200Kg
6、移动脚轮：100*60mm
三、电机与变压器综合实验装置实验项目：
（一）直流电机实验：
1、认识实验
2、直流发电机
3、直流并励电动机
4、直流电动机启动：串电阻启动、降压启动
5、直流电动机改变转向的方法
6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
（二）单相变压器实验：
1、单相变压器变比K
2、单相变压器空载实验,测取变压器空载数据IO、PO和UO。
3、单相变压器短路实验,测取变压器短路数据UK、IK和RK。
4、单相变压器负载实验,测取变压器负载数据UZ?= f（IZ）。
（三）三相变压器实验：
1、三相变压器绕组极性的测定
2、三相变压器联结组别的测定
（四）异步电动机实验：
1、三相绕线式异步电动机定子电阻的测试
2、三相异步电动机空载实验：测取空载时电压U0,电流I0、三相功率P0,绘制空载特性曲线
3、三相异步电动机短路实验：测取短路时电压UK,电流IK、功率PK,绘制短路特性曲线
4、三相异步电动机参数的求取
5、三相异步电动机在各种运行状态下的机械特性
四、电机与变压器综合实验装置的基本配备：
（一）实训屏（铁质双导亚光密纹喷塑,铝质面板）
1、交流电源：提供三相0～450V可调交流电源,同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器,功率1.5KVA）。可调交流电源输出处设有过流保护装置,当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表,通过切换开关,可指示三相电网电压和三相调压输出电压,并有指示灯指示外部电源输入和工作电源输出。
2、励磁电源：直流220V/0.5A,具有短路保护
3、电枢电源：直流0-230V/3A连续可调电源一路,具有短路保护
4、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。
5、测量仪表
（1）直流数显电流表二只：量程2000mA,0.5级,三位半数显。
（2）直流数显安培表二只：量程0～5A,0.5级,三位半数显。
（3）直流数显电压表二只：量程300V,0.5级,三位半数显。
（4）交流数显电流表三只：量程3A,0.5级,三位半数显。
（5）交流数显电压表三只：量程500V,0.5级,三位半数显。
（6）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质（感性显示"L",容性显示"C",纯电阻不显示）,并可存储15组测量数据,供随时查阅。
6、三相转换开关二组,单相转换开关一组
7、三相可调电阻器（三组90Ω×2/1.3A）
8、三相可调电阻器（三组900Ω×2/0.41A）
9、可调电阻器（900Ω×2/0.41A一只,90Ω×2/1.3A）
10、DQ05三相组式变压器（三只相同的单相变压器组成,原边220V/0.35A,副边55V/1.4A）
11、安全导线：手枪结构插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
（二）实验桌：实验桌主体为双层铁质亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,造型美观大方。
五、设备配置清单
序号 |
编号 |
名称 |
数量 |
1 |
DQ01 |
电源控制屏 |
1套 |
2 |
DQ02 |
实验桌+ 2只凳子 |
1套 |
3 |
DQ03-1 |
电机导轨、光码盘测速系统及智能数显转速表 |
1件 |
4 |
DQ07-1 |
直流复励发电机 |
1件 |
5 |
DQ09 |
直流并(他)励电动机 |
1台 |
6 |
DQ10 |
三相鼠笼式异步电动机 |
1台 |
7 |
DQ11 |
三相线绕式异步电动机 |
1台 |
8 |
GDQ12 |
线绕式异步电动机起动与调速电阻箱 |
1件 |
9 |
DQ19 |
校正直流测功机 |
1台 |
10 |
高可靠护套结构手枪插实验连接线 |
1套/50 |
|
11 |
工具 |
Φ3内六角(固定联轴器用) |
1把 |
12 |
工具 |
14的扳手（固定导轨上的电机用） |
1把 |
13 |
工具 |
长柄螺丝刀 |
1把 |
14 |
指导书 |
茂育实验指导书 |
1本 |
15 |
配件 |
电机连轴器 |
1套 |
16 |
配件 |
保险丝（10A,5A,1.5A,0.5A,3A） |
1批 |
17 |
软件 |
3D技能考核软件光盘+加密锁 |
1套 |
