SBGYD-01E-Y型电子工艺实训考核装置
一、电子工艺实训考核设备概述
电子工艺实训考核实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
（本设备电脑不是必须品,可以不配置）
（电子工艺实训装置参考图片,具体可按要求定制）

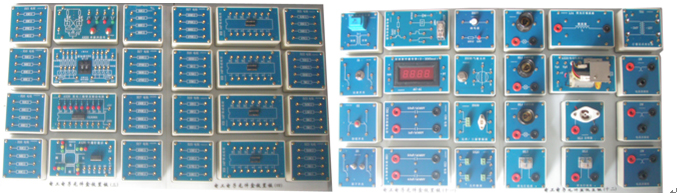

电工电子部分元件盒（共12块板,145块元件盒）
电工电子创新实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、电子工艺实训考核设备技术指标
（1）工作电源：两相三线AC 220V±10%? 50Hz
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1600×850×1920mm
（3）整机功耗：≤700V.A
（5）安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
（6）交、直流电源
A.各档交流电源,包括3V、6V、9V、12V、15V、18V、24V、共7种2A；具有中心抽头的17V? 0? 17V
B.直流稳压电源（0~24V、2A）,由多圈电位器连续调节,输出最大电流为2A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2,负稳压度<10－2,纹波电压: <5mV。
C.各档直流电源,包括±12V及±5V电源
(7)功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 |
≥10V |
输出阻抗 |
50Ω |
失真度 |
<1%（0.1HZ-- 1KHz） |
频率范围 |
0.1HZ～3MHz,采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节,正弦波输出具有20db,40db衰减 |
方波占空比 |
可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
频率计最高测量范围 |
100MHz,自动换档 |
（8）电表
A.数字直流电流表（AX4模块单元）:测量范围：0～2000mA
B.数字直流电压表:测量范围：0～30V,输入阻抗：47K?/V
C.数字直流毫伏表:测量范围：0～2000mV
三、电子工艺实训考核设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。电工电子单元模块共有156个,其中不仅包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块1多个,具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高
四、电子工艺实训考核设备可以完成的实训项目
模拟电子技术综合应用、创新实训项目目录
项目一常用二极管的性能测试及应用
项目二双极晶体管及场效管输出特性的测定
项目三单管放大电路的研究
项目四两极放大电路及负反馈放大电路的研究
项目五助听器电路的调试（电子产品线路）（综合应用）
项目六恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七三极管放大电路故障排除
项目八整流、滤波及稳压电路的研究
项目九直流稳压正、负电源电路的研究
项目十典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一OTL功率放大电路的故障排除
项目十二LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三运算放大器基本运算电路
项目十四对由运放器组成的积分运算电路、微分运算电路
项目十五对由运放器组成的电压比较器传输特性的研究
项目十六气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七方波、三角波和锯齿波发生器电路的研究与测试
项目十八三角波、方波及正弦波发生器的制作竞赛
项目十九RC（文式桥式）正弦波振荡器和制作与调试
项目二十电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目目录
一、基础实训项目
项目一基本逻辑门电路功能测试
项目二优先编码器功能测试
项目三二进制译码器和数据选择器功能测试
项目四全加器和超前进位全加器功能测试
项目五数值比较器功能测试
项目六七段码锁存/译码/驱动器功能测试
项目七各类触发器功能测试
项目八双向移位寄存器功能测试
项目九二一五一十进制计数器功能测试
项目十二位十进制计数/译码/驱动/显示电路
项目十一可逆十进制计数电路功能测试
项目十二N进制计数电路功能测试
项目十三555定时器基本应用电路
项目十四微分型单稳态触发器
项目十五集成单稳态触发器及其应用
项目十六集成施密特触发器及其应用
二、综合应用实训项目
项目十七声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八8线数据传输电路（电子产品线路）（综合应用）
项目十九4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三数控变频三角波-方波发生器
项目二十四移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七数字钟电路（电子产品线路）（综合应用）
项目二十八二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九交通灯控制电路（电子产品线路）（综合应用）
项目三十升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一光电转换加/减计数电路（电子产品线路）（综合应用）
三、电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五IGBT直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
四、电子产品安装调试综合技能实训项目
项目一声光控延时开关安装与调试
项目二遥控音乐门铃
项目三全控六管超外差式调幅收音机
项目四多功能防盗报警器
五、电子工艺实训考核设备的配置
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1 |
电子工艺实训桌 |
带万向轮灵活移动 |
1 |
张 |
铝合金框架 |
2 |
电子工艺电源台 |
1 |
台 |
铁质 |
|
3 |
函数发生器0.1HZ~3MHZ （正弦波、三角波、方波） |
1 |
台 |
已装实训台上 客户无须另购 |
|
4 |
数字频率计（可内测与外侧） |
100MHz |
1 |
台 |
已装实训台上 客户无须另购 |
5 |
工具 |
1 |
套 |
见表一 |
|
6 |
电工电子创新模块 |
配有12块放置板 |
1 |
套 |
见表二 |
7 |
电工电子创新模块二 |
1 |
套 |
见表三 |
|
8 |
实验连接线 |
1 |
套 |
||
9 |
2004 DXP6.0PCB绘图软件 |
1 |
套 |
拷贝版 |
|
10 |
KeilC51软件 |
1 |
套 |
拷贝版 |
表一、配套工具
序号 |
名称 |
型号/规格 |
单位 |
数量 |
1 |
烙铁（带架） |
35W |
套 |
1 |
2 |
剥线钳 |
鸿义 |
把 |
1 |
3 |
斜口钳 |
6寸 |
把 |
1 |
4 |
尖嘴钳 |
6寸 |
把 |
1 |
5 |
十字螺丝刀 |
新发 |
把 |
1 |
6 |
一字螺丝刀 |
新发 |
把 |
1 |
7 |
一字螺丝刀（小） |
得力 |
把 |
1 |
8 |
十字螺丝刀（小） |
得力 |
把 |
1 |
9 |
美工刀 |
把 |
1 |
|
10 |
配套资源库 |
上益 |
套 |
1 |
表二 、电工电子创新模块（元件盒）
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
1 |
RJ水泥电阻(5W) |
51Ω、100Ω、200Ω |
R01 |
1块 |
2 |
RJ金属膜电阻(2W) |
330Ω、470Ω、510Ω |
R02 |
1块 |
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
510Ω |
||||
680Ω |
||||
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
2K |
||||
3.3K |
||||
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
4.7K |
||||
6.8K |
||||
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
22K |
||||
47K |
||||
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
0.2Ω |
||||
0.4Ω |
||||
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
4.7Ω |
||||
10Ω |
||||
27Ω |
||||
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
47Ω |
||||
56Ω |
||||
68Ω |
||||
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
150Ω |
||||
200Ω |
||||
300Ω |
||||
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
470Ω |
||||
560Ω |
||||
680Ω |
||||
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
820Ω |
||||
1K |
||||
1K |
||||
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
2K |
||||
2.7K |
||||
3K |
||||
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
5.1K |
||||
6.8K |
||||
8.2K |
||||
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
15K |
||||
27K |
||||
33K |
||||
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
56K |
||||
62K |
||||
68K |
||||
17 |
RJ金属膜电阻(? 1/2W) |
100K |
R17 |
4块 |
270K |
||||
390K |
||||
470K |
||||
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
1M |
||||
2.2M |
||||
10M |
||||
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
180Ω |
||||
220Ω |
||||
620Ω |
||||
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
2.2K |
||||
2.7K |
||||
3.9K |
||||
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
20K |
||||
24K |
||||
47K |
||||
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
150K |
||||
220K |
||||
3M |
||||
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
1.1M |
||||
2M |
||||
2M |
||||
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
2200 pF |
||||
CBB聚丙烯膜电容 |
3300 pF |
|||
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
0.01μF |
||||
0.022μF |
||||
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
0.047μF |
||||
0.1μF |
||||
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
0.47μF |
||||
1μF |
||||
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
1μF |
||||
0.33μF |
||||
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
4.7μF |
||||
10μF |
||||
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
220μF |
||||
470μF |
||||
31 |
CBB聚丙烯膜电容 |
0.5μF （450V? AC） |
C08 |
1块 |
1.0μF （450V? AC） |
||||
32 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
1500 pF |
||||
CBB聚丙烯膜电容 |
2200 pF |
|||
33 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
CBB聚丙烯膜电容 |
33 pF |
|||
100 pF |
||||
34 |
可调电容 |
10～60 pF |
C12 |
1块 |
220 pF |
||||
20～120 pF |
||||
35 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
CL聚脂膜电容 |
2200 pF |
|||
5600 pF |
||||
36 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
0.01μF |
||||
0.1μF |
||||
37 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
33μF |
||||
47μF |
||||
38 |
WX线绕电位器（WX050） |
100(5W)(去盖) |
RP1 |
1块 |
39 |
WH碳膜电位器（WH118） |
470(2W)(去盖) |
RP2 |
1块 |
40 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
41 |
WX线绕电位器(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
42 |
WH碳膜电位器(WH5) |
10K (1/2W) (去盖) |
RP6 |
1块 |
43 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
44 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
45 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
46 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
47 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
48 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
49 |
绕线式电位器（WXD3-12） |
1K (2W) |
RP13 |
1块 |
50 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
51 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
52 |
色码电感 |
22μH |
L03 |
1块 |
82μH |
||||
180μH |
||||
53 |
色码电感 |
330μH |
L05 |
1块 |
柱形电感 |
47μH |
|||
色码电感 |
100μH |
|||
54 |
脉冲变压器（单双脉冲） |
KMB-0021 |
T05 |
1块 |
55 |
集成底座 |
8P |
IC1 |
2块 |
56 |
集成底座 |
14P |
IC2 |
5块 |
57 |
集成底座 |
16P |
IC3 |
4块 |
58 |
集成底座 |
18P |
IC4 |
2块 |
59 |
集成底座 |
20P |
IC5 |
1块 |
60 |
集成底座 |
28P |
IC7 |
1块 |
61 |
单向击穿二极管(稳压管) |
1N4728A (3.3V 1W) |
VS1 |
1块 |
1N4733A (5V 1W) |
||||
1N4735A (6.2V 1W) |
||||
62 |
单向击穿二极管(稳压管) |
1N4738A (8.2V 1W) |
VS2 |
1块 |
1N4740A (10V 1W) |
||||
1N4742A (12V 1W) |
||||
63 |
双向稳压管(1W) |
5V |
VS3 |
1块 |
8.2V |
||||
10V |
||||
12V |
||||
64 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
65 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
肖特基二极管 |
1N5818 |
|||
1N5819 |
||||
66 |
三极管 |
TIP42C |
VT1 |
1块 |
BU406 |
||||
散热器 |
ST25×2 |
|||
67 |
三极管 |
9012 |
VT2 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
68 |
三极管 |
9013 |
VT3 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
69 |
晶闸管 |
BT151 |
VT4 |
1块 |
场效应管 |
3DJ7 |
|||
散热器 |
ST25×1 |
|||
70 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
IRF9620(P沟道) |
||||
散热器 |
ST25×2 |
|||
71 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
1N4148×2 |
||||
散热器 |
ST25×2 |
|||
72 |
晶闸管电路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1块 |
散热器 |
ST25×3 |
|||
73 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
双向晶闸管 |
BT135 |
|||
散热器 |
ST25×1 |
|||
74 |
仪表开关 |
KN32B |
S1 |
1块 |
75 |
按钮开关 |
AN4 |
S2 |
1块 |
76 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
77 |
白炽灯座 |
HL1 |
1块 |
|
78 |
指示灯 |
6.3V |
HL4 |
1块 |
79 |
熔断丝 |
FU |
1块 |
|
80 |
电流表插座 |
SW |
2块 |
|
81 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
电阻 |
300Ω×8个 |
|||
82 |
稳压集成 |
LM337 |
BX04 |
1块 |
LM317 |
||||
散热器 |
ST25×2 |
|||
83 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
石英晶体振荡器 |
32.768石英晶体 |
|||
10MΩ电阻 |
||||
33 pF电容器×2 |
||||
84 |
扬声器 |
8Ω |
BX06 |
1块 |
85 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
LED |
5个大（红） |
|||
电阻 |
100Ω/0.25W |
|||
86 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
87 |
三极管插座 |
127-3T |
BX09 |
1块 |
元件插座 |
||||
88 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
89 |
音乐芯片 |
CF-60 |
BX11 |
1块 |
纽子开关 |
KNX1 |
|||
90 |
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
1000μF /50V |
|||
100μF /35V |
||||
0.1μF |
||||
稳压管 |
1N4733 (5.1V) |
|||
91 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
39Ω/0.25W |
||||
33Ω/0.25W |
||||
温度传感器 |
LM35 |
|||
珐琅电阻 |
RX20-10W 20Ω |
|||
纽子开关 |
KNX1×2 |
|||
电位器 |
470Ω(WH5) |
|||
铜电阻 |
Cu-50 |
|||
92 |
直流数字毫伏表 |
0～2000mV |
AX4直流数字毫伏表 |
1块 |
93 |
保险丝 |
FU |
AX5直流恒压源 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
470μF /50V |
|||
100μF /25V |
||||
0.01μF |
||||
集成 |
LM7812 |
|||
散热器 |
ST25×1 |
|||
94 |
电位器 |
10K（WH5）×2 |
AX9运放电路 |
1块 |
二极管 |
1N4148×2 |
|||
电容 |
10μF /35V |
|||
集成 |
OP07 |
|||
集成底座 |
8P |
|||
95 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
集成底座 |
8P |
|||
96 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
三极管 |
9013 |
|||
二极管 |
1N4148 |
|||
97 |
电容 |
1000μF/50V×2 |
AX12 78系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
98 |
电容 |
1000μF/50V×2 |
AX13 79系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
99 |
电位器 |
22K(WH5) |
AX14 单结晶体管触发电路 |
1块 |
单结晶体管 |
BT33 |
|||
电阻 |
2.2K/0.25W |
|||
100Ω/0.25W |
||||
560Ω/0.25W |
||||
三极管 |
9013 |
|||
二极管 |
1N4148Ω×2 |
|||
100 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
电阻 |
10Ω/0.25W×2 |
|||
电容 |
47nF×2 |
|||
10μF/35V |
||||
100nF |
||||
100μF/35V |
||||
集成底座 |
8P |
|||
101 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
集成底座 |
8P |
|||
102 |
拨码开关 |
红(5T)蓝(4T) |
AX17单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
103 |
拨码开关 |
红(5T)蓝(4T) |
AX18单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
104 |
光电开关 |
GP1A05HR×2 |
AX20电动机测速 |
1块 |
磁性电机 |
385 |
|||
固定支架 |
配套 |
|||
105 |
钮子开关 |
KNX1×2 |
AX21? 0-1置数单刀双掷开关 |
1块 |
106 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
CD1413 |
||||
集成底座 |
14P |
|||
16P |
||||
电阻 |
100Ω/0.25W×4 |
|||
51Ω/0.25W×4 |
||||
复位开关 |
AN4×2 |
|||
LED |
红×2绿×2 |
|||
107 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
钮子开关 |
KNX1 |
|||
轻触开关 |
（6×6×4.3）×10 |
|||
108 |
电阻 |
51K/0.25W×10 |
AX24 8421拨码盘 |
1块 |
夹板 |
KAS-3 |
|||
8421拨码开关 |
KAS-3×2 |
|||
二极管 |
1N4148×8 |
|||
109 |
集成 |
555 |
AX25 CP时钟脉冲源 |
2块 |
集成底座 |
8P |
|||
电位器 |
100k(WH5)×2 |
|||
电阻 |
10k/0.25W×2 |
|||
300Ω/0.25W |
||||
二极管 |
1N4007×2 |
|||
电容 |
10μF/35V |
|||
0.1μF |
||||
0.01μF |
||||
钮子开关 |
KNX1 |
|||
LED |
红（5个大） |
|||
110 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
集成 |
62083 |
|||
集成底座 |
20P |
|||
LED |
红×8 |
|||
111 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
集成底座 |
16P |
|||
电阻 |
100Ω/0.25W×14 |
|||
共阴数码管 |
0.5寸×2 |
|||
112 |
LED |
红×4绿×4黄×4 |
AX28交通灯电路 |
1块 |
电阻 |
51Ω/0.25 W×6 |
|||
集成 |
MC1413 |
|||
集成底座 |
16P |
|||
113 |
指针微安表 |
100μA |
1块 |
表三 、电子产品综合技能实训套件
序号 |
内 容 |
数量 |
1 |
声光控延时开关 |
1套 |
2 |
遥控音乐门铃 |
1套 |
3 |
全控六管超外差式调幅收音机 |
1套 |
4 |
多功能防盗报警器 |
1套 |
