2024年3月10日? PLC可编程控制器综合实训装置(S7-1200)

SBPLC-01BPLC可编程控制器综合实训装置

（PLC+变频+电气控制+触摸屏）

一、概述

网络型S7-1200PLC可编程控制器综合实训装置、可编程控制器实验实训室是电子工程院校自动化专业实验室,配备以西门子实验配置西门子S7-1200（CPU1214c）系列PLC主机,集成数字量I/O（14DI/10DO）系统、主要承担自动化专业的实训与实验教学。

PLC可编程控制器综合实训装置可承担的实验课程：可编程控制器原理与应用,PLC应用实践及本科生毕业设计场所。目前开设的实验包括：可编程控制器的基本指令编程练习、送料小车控制模拟、十字路口交通灯控制、三相异步电动机点动和自锁、延时正反转、星/三角换接启动、联锁正反转控制、电梯模拟控制等。

PLC可编程控制器综合实训装置、课程设计和毕业设计项目创造学生实训条件,促进了学科的建设和发展。通过实验可以使学生掌握可编程控制器的基本结构、工作原理、指令系统和编程方法；具备进行PLC控制系统设计、调试和维护的基本应用技能。

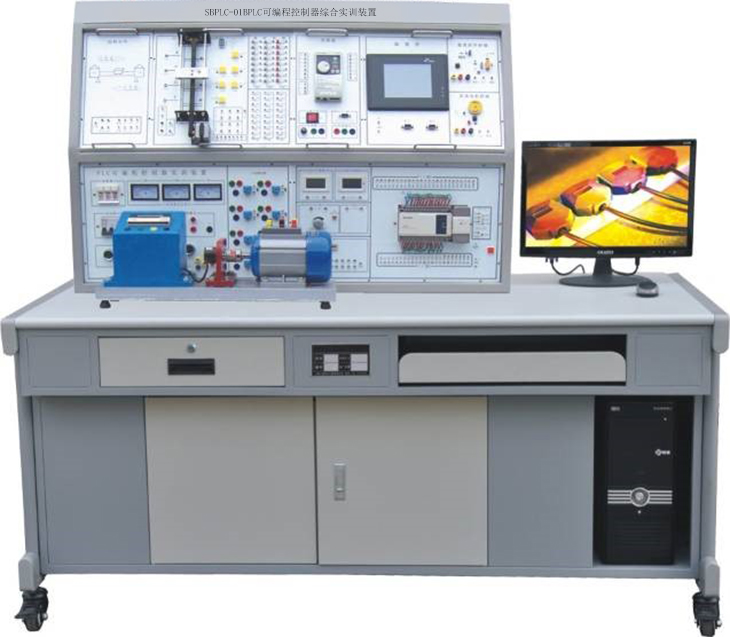

参考图

二、网络型PLC可编程控制器综合实训装置特点

1、采用积木组合式结构,含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等,配套组态监控软件、仿真实训软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象,实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。PLC实训对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

3．采用西门子S7-1200系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。

4．采用西门子V20变频器,功能广泛,动态响应高,驱动性能高。

5.采用工业及7寸触摸屏,兼容性强,画面编辑功能强,图库丰富,满足日常教学需求和工业控制要求。

6、多种通信方式：通过以太网总线,将实训装置（从站）PLC和主站PLC进行以太网主从通信。PLC与触摸屏实现S7通信,触摸屏画面可实时监控PLC系统运行状态和控制PLC系统。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10%? 50Hz

2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<400m

3、装置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保护：具有漏电压、漏电流保护装置,安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构,铝质面板）

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

4、主机实训组件

配置西门子S7-1200（CPU1214c）系列PLC主机,集成数字量I/O（14DI/10DO）,

5.变频器组件

配置西门子V20变频器,响应速度快,性能优越。

6.触摸屏实训组件

昆仑通态7英寸触摸屏,界面操作简便,图库丰富,操作性强。

（二）实训挂箱

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制,掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中"水流"及音乐的循环控制,掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对"生产流水线"顺序加工过程及十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对"水塔水位"和"储水池水位"变化过程的判断,了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对"液体混合装置"中不同液体比例及液体混合时搅拌时间的控制,掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过用用户投币数目的识别和自动售货机中各种"货物"的进出控制,掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（"钢锭"邮件"）来料数量、来料类别识别及对各种执行器（例如"电机"）启停时序的控制,掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留"位置"及自控成型机各方向"液缸位置"的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各方向"电机"运行方向及"刀库"进出刀、换刀过程的控制,掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制,初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制,初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12	SX12	自动洗衣机/电镀生产线	通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制,掌握多点PLC控制系统的综合应用能力。
13	BP1	变频器实训组件：配置西门子V20变频器	初步具有综合应用变频器的能力,了解变频调速在实际中的应用,掌握变频器调速技术及PLC综合控制技术。
14	CM1	触摸屏实训组件：昆仑通态7英寸	了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识,并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
15	WK1	典型电动机控制实操单元：交流接触器3只；时间继电器1只,3个按钮,3只交流指示灯,2只热继电器,元器件配置专用底座。	掌握一般强电系统的安装和调试工作过程知识,实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。
16	WK2	网孔板	学会电气控制系统中各元器件的布局规划、安装、调试过程知识。

（三）电机导轨、光码盘测速系统及数显转速表

包含光码盘测速系统（配有进口光电编码器）、数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与编码盘之间连接的同心度不超过±5丝,电机运行噪声小,实训参数典型,能较好满足实训要求。在导轨面板上设有五位数显转速表,显示当前转速；具有电压反馈信号；同时设有光电编码信号输出,包括A、B两个通道；能够完成各种速度开/闭环及定位实训。

（四）三相鼠笼异步电机：交流380V/△

（五）实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁）,用于放置工具及资料,电脑桌联体设计,造型美观大方。

名称	型号	数量	单位	备注
实验屏		1	台
电源控制屏		1	台	钢制喷塑
实验桌		1	张	铝木结构
学生凳		2	张
PLC主机	CPU1214C+SM1241+SB1232	1	台
通讯电缆	网线	2	条
通讯电缆	触摸屏通讯线	1	条
实验挂箱	抢答器/音乐喷泉	1	块
	装配流水线/十字路口交通灯	1	块
	水塔水位/天塔之光	1	块
	自动送料装车/四节传送带	1	块
	多种液体混合装置	1	块
	自动售货机	1	块
	自控轧钢机/邮件分拣机	1	块
	机械手控制/自控成型机	1	块
	加工中心	1	块
	四层电梯	1	块
	步进电机/直线运动	1	块
	自动洗衣机/电镀生产线	1	块
	变频器实训挂箱（v20）0.37KW	1	块
	触摸屏实验箱TPC7062TI（7寸工业级彩色）	1	块
软件	演示板原程序及西门子编程软件	1	套
软件	触摸屏编程软件	1	套
说明书	实验指导	1	册
连接线	实验连接线50cm自锁线	50	条
连接线	15cm自锁线	10	条
