SBGDPD-01B供配电所实训装置
(含一台变压器380V平变)
一、概述:
硕博SBGDPD-01B型供配电技术实验实训装置,依据劳动和社会保障部《变配电室值班电工职业标准》,参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容,可以作为职业学校、技工学校的供配电专业及相关专业学生 和变配电室值班电工培训考核鉴定平台。
二、特 点
1.一次系统采用典型、现场常用的真实元件,全力创造专业岗位的真实环境;
2.一次系统接线典型、丰富,可以模拟实现各种要求下的倒闸操作;
3.实训项目齐全,能较好地满足培训考核鉴定要求。
4.供配电实训倒闸每套装置可安排每组8-10人实训
5.微机保护实训每套可安排1组,每组5-6人实训
6.供配电接线操作实训可安排12组,每组1-2人实训
三、实训装置构成:
序号 |
设备名称 |
设备规格 |
单位 |
数量 |
1 |
10KV高压供配电实训系统 |
SB-BDS-01A |
台 |
2 |
2 |
低压供配电实训系统 |
SB-BDS-02A |
台 |
9 |
3 |
工厂供配电自动化控制系统 |
监控后台 |
套 |
1 |
4 |
仿真软件 |
附件 |
套 |
共1 |
3.1、高压配电操作实训室设备
3.1.1 产品概述:
10kv高压设备由1台计量柜、1台高压出线柜、(备注:为满足试验通电要求,配置变压器为:380V平变)共2台高压柜组成,在进线柜配置微机保护装置;
高压开关柜工艺及要求设计,分为母线隔室、断路器隔室、电缆隔室及低压隔室等,避雷器、电流互感器、接地闸刀、真空断路器等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。
变电所实训装置高压柜
参考图片(以实际为准)
3.1.2 技术参数:
序号 |
设备名称 |
设备规格 |
单位 |
数量 |
1 |
10kv高压配电开关柜计量柜 |
800×1500×2200mm |
套 |
1 |
2 |
10kv高压配电开关柜出线柜 |
800×1500×2200mm |
套 |
1 |
3 |
380V变380V平变变压器 |
定制 |
套 |
1 |
4 |
配套接线铝排 |
国标 |
套 |
1 |
5 |
配套易损器材 |
国标 |
套 |
1 |
6 |
工程材料 |
国标 |
套 |
1 |
7 |
实训指导书 |
|
套 |
1 |
外形尺寸:800×1500×2300mm
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
3.1.3产品基本配置:
10KV进线隔离柜详细配置清单:
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
10KV进线隔离柜 |
隔离手车 |
630A |
台 |
1 |
带电显示器 |
DXN |
套 |
1 |
|
显示器瓷瓶 |
|
只 |
3 |
|
小型断路器 |
DZ47-60/2P C4A |
只 |
3 |
|
按钮 |
LA38-22 |
只 |
2 |
|
蜂鸣器 |
HRB-P80 |
只 |
1 |
|
加热器 |
100W |
只 |
2 |
|
温湿度控制器 |
TR20-2H1 |
只 |
1 |
|
照明灯 |
CM-1,AC220V |
只 |
1 |
|
绝缘支柱 |
10KV |
只 |
3 |
|
触头盒 |
JYH1-10/150 |
只 |
6 |
|
静触头 |
¢49*82 |
只 |
6 |
|
穿墙套管 |
JCD6-10 |
只 |
3 |
|
小母线座 |
JH-15 |
只 |
1 |
|
接线端子 |
|
节 |
80 |
|
辅材费用 |
含导线,线鼻子,螺丝等 |
台 |
1 |
|
铝排及热缩套管 |
|
套 |
1 |
|
壳体 |
KYN28A-12 |
套 |
1 |
|
微机保护装置 |
提供检验报告 |
套 |
1 |
10KV总柜详细配置清单:
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
10KV总柜 |
真空断路器 |
VS1-12/630 25KA |
只 |
1 |
电流互感器 |
LZZBJ9-10A |
只 |
3 |
|
零序电流互感器 |
LXK-120 |
只 |
1 |
|
带电显示器 |
DXN |
套 |
1 |
|
电流表 |
42L6-A |
只 |
3 |
|
避雷器 |
YH5WZ-17/45 |
只 |
3 |
|
接地开关 |
JN15-12/31.5-210 |
只 |
1 |
|
小型断路器 |
DZ47-60/2P C6A |
只 |
4 |
|
小型断路器 |
DZ47-60/3P C6A |
只 |
2 |
|
触头盒 |
JYH1-10/150 |
只 |
6 |
|
静触头 |
¢49*82 |
只 |
6 |
|
绝缘子 |
|
只 |
6 |
|
小母线座 |
JH-15 |
只 |
1 |
|
温湿度控制器 |
TR20-2H1 |
只 |
1 |
|
转换开关 |
LW2-16D/9.6780.4 |
只 |
1 |
|
指示灯 |
AD11-220V |
只 |
5 |
|
按钮 |
LA38-12 |
只 |
2 |
|
旋钮 |
LA38-20×2 |
只 |
1 |
|
照明灯 |
25W,AC220V |
只 |
1 |
|
接线端子 |
|
节 |
80 |
|
辅材费用 |
含导线,线鼻子,螺丝等 |
台 |
1 |
|
铝排及热缩套管 |
50*5 |
套 |
1 |
|
壳体 |
KYN28A-12 |
台 |
1 |
2.1.4 实训项目:
1、高压器件的认知实训
2、高压一次回路图的测制实训
3、高压二次回路图的测制实训
4、高压配电电缆连接实训
5、真空断路器的检查与试验实训
6、10KV电压互感器认知实训
7、10KV电力互感器认知实训
8、高压柜接地刀认知操作实训
9、微机线路保护装置实训
1)保护和自动功能:
(1)三段式复合电压方向过流保护;
(2)反时限复压过流保护;
(3)三段式零序方向过流保护;
(4)反时限零序过流保护;
(5)合闸加速保护;
(6)低频减载功能;
(7)三相重合闸(无压或不检);
(8)过负荷告警;
(9)3U0 越限告警;
(10)TV 断线判别;
(11)独立操作回路。
2)测控功能:
(1)22 路外部开关量输入遥信采集,断路器位置、手动分闸及事故遥信;
(2)正常断路器遥控分合、小电流接地探测遥控分闸;
(3)IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模拟量采集的遥测;
10、高压供配电设计
11、智能抄表系统认知实训
3.2、低压配电操作实训室设备
3.2.1产品概述:
该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
2.2.2技术参数:
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:600×800×2200mm
额定电流:100A
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
3.2.3产品结构:
所有柜体均采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。
3.2.4基本配置及详细说明:
序号 |
设备名称 |
设备型号 |
设备规格 |
单位 |
数量 |
1 |
计量控制实训柜 |
GCK |
600×800×2200mm |
台 |
2 |
2 |
进线控制实训柜 |
GCK |
600×800×2200mm |
台 |
2 |
3 |
电容补偿实训柜 |
GCK |
600×800×2200mm |
台 |
2 |
4 |
出线控制实训柜 |
GCK |
600×800×2200mm |
台 |
2 |
5 |
联络柜 |
GCK |
600×800×2200mm |
台 |
1 |
6 |
三相异步电机 |
1.1KW 380V |
|
台 |
1 |
7 |
实训指导书 |
|
|
份 |
1 |
8 |
工程材料 |
|
国标 |
套 |
1 |
低压配电柜产品基本配置详细说明
N0 |
配置名称 |
型号规格 |
1 |
计量控制实训柜 |
配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。 |
2 |
进线控制实训柜 |
配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。 |
3 |
电容补偿实训柜 |
配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。 |
4 |
出线控制实训柜 |
配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。 |
5 |
联络柜 |
配置有隔离开关等,作为电能的分组控制。学生能自行连接控制线路。 |
6 |
安装调试 |
|
3.2.5实验内容:
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训
9、联络柜的接线实训
10、低压柜倒闸操作
11、低压供配电设计
12、低压供配电接线实训
3.2.6 低压柜由:计量柜、进线柜、补偿柜、出线柜、联络柜五个柜体组成。
3.2.6.1教学低压计量控制实训柜
1)、设备概述:
主要由三相有功电能表、三相无功电能表、接线铝排等组成,用于计量线路中有功功率与无功功率。
2)、技术参数:
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:660×800×2200mm
额定电流:250A
工作环境:温度0℃~50℃
相对湿度35~85% 海拔<4000m
3)、设备结构
整个柜体为钢制结构,经过机械加工成形,外表面喷涂彩色环氧聚塑,坚固美观。
4)、设备配置: (每台本配置)
序号 |
配置名称 |
设备型号 |
规格(长×宽×高) |
单位 |
数量 |
1 |
全钢制结构柜体 |
|
660×800×2200 |
台 |
1 |
2 |
三相四线有功电能表 |
DT862-4型 |
|
块 |
1 |
3 |
三相四线无功电能表 |
DX862-4型 |
|
块 |
1 |
4 |
电流互感器 |
|
|
套 |
3 |
详细配置清单:
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
计量柜 |
三相四线有功电度表 |
DTS196 |
只 |
1 |
三相四线无功电度表 |
DXS196 |
只 |
1 |
|
有功功率显示 |
6L2-kW |
只 |
1 |
|
无功功率显示 |
6L2-VAR |
只 |
1 |
|
电压表(指针式) |
6L2-V |
只 |
1 |
|
电流表(指针式) |
6L2-A |
只 |
3 |
|
综合显示仪表(数显式) |
PY194E-2S4 |
只 |
1 |
|
辅材费用 |
含导线,线鼻子,螺丝等 |
台 |
1 |
|
铝排及热缩套管 |
|
台 |
1 |
|
壳体 |
GCK 800*600*2200 |
台 |
1 |
3.2.6.2教学低压进线控制实训柜
1)、设备概述:
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成,主要用于线路中电源的隔离及带负载的启停控制。
2)、技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
3)、设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。
4)、设备配置:(每台本配置)
NO |
配置名称 |
型号 |
规格 |
单位 |
数量 |
1 |
全钢制结构柜体 |
|
600×800×2200 |
台 |
1 |
2 |
三相四线指针式电流表 |
正泰 |
|
套 |
3 |
3 |
三相四线指针式电压表 |
正泰 |
|
个 |
1 |
4 |
正泰万能转换开关 |
LW5D-16YH3/3 |
|
套 |
2 |
5 |
万能式断路器 |
DW15-200 |
|
个 |
1 |
6 |
电流互感器 |
LMZ3-0.66 |
|
套 |
4 |
7 |
控制箱 |
DK-10 |
|
个 |
1 |
8 |
分闸、合闸控制按钮 |
|
|
套 |
4 |
详细配置清单:
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
进线柜 |
断路器 |
DW15-630/160A |
只 |
1 |
电压表 |
6L2-V 450V |
只 |
1 |
|
电流表 |
6L2-A |
只 |
3 |
|
电流互感器 |
BH-0.66 |
只 |
6 |
|
电压转换开关 |
LW5-16YH3/3 |
只 |
1 |
|
空气开关(带漏电保护) |
DZ47LE-63/4P C40A 30mA |
只 |
1 |
|
辅材费用 |
含导线,线鼻子,螺丝等 |
台 |
1 |
|
铝排及热缩套管 |
50*6 |
台 |
1 |
|
壳体 |
GCK 800*600*2200 |
台 |
1 |
3.2.6.3教学电容补偿实训柜
1)、设备概述:
主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成,可根据驱动负载的性质自动地切换补偿电容的数量。
2)、技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:125A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
3)、设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。
4)、设备配置: (每台本配置)
NO |
配置名称 |
型 号 |
规格(长×宽×高) |
单位 |
数量 |
1 |
全钢制结构柜体 |
|
600×800×2200 |
台 |
1 |
2 |
电流互感器 |
LM2J1-0.5 |
|
套 |
3 |
3 |
交流接触器 |
CJ20-40 |
|
套 |
6 |
4 |
热过载继电器 |
JR36-63 |
|
套 |
6 |
5 |
有填料管式熔断器插座 |
RT14-32 |
|
套 |
6 |
6 |
正泰万能转换开关 |
LW-16 |
|
套 |
2 |
7 |
无功率自动补偿控制器 |
JKG2B-6 |
|
个 |
1 |
8 |
三相四线指针式电流表 |
正泰 |
|
套 |
3 |
9 |
三相四线指针式功率因数表 |
正泰 |
|
个 |
1 |
10 |
回路控制指示灯 |
|
|
套 |
12 |
11 |
电源线 |
|
|
m |
适量 |
详细配置清单
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
补偿柜 |
补偿电容器 |
BSMJ0.4 |
只 |
5 |
接触器 |
CJ19 |
只 |
5 |
|
小型断路器 |
DZ47-60/3P C25A |
只 |
5 |
|
功率因数表 |
6L2-C0$ |
只 |
1 |
|
自动补偿控制器 |
JKL5CF |
只 |
1 |
|
辅材费用 |
含导线,线鼻子,螺丝等 |
台 |
1 |
|
铝排及热缩套管 |
GCK |
台 |
1 |
|
壳体 |
GCK 800*600*2200 |
台 |
1 |
3.2.6.4教学出线控制实训柜
1)、设备概述:
主要由隔离开关、低压断路器、铝排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
2)、技术参数:
1、工作电源:三相五线 380V±5% 50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:860×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85% 海拔<4000m
3)、设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。
4)、设备配置: (每台本配置)
NO |
配置名称 |
型 号 |
规格(长×宽×高) |
单位 |
数量 |
1 |
全钢制结构柜体 |
|
600×800×2200 |
台 |
1 |
2 |
回路控制指示灯 |
|
|
套 |
4 |
3 |
三相四线指针式电流表 |
正泰 |
|
套 |
4 |
4 |
万能转换开关 |
LW-16 |
|
个 |
1 |
5 |
塑料外壳式断路器 |
DZ20J-100/3300 |
|
套 |
6 |
6 |
电流互感器 |
LMZ3-0.66 |
|
套 |
6 |
7 |
电源线 |
|
|
m |
适量 |
详细配置清单:
设备编号 |
设备元件名称 |
规格型号 |
单位 |
数量 |
出线柜(动力及照明柜 |
塑壳 |
NM1-63S/3300-16A |
只 |
6 |
接触器 |
CJX4 |
只 |
6 |
|
电流表 |
99T1 |
只 |
6 |
|
按钮 |
|
只 |
12 |
|
指示灯 |
|
只 |
12 |
|
辅材费用 |
含导线,线鼻子,螺丝等 |
台 |
1 |
|
铝排及热缩套管 |
|
台 |
1 |
|
壳体 |
GCK 800*600*2200 |
台 |
1 |

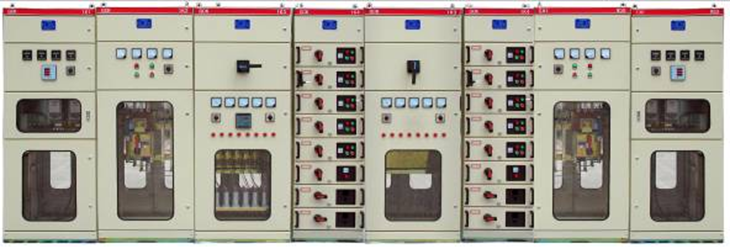

变电所实训装置低压柜
参考图片(以实际为准)
3.2.6.5 实验室智慧用电安全控制系统功能要求
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。
1)、智能终端:智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止!
2)、手机APP:用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制:可在微信小程序中远程控制智能开关的通断。
3)、PC端软件:每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计;具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关!
4)、后台系统:包含账号管理、设备管理、报修管理、用户管理,设备管理:
①、包含监控管理:实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间!
②、包含设备节点:可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5)、报修管理:用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。
6)、用户管理:可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。
现场需对功能逐一演示,提供有效、权威的证明文件,佐证该产品的可靠、安全、先进性。
3.3、变电站监控软件
1、概述
电力综合自动化监控系统支持基于多种通讯方式的分布式体系结构,采用对象化的设备描述方法,系统的描述由传统的面向远动的数据列表方式变为层次方式,对象层次可以任意嵌套,能够更直观更方便地反映电力系统的构成。
2、监控系统的主要功能模块
数据采集处理SCADA 模块
事件显示/打印/报警模块
图形画面历史报表显示打印模块
图形编辑器模块
数据库定义模块
报表编辑器模块
规约管理器模块
历史存档模块
3、监控系统的特点
1) 嵌入式实时库与商用库MS SQL Server 的无缝连接方式,以实时库为核心,实时数据的读写完全从内存获得,系统实时数据库是层次半关系型结构,满足计算机监控系统对实时性的要求,数据及进程可动态迁移,保证系统负载的动态平衡,提高了系统的可靠性,优化了系统性能。
2) 采用独特的网络事件驱动技术,在多种协议之上建立有用于网络消息传送的SoftBus通道,系统中各网络结点均可通过它传送和接收消息,从而扩充了Windows 事件驱动的技术,使系统在网络分布的形式下更好的遵守面向对象的设计思想,结构更加清晰。
3) 系统可根据不同的行政管理划分、地理位置信息、传输量及实时性要求,提供多种手段和方法构筑一个完善的分布式应用拓扑网络体系。
4) 采用组件对象模型的系统架构,其规范为IEC 61970 IEC 61968, 其中IEC 61970为SCADA/EMS 组件架构标准基础是美国电科院的CCAPI IEC 61968 ,为 DMS/LMS 配网电能计量负荷管理的组件架构标准,它们均是CORBA 在电力系统自动化领域的实现。上述优点是提供统一的应用接入标准,提供统一信息交换通道,即过去的SOFTBUS 技术,提供统一命令操作接口,优化分布式系统的效率。
5) 在与厂站或远方其他客户服务族互联时,支持多种标准网络通信协议,如TCP/IP X.25 ATM PPP SLIP 等并提供防火墙Firewall 机制有效隔离广播风暴。
6) 软件开发是利用建立在ActiveX 基础上的32 位的软件编译平台,采用面向对象的设计思想,软件功能模块可重新组态,保证了系统的可扩展性及可维护性。
7) 具有多种类型的规约库,包括部颁POLLING CDT SC-1801 IEC 870-5-101(102 \ 103)规约等,可按透明半透明不透明方式进行规约转换或转发。
8) 系统具有远程维护系统调试软件更新故障排除等功能。
9) 基于SVG 图形标准的统一界面,SVG 图形标准被AUTOCAD IE 等支持各种ActiveX控件,能够将它嵌入到其它的应用中,可以通过Web 向Internet 发布界面,与应用系统无关,仅仅是工程画面操作界面的制作便于统一管理。
10) 在采用双网结构时不单纯完成双机热备用的目的还增加了平衡网络负载的功能,在进行扰动数据传输时此功能能更好地保证系统的实时性。
11) 提供一种功能强大直观的高级计算处理语言,它所计算处理的对象直接选自实时数据库,计算结果可带时标存入数据库,使用户能方便灵活地增加新功能,高级计算处理环境提供的语言主要包括加、减、乘、除、幂运算、三角函数、LOG 函数、逻辑运算、位操作、系统时钟条件判断、循环语句、自定义过程调用、返回语句、函数调用、数据库操作、用户定义变量等。
12) 数据库能在线生成、修改和扩充,所有数据按名称访问,数据读写与数据处理对象绑定,与数据驻存地无关。
13) 监控系统包含了变电站的一些高级应用软件模块:电压无功控制VQC 应用模块、故障录波显示分析应用模块、小电流接地选线应用模块、五防系统应用模块等各个应用模块。既可与监控系统一体化运行,也可自成系统单独运行。
14) 具有网络拓扑分析和动态着色功能,动态着色是根据电网拓扑监视出的设备状态信息,以不同的颜色直观地显示出电力系统各个设备的电气状态。
4、主要功能
4.1、数据采集及处理功能
按电气间隔分布配置或集中配置综合测控终端完成开关量模拟量脉冲量等信息的采集及处理,并将处理后的信息上传。
4.2、控制操作功能
控制各电气间隔的断路器、电动隔离刀闸的分闸/合闸操作,控制操作可由站级工作站实现,也可在各间隔层测控终端通过手动操作完成。
4.3、防误操作闭锁控制功能 防误操作闭锁控制功能 防误操作闭锁控制功能 防误操作闭锁控制功能可以设计操作闭锁逻辑,达到防误操作。
4.4、报警及事件记录功能
将遥测越限、正常遥信变位、事故变位、SOE 、保护信息、遥控记录、操作记录等信息集中统一管理分类记录并处理。
4 .5、历史记录功能
负责定期地将处理后的数据保留入历史库以供趋势分析统计计算之用。
4.6、显示打印功能
支持多窗口分层显示各种接线图、地理图、系统图、曲线潮流图、事件列表、保护信息报表、三维棒图等,可人工自动或定时打印各种报表曲线事件等。
4.7、 操作票系统功能
能生成预演执行管理及打印操作票
4.8、保护设备管理功能
保护设备库管理、定值召唤及设置保护信息的处理等。
4.9、故障录波分析功能
对系统采集的扰动数据处理保存并进行波形显示故障分析打印等
4.10、 电压无功控制功能
按十五区图以手动或自动方式进行电压无功控制VQC
4.11 、小电流接地选线功能
发生小电流单相接地时系统自动报警并显示出接地的线路及相别
4.12、系统自诊断与自恢复功能
系统会不断的进行自我诊断,如发生错误,会自行修复
4.13、远动功能
可以实现数据的上传及远方控制
4.14 、远程监视和维护功能
利用Modem 实现远程监视及维护
4.15、 OPC服务器功能
可以作为OPC服务器使用,实现数据的无界限共享
5、主要技术指标
5.1、系统最大容量
遥测量2048 个
遥信量4096 个
遥控量256 个
遥调量128 个
电度量128 个
5.2、测控精度
5.2.1、模拟量测量准确度
交流电流电压量 0.2%
直流电流电压量 0.2%
功率电度量 0.5%
频率 0.02Hz
5.2.2 脉冲输入量
允许脉冲宽度 10ms
允许脉冲电平 30V
5.2.3 事故顺序记录
记录分辨率 2ms
5.2.4 遥控动作成功率
遥控动作成功率 100%
5.3有实时数据的画面整幅调出响应时间
画面调入 2s
数据刷新 1s(可设定)
5.4数据处理速度
从数据采集到主站显示 3s
遥调命令传输时间 2s(可设定)
遥控命令选择执行或撤销传输时间1s(可设定)
5.5数据通信
5.5.1 站内通信
以太网结构网络、ModBus-RTU
5.5.2远方转发
主备信道自动切换
速率300~64000 bps
5.6 历史数据存档
测量数据存档最小时间间隔为1Min 生存周期为2年
保护信息事件记录越限记录等生存周期为1年
5.7 系统可用率
系统可用率 99.98%
5.8 平均无故障时间
平均无故障时间(MTBF) 50000h
5.9 使用环境
环境温度 间隔层设备-20℃~+60℃
相对湿度 32%
附件:仿真软件
1.供配电系统综合教学仿真软件(具有软件著作权、网络版)
1.系统依据《电力安全生产模拟培训系列教材》《国家电网输变电工程工艺标准》标准,采用现代的可视技术和3D仿真技术而研制,以直观、生动的仿真形式对变电、供配电工程工艺进行说明讲解,以实现对工艺标准的深刻理解和掌握。
2.内容包括主变压器系统设备安装(变压器主体安装、变压器附件安装、变压器接地引线安装、变压器附属设备安装、箱柜安装及接线、抽真空注油、一二次接线)、配电装置及母线安装(断路器安装、隔离开关安装、互感器安装、避雷器安装、软母线安装、硬母线安装)、供配电(作业前准备、作业过程)、违章操作及纠正(开工准备、作业过程、工作终结)四大模块。
3.在教学设计上,每个单元精心设计了认知、应用过程、纠错等内容,在媒体设计上,以三维可视化编程技术为主,3ds Max制作动画素材,以更好地实现情境性与过程性。以便操作者循序渐进地得到训练。本系统做到了认识与实践相结合,实验与实训相结合,操作与指导相结合的方针,采用三维动画技术,具有很强的职业性、情景性、过程性、智能性。
2.供配电倒闸操作仿真训练教学软件(具有软件著作权、网络版)
软件分为两大部分,分别是送电操作和停电操作。送电操作和停电操作中各包括5个实训项目,依次是主变送电与停电、厂变送电与停电、机组送电与停电、直流屏送电与停电、冬用变送电与停电,每个项目中又包括若干个项目进程。软件采用三维可视化控制技术而制作,具有很强的情景性、过程性与互动性。
