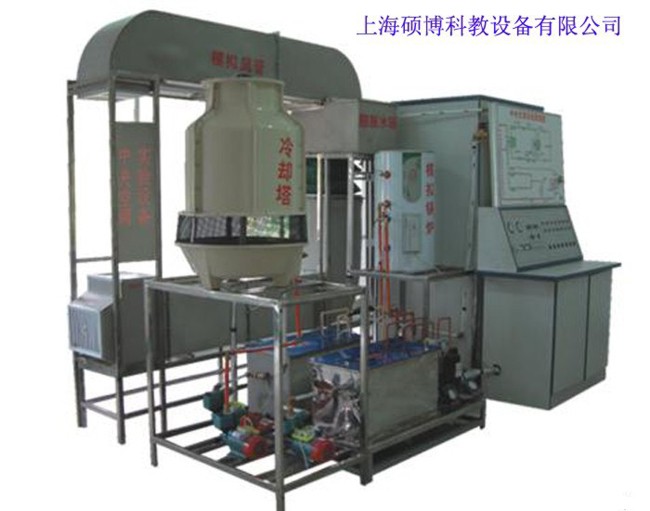

SBKT06型中央空调实验室设备 随着社会的发展,人们的生活水平不断提高,中央空调在大型商场、宾馆、写字楼、商住楼等许多方面得到越来越广泛的应用。中央空高调的设计、管理、维修在现代生活中也越来越重要。为便于人们了解、学习中央空调的基本原理、基础知识,掌握其管理、维护及维修方法,本公司专业技术人员开发生产中央空调实验台系列产品。
为了更好地满足各大院校的教学需要,在原来开发的中央空调实验设备的基础上,配备了RS-232串行通讯接口,可直接与电脑连接,由电脑控制软件控制整个实验台的运行,包括：总控台启动、制冷、制热、冷却水泵、冷却风机、制冷水泵、压缩机、电磁阀、制热水泵做演示,制冷、制热的温度设定等。
最大的特点是,通过传感器将空调状况实时反馈至电脑,能够同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的进出口温度,房间风管温度,随时显示制冷或制热的设定温度。有利于教学记录、采样、通过打印可提供进行理论分析的根据。本实验设备配备了电脑插口、电压表、电流表、压力表、温度显示器、工作指示灯、故障演示按钮。压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。
中央空调实验设备是将中央空调微型化,同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环,控制系统由总控台采用数控电路控制。用温度显示器分别检测蒸发器、冷凝器、冷却塔、模拟锅炉的进出口温度,便于学员观察、了解各物理参数的变化情况和系统的工作状况。实验台增加了一些辅助结构,使其能人为地制造各种在实际中可能产生的系统故障,方便学员了解故障的产生和排除故障的方法。
价格:69000元/套 （一）总控台主要组成：电源总开关、电压表、电流表、压力表、温度控制器、温度显示器、工作指示灯、故障演示开关等。
（二）制冷系统主要组成：压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵,制冷一级泵、制冷二级泵等。
（三）制热系统主要组成：电热式模拟锅炉、温度调节器、制热水泵乖。
（四）制冷、制热系统循环示教板：分别用彩色灯光演示其循环过程。
（五）中央空调制冷、制热循环输送管路用最新型彩色铝塑管以及铜件连接,并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间、或模拟风管,根据所需调节风速开关或风量。
中央空调实验设备主要技术参数
项目 |
主要技术参数 |
制冷 |
制热 |
电源 |
~50Hz 220V |
额定功率 |
2900W |
2300W |
额定电流 |
14.0A |
11.0A |
制 冷 剂 |
R22 5Kg |
外形尺寸 |
350×220×280(cm) |
冷却水泵 |
2.5 m3/h扬程＞15米 |
制冷水泵 |
1.8 m3/h扬程＞15米 |
制热水泵 |
1.8 m3/h扬程＞15米 |
模拟锅炉 |
1800W 8.5A |
风机盘管 |
3500 m3/h |
冷热风管 |
排热量1.6KV；排热面积8.5m2 |
送 风 机 |
2100m3/h |
注：以上参数若有变动,以产品所注参数为主。
操作说明
(一) 实验前准备工作
接通总控台电流,合上空气开关,首先,查看微机控制台信息是否正常,观察有无绿灯闪亮,若没有要检查输入接口或电源。然后,将选择按钮选定"制冷"处,进行预加水。
冷凝器侧预加水：将水灌入冷却塔的接水盘中,关闭截止阀F10,将冷却水泵按钮K1处于工作状态（绿灯亮）,至冷凝器水加满为止,冷凝器水箱水满与否可能透过有机玻璃板观察到（注意：水不能满出冷凝器外壳）。加好水后,关闭冷却水泵,并打开截止阀F10。
蒸发器侧预加水：关闭截止阀F3、F4,打开截止阀F2,将制冷水泵按钮K3处于工作状态（绿灯亮）,由膨胀水箱水加至蒸发器中,加满为止,蒸发器水箱水满与否可以通过有机玻璃板观察到,加好之后,关闭制冷水泵,并关闭截止阀F2。
锅炉测预加水：打开截止阀F3、F4和排水阀F6,关闭F1、F2,将制热水泵按钮K7处于工作状态（绿灯亮）,往锅炉加水,直至排水阀F6有较大的水流出,然后关闭F6,关闭制热水泵,停止加水,再关闭截止阀F4。
(二)操作过程
1、制冷实验
在确保水已加满后,打开截止阀K1、K2,关闭截止阀F3、F4。冷却水泵K1,冷却风机K2、制冷水泵K3、压缩机K4、电磁阀ⅠK5、电磁阀ⅡK6、处于工作状态（绿灯亮）,制热水泵K7处于关闭状态（红灯亮）。选择功能按钮选定"制冷"处,把制冷温控传感器放入蒸发器内,所显示的是蒸发器的当时温度。根据要求选择设定按钮,确定温度,（注：设定温度必须低于当时蒸发器的温度,否则,压缩机不能工作）,此时,制冷指示灯亮。
待制冷至设定的温度时,即会自动停机。第二次启动之前要将压缩机延时选择定为8—10分为宜,使压力平衡,方可启动。
2、制热实验
接通控制台电源,接通模拟锅炉加热按钮,将旋转钮选择打向40℃左右。打开截止阀F3、F4,关闭截止阀F1、F2,制热水泵处于工作状态（绿灯亮）,将K1、K2、K3、K4关闭状态,将功能选择按钮选定"制热"后,然后,根据要求选择设定按钮,确定温度,此时,制热指示红灯亮,当制热达到设定温度时,即会自动停机。
3、温度巡测及风速调节由微机控制,可以同时显示所有当前温度和设定温度。
手动控制,需分别按显示温度的按钮,通过温度显示器,观察当前温度。模拟房间,可根据需要进行开、关,风速Ⅰ、Ⅱ、Ⅲ档进行演示。模拟风管,根据风口Ⅰ（散流器）、风口Ⅱ（可调散流器）,进行演示。为了能使达到最佳演示效果,请分别进行模拟房间、模拟风道的演示
中央空调故障、故障现象及恢复方法
(一)制冷故障
序号 |
故障名称 |
故障产生办法 |
故障现象 |
故障解决方法 |
备注 |
1 |
漏氟 |
从截止阀JF4充氟口放氟 |
风机盘管无冷风,系统压力偏低,膨胀阀后液管结霜 |
加氟至正常 |
* |
2 |
氟太多 |
从截止阀JF4充氟口加氟至压缩机1.2倍电流 |
风机盘管冷风不强,视液镜有液状制冷剂,系统压力偏高 |
放氟至正常电流 |
|
3 |
膨胀阀损坏 |
关截止阀JF4,全关即全堵,半关即半堵 |
视液镜有液状制冷剂,风机盘管无冷风 |
完全打开截止阀Ⅱ |
|
4 |
压缩机吸气口堵塞 |
关截止阀JF4,全关即全堵,半关即半堵 |
风机盘管无冷风,视液镜有液状制冷剂,压缩机声音沉闷 |
完全打开截止阀Ⅰ |
|
5 |
系统冷却侧水泵不转 |
将按钮K1处于关闭状,红灯亮 |
系统高压侧压力升高,电流增大,压缩机过载保护器断开 |
将按钮恢复正常 |
|
6 |
冷却塔风机不转 |
将按钮K2处于关闭,红灯亮 |
系统高压侧压力升高,电流增大 |
将按钮恢复正常 |
|
7 |
制冷水泵不转 |
将按钮K3处于关闭状态,红灯亮 |
风机盘管无冷风,蒸发器侧水出现结冰现象 |
将按钮恢复正常 |
|
8 |
压缩机过载保护器损坏 |
将按钮K4处于关闭状态,红灯亮 |
压缩机不启动 |
5—8分钟将按钮恢复正常 |
|
9 |
压缩机启动电容故障 |
|
压缩机不启动,电流增大,过载保护断开 |
|
** |
10 |
电磁阀 |
将按钮K5处于关闭状态 |
风机盘管无冷风吹出,蒸发器侧水出现结冰现象 |
将按钮恢复正常 |
|
11 |
室内侧漏水 |
将塞子塞住水口或将出水管口抬高 |
集水盘有积水 |
拿掉塞子或恢复出水管口高度 |
|
注意：
4、所有故障应单独模拟；
5、*：为了节约氟里昂及防止污染,此故障模拟方法可如下：
在系统正常运行情况下,将截止阀JF1及截止阀JF3完全关闭,运行约半分钟后完全关闭截止阀JF2,打开截止阀JF1,即可模拟此故障。
故障恢复方法：将截止阀JF2及截止阀JF3完全打开约半分钟后依次关闭截止阀JF2、截止阀JF3。
6、**：模拟此故障极易引起压缩机损坏,本实验台不模拟此故障。
(二)制热故障
序号 |
故障名称 |
故障产生办法 |
故障现象 |
故障解决方法 |
备注 |
1 |
制热水泵不转 |
将按钮K7处于关闭状态 |
风机盘管无热风吹出 |
将按钮恢复正常 |
|
2 |
电磁阀故障 |
将按钮K5处于关闭状态 |
风机盘管无热风吹出 |
将按钮恢复正常 |
* |
注意：
1、所有故障应单独模拟；
2、*：故障同制冷；
3、K1—K6故障演示操作（即按钮关闭状态）
注意事项
1、本实验台使用电源为单相220V~50Hz,允许电压波动范围为210—242V,本实验台要求有独立的供电线路,电源引线截面不小于4mm2。要求实验台有可靠接地！！！
2、实验台中的制冷系统主机部分在搬运时绝对禁止倾斜。
3、本实验台所有制冷剂为R22,禁止其它制冷剂代替。
4、本实验台所有循环水应干净、无污染,每次作实验前应保证系统中有足够循环水,实验完成后,应将水排放干净。
5、在给制冷系统加氟时,应控制压缩机运转电流在其额定运转电流的±10%偏差范围内。
6、给实验台制造故障时,应尽快将他恢复正常,否则,长时间故障运行容易引起机器损坏。
7、实验台后侧应留0.5米的距离。
8、回气管温度若超过15度,应适当加入制冷剂。
一、主要配置：
1、制冷系统配置：
（1）、2P松下万宝空调压缩机器1台
（2）、2P蒸发机器1个
（3）、2P冷凝器1个
（4）、蒸发器冷却水箱1个
（5）、冷凝器冷却水箱1个
（6）、高低压、压差控制器1个
（7）、3/8制冷剂流动观察镜1个
（8）、3/8手阀2个
（9）、RF22NP5A热力膨胀阀1个
（10）、3.5MPa抗震冷媒表高压压力表1个
（11）、1.5MPa抗震冷媒表低压压力表1个
（12）、1/4加液手阀1只
（13）、水箱透明油机玻璃2块
（14）、900×1100mm主机机组机架1个
（15）、冷却塔3吨1个
（16）、25WZ15-0.55制冷水泵550W带热保护2个
（17）、25WZ12-0.37冷却水泵2个带热保护370W
（18）、球阀4只控制制冷制热作用
（19）、电磁阀交流220V2只控制房间,风管是否送冷温气
（20）、热力膨胀阀1个
（21）、900宽×900宽×1000高mm模拟房间1个
（22）、350风机盘管1个
（23）、风机盘管控制开关1个三档
（24）、模拟风管1套,内裁面为35×34cm
（25）、4×6冷凝器风管盘管1个
（26）、180W风管送风机1个
（27）、45W冷却塔风机1个
（28）、风管风机控制开关1个
二、制热系统：
1、HP50、1500W模拟锅炉1个
2、25WZ15-0.55制热水泵1个
3、模拟房间、风管、水箱同制冷系统
三、中央空调系统演示木板1个
四、中央空调控制台1个
1、3.5Mpa抗震冷媒高压表1只
2、1.5MPa抗震冷媒低压表1只
3、30A电源总开关1只
4、交流220V电压表1只
5、直流30A电流表1只
6、数码温度显示器1套
7、温度选择轻确开关12只
8、制冷制热轻确开关4只
9、故障显示轻确开关7只
10、状态指示灯32只
11、铝塑板实验面板1块
12、实验台、实验桌1套
13、中央空调带微机接口1个
14、中央空调控制方法,即可通过实验台控制,又可通过电脑控制。
15、中央空调电脑由需方配置,供方可代办。 |
