SB-ZGPS住宅楼一户一表及办公楼给排水系统实训装置

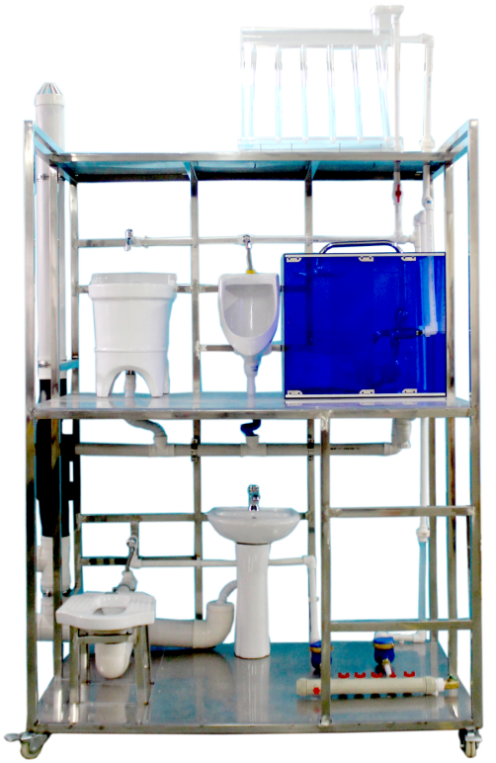

住宅楼一户一表及办公楼给排水系统实训装置,包括两层式结构的框架,及设置在框架上的住宅楼给水系统、办公楼给水系统和排水系统;所述住宅楼给水系统包括经水表井进入一层的给水总管及与给水总管连接的6根分户立管,其中一分户立管与设在一层上的蹲便器、立式面盆和整体浴室进水端连接,其余分户立管延伸至二层,各分户立管上均设有阀门和水表;所述办公楼给水系统的给水入管进入框架二层后经水表与设于二层的拖布池、立式小便器、挂式小便器和小便槽连接;所述排水系统包括一排水立管和与其连接的两根横管,两根横管分别设于框架一层和二层,并与各层上所设的用水设备排水口连接,教学效果好等优点。
⑴实训功能
1、整体式全真洁具和管路,透明地板,能看清隐蔽管路的全部结构和走向。
2、设置带苏维托排水系统的排水主立管演示,能了解苏维托排水系统的组成、结构和原理。
3、关键部位采用透明管路,能看清管路中水流的走向。
4、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
5、所有洁具和给排水设备都能全真演示。
⑵技术指标
外形尺寸：1500×1000×2400mm
框架材料：304不锈钢
地板材料：钢化玻璃
进水要求：0.05MPa～0.75MPa
安全保护：具有漏电自动保护装置和接地保护
⑶主要配置
办公楼给水方式为普通给排水,给水入管入框架后立管至二层,在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽,排水接至本层排水横管后再入立管。
住宅楼给水方式为一户一表式,给水入管设水表井,上面设分水器,各分户管设置阀门和水表（按6户计）,一层立管6根,至二层立管5根,二层布水管以上为四根,一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板,附带淋浴头、地漏,有接至屋顶的透明太阳能管,并装有太阳能模型）,按实际工程连接入排水横管后连入办公楼排水立管,再汇合集中排。
⑷实训项目
实训一：办公楼给水方式演示及实训
实训二：住宅楼给水方式演示及实训
实训三：横管和立管的结构和功能的认识实训
实训四：器具通气管和环形通气管的结构和功能的认识实训
实训五：拖布池、立式小便器、挂式小便器和小便槽的给排水原理和功能的认识实训
实训六：自闭阀式冲水蹲便器、立式面盆、整体浴室的给排水原理和功能的认识实训
