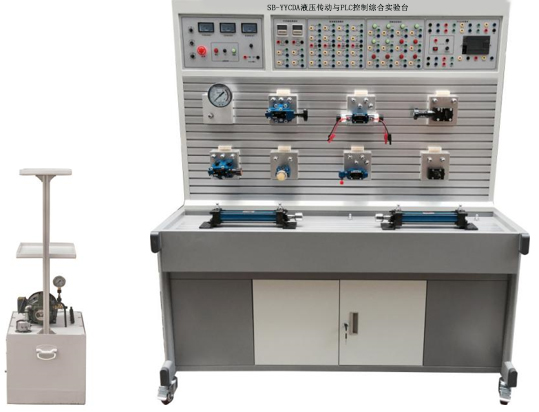

SB-YYCDA液压传动与PLC控制综合实验台
一、概述：
液压传动与PLC控制综合实验台是我公司根据高校机电一体化对电、液控制的教学大纲要求,我公司液压传动与PLC控制液压 的优点,采用了开放型实训台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。
集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接（一体化）再和油箱固定在一起,油箱和控制屏单独放置；带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。
二、实训装置功能：
1、实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。
2、实训台：铝材结构平台,主要用于安装液压相关元件,型材表面有标准的两道固定槽最上面层主要以电气控制位置。
3、实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构,带有集中收集实训遗油设计,训
桌下方设有元器件储存柜,用于存放元器件。
三、技术参数：
1、输入电源：三相五线,380V．允差±l0%,50Hz。
2、直流电源：DC24V
3、装置容量：<2kVA。
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1520mm×700mm×1750mm
7、液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表,L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r,转速1420r/min。电机：额定电压380V．额定功率1.5kW,绝缘等级B。
8、电源模块：电源部分别配有一个380V电压表、直流电压表、电流表,监视装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等,提供电气控制电路中的AC220V交流电压、DC24V直流电压
9、PLC主机模块：主机选用主机选用西门子主机选用西门子S7-SMART-20MR主机,12路开关量输入,8路继电输出。
10、配有控制模块：PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块、液压元件模块等。
11、通过机械控制,传统继电器控制,先进的PLC自动控制、监控技术于一体,灵活实现其功能。
12、液气压仿真教学软件：
（1）提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描述,各种回路
都逼真地模拟这些元件的工作过程及原理。
（2）并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及回路的设计、
测试和模拟。
（3）可设计并绘制符合工业标准化的回路图,包括：液/气压回路图、电液/气控制电路图、
液/气电-控制回路。
（4）软件能够判别回路设计是否正确,并给出提示。
（5）便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了学生的学习
兴趣,激发学习的主动性。
四、可以完成的实训项目
可完成几十种液压回路实训（学生也可自行设计搭建其它回路）,
（一）典型实验如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用"O"型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回单级调压回路
19、液压马达正反转实验回路
20、PLC编程软件学习和使用
21、PLC与计算机的通讯,在线调试、监控
22、PLC控制的液压基本回路实训（优化控制）
（二）叠加阀实验如下：
1、叠加式三位四通电磁换向阀实验回路
2、叠加式二位三通电磁换向阀实验回路
3、叠加式二位四通电磁换向阀实验回路
4、叠加式单向节流阀实验回路
5、叠加先导式溢流阀实验回路
6、叠加式叠加式液控单向阀实验回路
五、液压元器件配置清单：
序号 |
型号/规格 |
名称 |
数量 |
单位 |
1 |
实训台 |
1 |
台 |
|
2 |
1520×700×1750（mm） |
实训桌 |
1 |
张 |
3 |
S7-SMART-SR20 |
PLC主机模块 |
1 |
块 |
4 |
380V、24V |
电源模块 |
1 |
块 |
5 |
控制按钮模块 |
1 |
块 |
|
6 |
时间继电器模块 |
1 |
块 |
|
7 |
泵站 |
电机 |
1 |
台 |
8 |
变量叶片泵 |
1 |
台 |
|
9 |
油温液面计 |
1 |
只 |
|
10 |
空气滤清器 |
1 |
只 |
|
11 |
吸油过滤器 |
1 |
只 |
|
12 |
耐震不锈钢压力表 |
1 |
只 |
|
13 |
油管托盘架 |
1 |
套 |
|
14 |
油箱 |
1 |
只 |
|
15 |
MOB40-200 |
双作用油缸 |
2 |
只 |
16 |
负载液压缸 |
1 |
只 |
|
17 |
2FRM5-31B/15QB |
二通流量阀（调速阀） |
2 |
只 |
18 |
3WE6A61B/CG24N9Z5L |
二位三通电磁换向阀 |
2 |
只 |
19 |
4WE6C61B/CG24N925L |
二位四通电磁换向阀 |
1 |
只 |
20 |
4WMM6C50BF |
二位四通手控换向阀 |
1 |
只 |
21 |
三位四通手控换向阀 |
1 |
只 |
|
22 |
4WE6E61B/CG24N9Z5L |
三位四通电磁换向阀（O） |
1 |
只 |
23 |
4WE6J61B/CG24N9Z5L |
三位四通电磁换向阀（H） |
1 |
只 |
24 |
三位四通电磁换向阀（Y） |
1 |
只 |
|
25 |
三位四通电磁换向阀（M） |
1 |
只 |
|
26 |
DRVP10-1-10 |
单向节流阀 |
1 |
只 |
27 |
RVP10-10B |
单向阀 |
1 |
只 |
28 |
DB10-1-50B/100U |
先导式溢流阀 |
1 |
只 |
29 |
DBDH6P10B/100 |
直动式溢流阀 |
1 |
只 |
30 |
DZ10-1-30B/100 |
先导式顺序阀 |
1 |
只 |
31 |
DR10-4-50B/100Y |
先导式减压阀 |
1 |
只 |
32 |
SV10PA2-30B |
液控单向阀 |
2 |
只 |
33 |
液压马达 |
1 |
台 |
|
34 |
HED40P15/100Z14L24 |
压力继电器 |
2 |
只 |
35 |
三通 |
4 |
只 |
|
36 |
四通 |
3 |
只 |
|
37 |
YN-100ZQ/10MPa |
耐震压力表 |
1 |
只 |
38 |
叠加式三位四通电磁换向阀（O） |
1 |
只 |
|
39 |
叠加式二位三通电磁换向阀 |
1 |
只 |
|
40 |
叠加式二位四通电磁换向阀 |
1 |
台 |
|
41 |
叠加式单向节流阀 |
1 |
只 |
|
42 |
叠加先导式溢流阀 |
1 |
只 |
|
43 |
叠加式液控单向阀 |
1 |
只 |
|
44 |
行程开关（常开） |
2 |
只 |
|
45 |
行程开关（常闭） |
2 |
只 |
|
46 |
光电式传感器 |
1 |
只 |
|
47 |
电容式传感器 |
1 |
只 |
|
48 |
电感式传感器 |
1 |
只 |
|
49 |
胶管 |
M16*1.5/8I-W-0.9M(装好快速接头) |
10 |
根 |
50 |
M16*1.5/8I-W-0.7M(装好快速接头) |
10 |
根 |
|
51 |
电机电源线 |
1 |
根 |
|
52 |
实验导线 |
1 |
包 |
|
53 |
西门子 |
编程电缆 |
1 |
条 |
54 |
L-HL46 |
液压油 |
2 |
桶 |
55 |
液压实验指导书 |
1 |
册 |
|
56 |
PLC编程软件、程序 |
1 |
盘 |
|
57 |
工具 |
1 |
套 |
