勇士BJ80机械液压助力系统保养模块教具架
一、产品简介

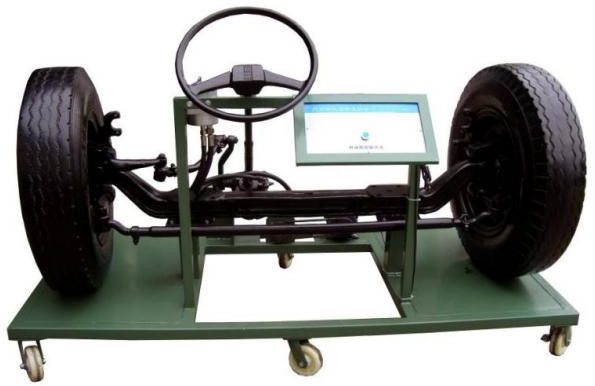

勇士BJ80机械液压助力系统保养模块教具架该设备采用翻新北汽BJ80汽车汽车前桥总成为基础,全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要,完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.真实可运行的汽车转向系和前桥悬架部件,充分展示动力转向与独立悬架的组成结构。
2.由三相电机做动力源带动助力泵工作,操纵方向盘,真实演示汽车动力转向的工作过程。
3.实训台安装有压力表,实时显示转向时助力油压的参数变化。
4.车轮底部装有转角盘,可分别显示各轮转向角度。
5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:1700×900×1100mm(长×宽×高)
动力电源:三相四线(三相五线380V±10% 50Hz)
工作温度:-40℃~+50℃
油 压 表:0~100kg/psi
三相异步电动机:
电压:AC 220V/380V
功率:1.5KW
转速:1400r/min
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
前桥悬挂机构 |
套 |
1 |
|
2 |
方向盘、转向柱、万向节、方向机、转向拉杆 |
套 |
1 |
|
3 |
助力泵 |
个 |
1 |
|
4 |
车轮 |
个 |
2 |
|
5 |
油压表 |
0~100kg/psi |
个 |
1 |
6 |
三相异步电动机 |
YT 90S-4 |
台 |
1 |
7 |
三相漏电保护开关 |
DZ47LE-32 |
个 |
1 |
8 |
转角盘(可选) |
个 |
2 |
|
9 |
移动台架(带自锁脚轮装置) |
1700×900×1100mm(长×宽×高) |
台 |
1 |
