新能源电工电子实验设备,新能源电工电子实验台

SBXNY-DGDZ新能源电工电子实验装置

一、概 述

满足1+X考证考核初中高级的作业项目任务需要。"新能源汽车电力电子技术基础实训模块"是针对大中专院校开设的《电力电子技术》、《半导体变流技术》等课程实验实训大纲的要求,结合劳保出版社出版的《职业技能鉴定培训教材维修电工(高级)》相关内容,而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置,也可作为新能源汽车电子电力基础培训设备。

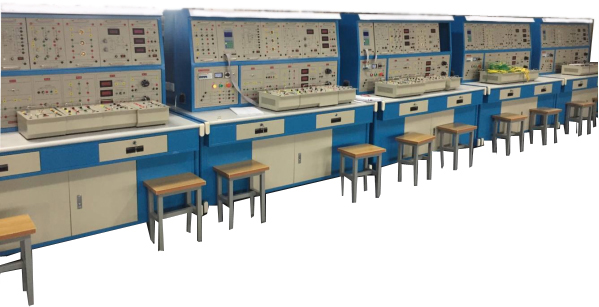

设备外型参考图片

二、技术特点

1、安全性可靠:本装置通过隔离变压器供电,而且具有接地保护、漏电保护功能,安全性符合相关的国家标准,确保人身安全;根据不同实验项目的特点,配备了两种不同的实验连接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

2、扩展性强:能满足各类学校相应课程的实验教学,实验的深度与广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。

3、直观性强:实验挂件采用分隔结构形式,正面为实验原理图和测试点,增强了学生对实验内容的感性认识与理性认识;面板布置合理,接插线方便,学生可独立操作实验,有利于提高学生实际动手能力。

4、先进性强:实验涉及了常用的四大类变流技术实验,且多为广泛应用的实用电路,但为教学方便,又不失其简洁性;本装置又从新器件高度来考虑,加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验,让学生对新器件有足够的认识和了解,紧跟时代步伐。

三、技术性能

1.输入电压:三相四线~380V±10%? 50Hz

2.工作环境:环境温度为-10℃+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1.5kVA

4.装置尺寸:1650mm×700mm×1580mm5%左右)

四、实训装置基本装备

实训装置由控制屏、实训桌以及各个实训组件构成

(一)控制屏:采用框架式结构,结构紧凑、牢固、美观大方,控制屏上层可挂实训组件。

(二)实训组件:

1.PE-01交流电源组件

提供三相可调交流电源(范围单相:0250V;三相0-450V),自带有过流保护和漏电保护功能,设有隔离变压器输出,实训安全。

1)三相电源首先通过三相漏电保护器,然后经接触器到隔离变压器,使输出与电网隔离(浮地设计)

2)电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。

2.PE-02功率二极管组件

提供大功率整流二极管七个(熔丝保护电路),钮子开关一个,作为整流和续流使用。

3.PE-03晶闸管组件

提供6只单向晶闸管,用于可控整流实训,设有RC阻容吸收及熔丝保护电路。

4.PE-04双向晶闸管组件

提供3只双向晶闸管,用于交流调压电路实训

5.PE-05 GTRMOSFETIGBT组件

提供GTR(大功率晶体管)MOSFET(功率场效应晶体管)IGBT(绝缘双极性晶体管)三种功率器件

6.PE-06三相芯式变压器组件

提供63.5V0.8A/127V0.4A芯式变压器一只

7.PE-07三同步变压器组件

设有由三同步变压器及一只三刀三掷开关组成。

8.PE-07D灯组负载组件

由三只250V/4A灯座组成,实训时作为电阻性负载使用

9.PE-08电抗器、变压器组件

提供平波电抗器一组,可供100mH200mH700mH选择,双路220V变压器一只

10.PE-9给定及电压指示组件

提供连续可调的+15V-15V给定电压,带输出指示。

11.PE-10交流电参数表组件

提供直有效值交流数字电压表一只,测量范围0500V,精度0.5级,三位半数显,输入阻抗10MΩ

提供真有效值交流数字电流表两只,测量范围05A,精度0.5级,三位半数显。

12.PE-11直流电参表组件

提供直流数字电压表一只,测量范围0300V,精度0.5级,三位半数显,输入阻抗10MΩ

提供直流数字电流表两只,测量范围05A,精度0.5级,三位半数显。

13.PE-12单相晶闸管触发电路(BT35单结晶体管)

提供单结晶体管来产生触发触发信号,用于控制单相晶闸管组成的整流电路;

14.PE-12 B TCA785集成触发电路

提供西门子TCA785,与KC04KC09)等相比它对零点的识别更加可靠,输出脉冲的齐整度好,移相范围更宽,同时它输出的脉冲可以人为自由调节,可用做单相整流或调压电路实训。

15.PE-13 TC787触发电路组件

采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点,而且装调简便、使用可靠,只需一只这样的集成电路,就可完成三相移相功能

16.PE-14可调电阻组件

提供90Ω×2/1.3A可调电阻一只,900Ω×2/0.41A可调电阻一只,作为纯阻性负载使用

17.电子元件基础认知学习套件(采用190mm×145mm的开模有机透明塑料底盒完成,面板采用PCB电路板工艺,具体参数如下)

(一)常用二极管学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式,列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管,双向触发二极管的实物及检测接口。

提供二极管、电容、电阻的综合应用电路:单相桥式整流滤波电路-DC5V电源的产生电路,带有熔丝保护及发光二极管指示,通入单相AC220市电即可工作(模块设有单相电源变压器),同时该DC5V电源可为其他模块检测供电之用。

(二)常用电阻学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

分为三个区域,分别为图例标示区、识读要点区及认知检测区。

图例标示区:展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法(直标法、文字符号法,数标法,色环法)。

识读要点区:展示色环符号的规定及各色环符号的代表意义,提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示,便于感性认识。

列出了常用电阻的单位符号及进阶关系。

认知检测区:提供碳膜电阻,包括1/4W1/2W1W三类小功率共6个实际电阻,全部为E24系列阻值;金属膜电阻1/4W1/2W1W三类小功率共6E96系列阻值实际电阻;贴片电阻类,包括120618122512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座(内孔2MM)。

(三)常用电容学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

分为三个区域,分别为图例标示区、识读要点区及认知检测区。

图例标示区:展示普通电容器(无极性)、电解电容器、可调电容器、双联可调电容器的符号。

识读要点区:展示E12E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。

列出了常用电容的分类及各类国产电容及代号。

认知检测区:提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容;同时还按照封装提供06030805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。

(四)常用晶体管(三极管)学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

对常用晶体管的分类及管脚判断进行了介绍,展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC的图示,列举了常用90133DJ6F的识读方法;展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC等实物,提供检测接口。

展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。

(五)常用数码管显示学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试,同时也能防止器件的损伤。

展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法,展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座(内孔2MM)。

(六)常用集成IC学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

展示常用集成IC封装形式,如圆形金属外壳封装、单列直插式(SIP)、双列直插式(DIP)、表面贴装(SOP)、引线载体(PLCC)、四方扁平(QFP)等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。

七、新能源电工电子实验设备配置清单

序号

编号

数量

1

PE-01

交流电源组件

1

2

PE-02

功率二极管组件

1

3

PE-03

晶闸管组件

1

4

PE-04

双向晶闸管组件

1

5

PE-05

GTRMOSFETIGBT组件

1

6

PE-06

三相芯式变压器组件

1

7

PE-07

同步变压器组件

1

8

PE-07D

灯组负载组件

1

9

PE-08

电抗器、变压器组件

1

10

PE-9

给定及电压指示组件

1

11

PE-10

交流电参数表组件

1

12

PE-11

直流电参表组件

1

13

PE-12

单结晶闸管触发电路

1

14

PE-12B

TC785触发电路

1

15

PE-13

TC787触发电路组件

1

16

PE-14

可调电阻组件

1

17

透明学习

套件

电子元器件学习/认知套件

6/

18

实验桌

铁质长方体封闭式结构,造型美观大方;设有抽屉、柜门,用于放置工具、存放挂件及资料

1

18

实验台

铁质

1

19

学生凳

钢木方凳

2

20

实训连接线

配备两种不同的实训联接线,两种不可以互插,实训安全。

1

21

实验指导书

1

22

正版3D辅助教学仿真软件(有著作权)

1.电工作业培训教学软件( 用电安全与触电急救仿真教学软件)

2.电机与变压器仿真教学软件

3.电力拖动仿真教学软件

1
