新能源汽车电工电子实训台

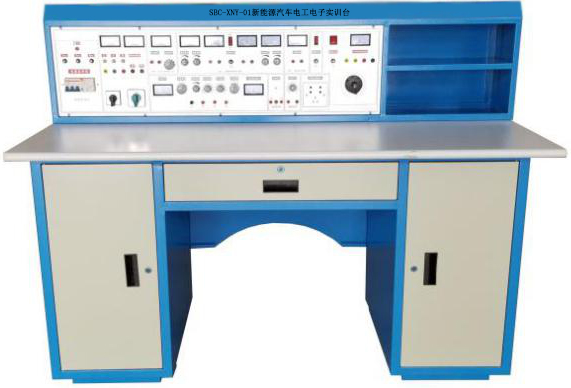

SBC-XNY-01新能源汽车电工电子实训台

一、新能源汽车电工电子 概述

新能源汽车电工电子实训装置配备各种交直流电源、信号源、仪表、电工电子实训模块、交流电路实训模块等。各模块的接口均已引至板上的专用插座,学生可自主搭接各种电工电子实训线路,

本实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术><数字电子技术>等课程要求,也可完成<电工基础><电工原理><电路与磁路><电工学><电力电子技术><电力拖动控制><电气控制技术>等多门课程的综合应用、创新实训要求,并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制

它由透明有机盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

二、设备技术指标

1. 工作电源:三相五线 AC 3800V±10%  50Hz

2. 温度:-1040℃;环境湿度:≤90%25℃

3. 外形尺寸:长××=1600×700×1200

4. 整机功耗:≤1.0KW

5. 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。

2、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

3、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

四、设备基本配置及功能

本实训装置主要由电源控制屏、实训桌、电工电子透明实训模块、实训连接线等组成。

(一)电源控制屏

交流电源部分

提供三相固定380V交流电源,380V交流电源输出处设有过流保护,相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表,通过波段开关切换可指示三相固定380V交流电源输出电压。

设有AC380V和路AC220V(隔离变压器输出)交流电源输出接口,可为电工实验提供安全供工作电压。

 低压交流电源:分3V6V9V12V15V18V24V七档可调,输出端具有短路保护功能,同时还提供带中心抽头双17V交流电源。

直流电源部分

1路输出电压均为030V,由多圈电位器连续调节,具有预设式过流过载保护功能,输出最大电流为2A,电源输出有0.5级数字电流表、电压表指示。

直流电源包括±24V±15V±12V±5V等八档电源

测量仪表

真有效值交流电压表一只

能对交流信号(20Hz20kHz)进行真有效值测量,测量范围0500V,量程自动判断、自动切换,精度0.5级,四位数码显示。

真有效值交流电流表一只

能对交流信号(20Hz20kHz)进行真有效值测量,测量范围05A,量程自动判断、自动切换,精度0.5级,四位数码显示。

直流数显电压表一只

测量范围01000V,分2V20V300V三档,直键开关切换,三位半数字显示,输入阻抗10MΩ,精度0.5级,具有超量程报警功能。

直流数显毫安表一只

测量范围02000mA,分20mA200mA2000mA三档,直键开关切换,三位半数字显示,精度0.5级,具有超量程报警功能。

功率输出函数发生器及频率计:

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。

4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围100MHz,自动换档。

智能功率、功率因数表:

24位专用DSP16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储15组测量数据,供随时查阅。

数字万用表:

直流电压: 200mV-1000V ±(0.5%+1dgt)

交流电压: 200mV-700V ±(0.8%+3dgt)

直流电流: 20uA-10A ±(0.8%+1dgt)

交流电流: 200uA-10A ±(1.8%+3dgt)

-- 电阻: 200Ω-200MΩ±(1.0%+1dgt)

模拟万用表MY47一只。

精密可调电阻箱1只。

五、本设备可以完成的实训项目

设备实训项目

电工基础实训项目

1)电气测量概述

2)直流电路

电气仪表的使用和测量误差的计算

电路元件伏安特性的测绘

未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用(综合应用项目)

电位、电压的测定及电路电位图的绘制

基尔霍夫定律的验证与应用

常用供电电路特点和电子电路最大功率输出条件的研究

实际直流稳压电源和直流稳流电源的研究(综合应用项目)

叠加定理的验证与应用―多信号叠加控制电路的研究(综合应用项目)

戴维南定理和电桥电路的应用(综合应用项目)

3)交流电路

电阻电感串联电路(日光灯电路)的分析与研究

阻容移相电路的应用―调光台灯电路的研究(综合应用项目)

交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究

RLC元件在交流电路中的阻抗与频率特性的研究与应用整流滤波电路的研究

RLC串联谐振电路的

三相四线制负载电压,电流的测量

三相三线制对称负载星形及三角形接法时负载电压与电流的测定

4)磁路自感、互感与变压器

自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法

互感电路的研究

单相变压器特性的研究

单相变压器并联运行特点的研究

5)电路暂态过程

一阶电路暂态过程的研究

微分电路和积分电路及其应用(综合应用项目)

模拟电子技术综合应用、创新实训项目

常用二极管的性能测试及应用

双极晶体管及场效管输出特性的测定

单管放大电路的研究

两极放大电路及负反馈放大电路的研究

助听器电路的调试(电子产品线路)(综合应用)

恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

三极管放大电路故障排除

整流、滤波及稳压电路的研究

直流稳压正、负电源电路的研究

典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

OTL功率放大电路的故障排除

LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

运算放大器基本运算电路

对由运放器组成的积分运算电路、微分运算电路

对由运放器组成的电压比较器传输特性的研究

气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

方波、三角波和锯齿波发生器电路的研究与测试

三角波、方波及正弦波发生器的制作竞赛

RC(文式桥式)正弦波振荡器和制作与调试

电容三点式LC正弦波发生器

有源滤波电路研究

直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)

数字电子技术综合应用、创新实训项目目录

一、基础实训项目

基本逻辑门电路功能测试

优先编码器功能测试

二进制译码器和数据选择器功能测试

全加器和超前进位全加器功能测试

数值比较器功能测试

七段码锁存/译码/驱动器功能测试

各类触发器功能测试

双向移位寄存器功能测试

二一五一十进制计数器功能测试

二位十进制计数/译码/驱动/显示电路

可逆十进制计数电路功能测试

N进制计数电路功能测试

555定时器基本应用电路

微分型单稳态触发器

集成单稳态触发器及其应用

集成施密特触发器及其应用

二、综合应用实训项目

声光控制节能路灯电路(电子产品线路)(综合应用)

8线数据传输电路(电子产品线路)(综合应用)

4位环形计数节拍发生器(电子产品线路)(综合应用)

秒脉冲信号发生器(电子产品线路)(综合应用)

救护车/消防车声响报警电路(电子产品线路)(综合应用)

D/A转换器将数码转换成单极性、双极性模拟电压

数控变频三角波-方波发生器

移位寄存器彩灯显示电路(电子产品线路)(综合应用)

8位优先编码器抢答电路(电子产品线路)(综合应用)

触摸式密码电子锁电路(电子产品线路)(综合应用)

数字钟电路(电子产品线路)(综合应用)

二位十进制计数符合电路(电子产品线路)(综合应用)

交通灯控制电路(电子产品线路)(综合应用)

/降阶梯波发生器(电子产品线路)(综合应用)

光电转换加/减计数电路(电子产品线路)(综合应用)

电力电子技术及应用、创新实训项目

晶闸管的控制特性及它作为固体开关的应用(电子产品)(综合应用项目)

单结晶体管触发电路(电子产品)(综合应用项目)

晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

IGBT管直流斩波电路的调试与分析

双向晶闸管单相交流调(调光台灯)电路的制作与调试(电子产品)(综合应用项目)

双极晶体管(BJTPWM控制直流电动机可逆调速电路(电子产品)(综合应用项目)
