2021年9月2日

新能源技术综合实训台,新能源技术综合

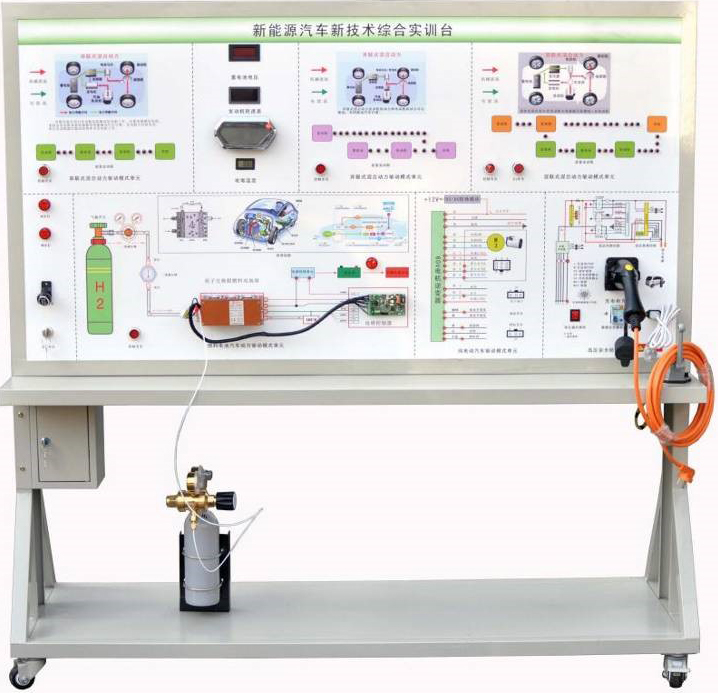

SBXNY-009新能源技术综合实训台

一、新能源技术综合 简介

新能源技术综合 采用5种不同新能源汽车(插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车)控制系统组成一体、高压安全等测试测量实训操作。

设备展示不同驱动模式和能量流动工况。

对比实训验证5种不同新能源汽车控制系统的不同的工况。

适用各院校对5种不同新能源汽车(插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车)控制系统理论和维修实训的教学需要。

适用于各院校对《新能源汽车与电力电子技术》、《新能源汽车概论》课程的教学需要。

二、新能源技术综合实训台功能特点

1.发光二极管闪光灯显示能量流动工况,能量流动与车况实时匹配。

2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照不同新能源汽车控制系统结构原理图和实物,认识和分析不同新能源汽车控制系统的工作原理。

3.高压模拟电源采用工业级电压,安装模拟故障开关培养故障诊断能力。

4.完成6种驱动模式的实训,对比实训验证5种不同新能源汽车控制系统的不同的工况。

5.面板上安装检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号单元端子脚的电信号,如电阻、电压、电流、频率、波形信号等参数。

6.真实的发动机运行组件,可真实操作混合动力系统的发动机怠速、加速、减速正常工况。

7.真实的发电机运行组件,可真实操作混合动力系统的发电工况。

8.真实的燃料电池运行组件,可真实操作燃料电池的工况。

9.台架带自锁脚轮,安装交流电源漏电保护装置、转动元器件外加装防护装置。

10.电机配套上位机软件,可真实检测与标定电机各项参数。

三、产品结构

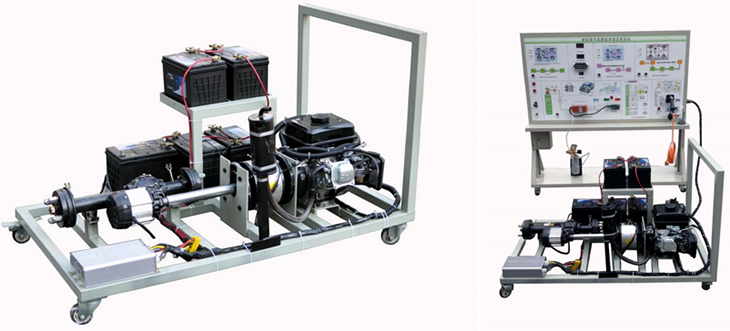

发电机、发动机、燃料电池及运行附件、电池组、逆变器、三相交流电机、传动机构、制动机构、故障模拟与考核装置、检测面板与可移动台架等组成。

四、技术规格

1.电源:380V交流电压;工作电压:12V/60V直流电压

2.工作温度:-5℃50℃

3.实训台尺寸:

检测台:1740mmX650mmX1700mm,运行台:1700mmX650mmX1500mm

产品工艺标准:

设备框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有30cm的桌面,方便放置资料、轻型检测仪器等。

五、实训项目

1.电池组的检查与维护

2.三相异步电机的检查与维护

3.逆变器的检查与维护

4.插电式串联动力系统故障诊断与排除

5.插电式并联动力系统故障诊断与排除

6.插电式混联动力系统故障诊断与排除

7.纯电动汽车动力系统故障诊断与排除

8.燃料电池汽车动力系统动力系统故障诊断与排除

9.纯电动车电机故障诊断与排除

10.高压用电安全培训

六.新能源技术综合实训台基本配置(每台)

序号

名称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图

1

2

充电桩组件

国标220V16A,3.5KW

1

3

充电插座与充电枪

国标

1

4

闪烁发光二极管灯条

配套

1

5

电动车电机

60V1KW

1

6

电动车电机控制器

60V1KW

1

7

油门踏板,制动踏板,动力电池组

配套

1

8

模拟指示灯

配套

1

9

操作开关

配套

1

10

高压安全防护模拟装置

配套

1

11

发动机

汽油机/配套

1

12

发电机与控制器

60V/配套

1

13

差速器/驱动桥

配套

1

14

电动车仪表

配套

1

15

转速表

配套

2

16

电磁离合器及制动器

配套

1

17

制动机构

配套

1

18

直流接触器

配套

1

19

移动台架

1

20

故障模拟与排除装置

配套

1

21

保险丝盒

配套

1

22

保修卡/合格证

配套

1

23

教师手册

配套

1
