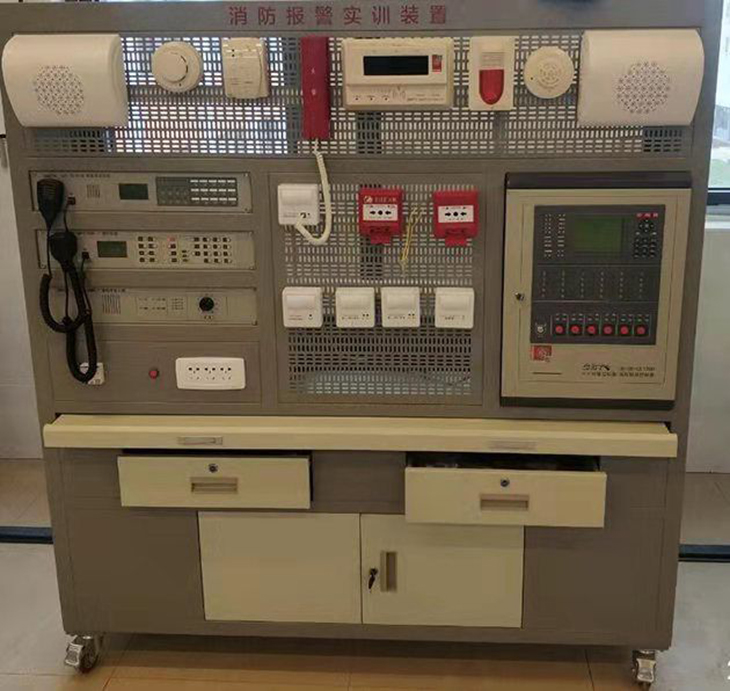

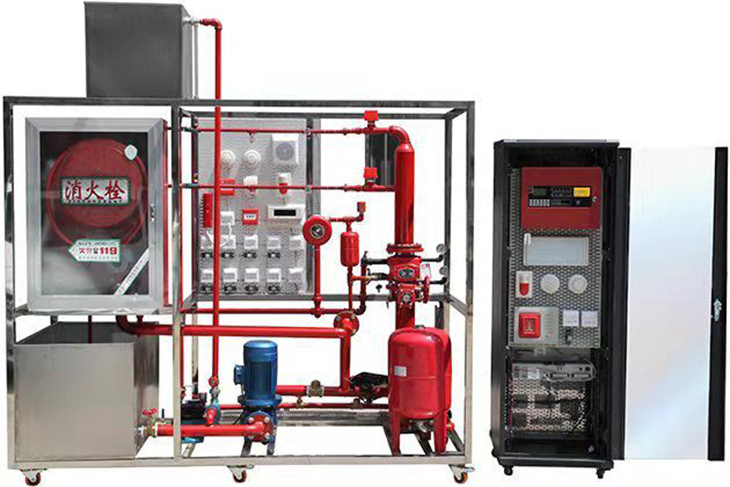

SB-C128消防报警实训装置,火灾自动报警
一、 系统概述
要求系统为智能建筑三大体系中的BAS(建筑设备管理系统)的一个独立的子系统。要求系统能通过消防系统中各个探测设备(烟感探测器及温感探测器)的参数变化进行火灾报警,并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心,对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等,主要由计算机、编程软件、监控软件、网络适配器等组成,,提供上述功能实物操作截图或相关证明文件。
二、实训内容
1.系统设备认识及接线操作
2.报警控制器、短路隔离器、联动接口模块的的安装与连接
3.火灾显示盘的安装、连接与使用
4.各种火灾探测器的安装与连接
5.智能输入、输出模块、声光报警器、报警按钮的安装与连接
6.元件地址编码设置
7.系统的管理操作
8.系统的数据查询操作
9.设备启停操作
10.单点操作
11.联动编程
12.线路故障的判断与处理
13.程序设置错误的判断与纠正
14.设计并安装一个简易应用系统
三、基本配置
1.电源控制屏(铁质双层亚光密纹喷塑结构)
提供交流电源:单相交流电220V 50Hz,带有过流保护
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
3.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式,提供上述功能实物操作截图或相关证明文件。
(5)2个总线回路,可连接254个现场器件
(6)1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
四.火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
五.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器,提供上述功能实物操作截图或相关证明文件。
六.输入模块、控制模块
输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
七.联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
八.手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警示灯点亮,同时向控制器发出火警信号;
九.消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
十.声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
十一.电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
十二、 技术参数
1.实训台工作电源:AC220V±10% 50Hz
2.工作环境:环境温度范围为-20℃~+45℃ 相对湿度<85%
3.外形尺寸:约1000mm×600mm×1800mm;
