电工电子及电力拖动实训室 电工电子及电力拖动实训室承担生产过程自动化技术、电气自动化技术和计算机控制技术的实践教学任务,实训室配有电工、电子、电力拖动技能实训与考核实训台,可以完成电工、电子及电力拖动课程的实训项目,同时可以为中级维修电工和高级维修电工职业技能考核提供进行实际操作训练及考核的平台,提高学生的实际操作技能。
一、电工电子及电力拖动实训 特点
1、采用网孔板式结构,器件可由学生自由安装,可为学生的接线、布线、线路调试、故障排查等能力的培养提供良好的平台。
2、设备配有小电机经特殊设计,可模拟工厂各类电机的电力拖动系统,并可满足维修电工的电路安装、调试、故障分析等技能训练要求。
3、设置电压型及电流型漏电保护、过电流保护及停电保护等安全保护体系,确保操作者的人身安全。

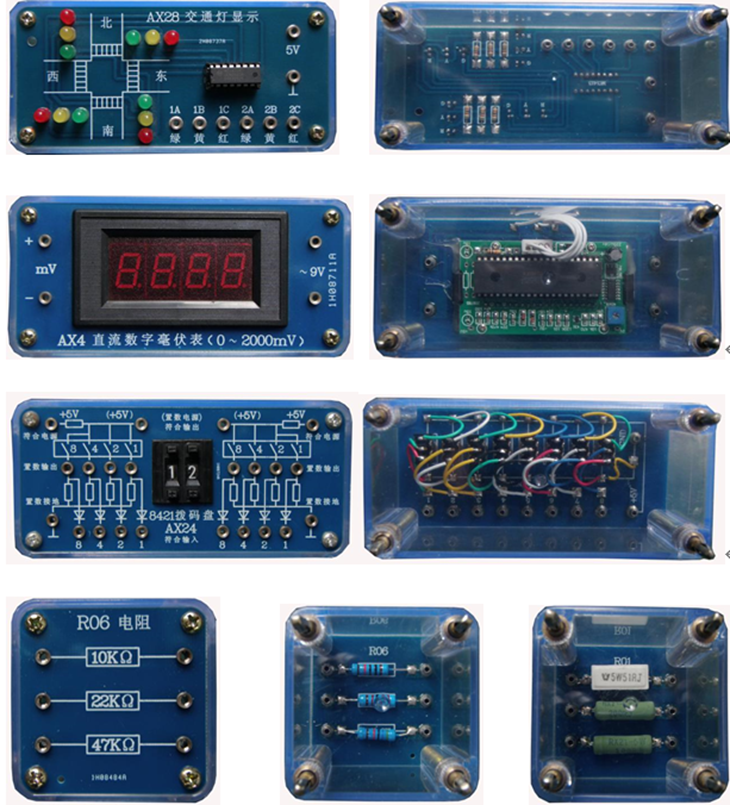

4、所有实训器件均直接以散件的形式提供,增强了实训学员对器件的直观认知,同时可由老师针对所开实训内容选取实训器件,使整个装置使用更加方便,而且能够利用学校的闲置实训器材。
二、系统组成

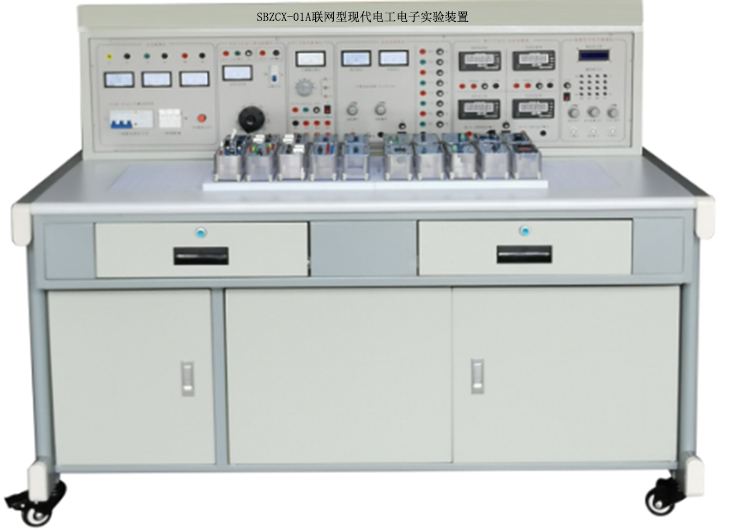

由台体、网孔板、电源控制屏组成。台体采用标准工业铝型材搭建而成,配合蓝色隔板和复合木板桌面,使整个装置外观精美、结构精度高、重量轻、成本低、组装简捷。网孔板,采用高精度大型数控冲床单模头挖冲而成,网孔板科学的孔距设计能保证各种低压电器组件均可安装在任意位置上,满足各类教学标准配置。电源控制屏由两路独立的电源系统组成,可实现两组学生同时进行实训。且每路电源均设有独立的漏电保护系统、停电保护系统和输出短路保护系统。学生在实训前根据实训内容向老师提交器件清单,领取器件,再在网孔板上完成器件安装、布线操作。全面训练学生的器件认知、器件布局、布线工艺以及电路接线等各方面技能。同时领取器件必须让学生提前整理出实训电路所需的器件清单,这样能更好地督促学生对实训内容进行预习。
三、电工电子及电力拖动实训装置实训内容
1、电气控制电路
（1）常用开关继电器、接触器和常用启动器的结构观察、拆装、检测实训
（2）三相异步电动机直接启动、点动、连续运转控制
（3）三相异步电动机的正反转控制
（4）三相异步电动机能耗制动、反接制动控制
（5）三相异步电动机串电阻降压启动和Y/△启动控制
（6）双速电机切换控制
（7）并励直流电动机电枢回路串电阻启动与调速
（8）直流电动机能耗制动的控制线路
（9）直流电动机反接制动的控制线路
2、机床电气控制电路
（10）C620型车床控制电路
（11）Z3040型摇臂钻床电气控制电路
（12）X62W型万能铣床电气控制电路
|
