SBDQ-02型电力拖动实验台
一、概 述
电力拖动实验装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》《工厂电气控制》等课程大纲的实验要求,特别适用于自动化类、机电类、电工电子类等各种专业的实验教学,为高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。

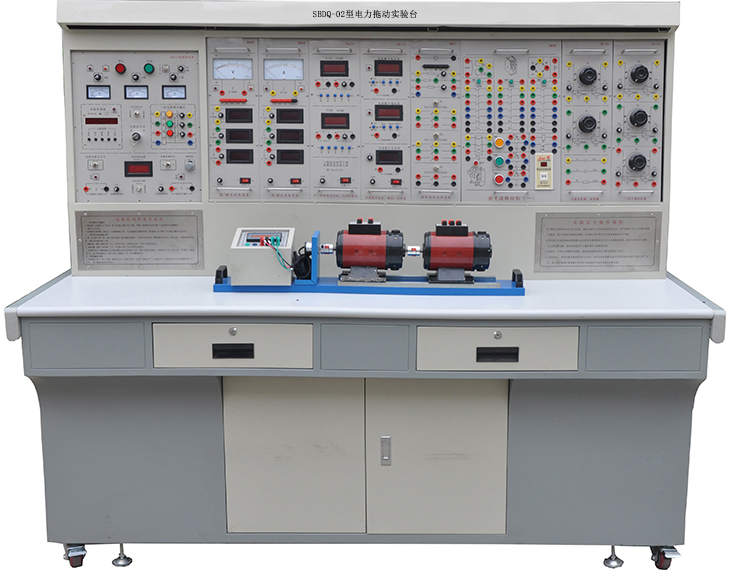

（电力拖动实验台结构参考图片,具体以实物挂件配置为准,也可按客户要求定做）

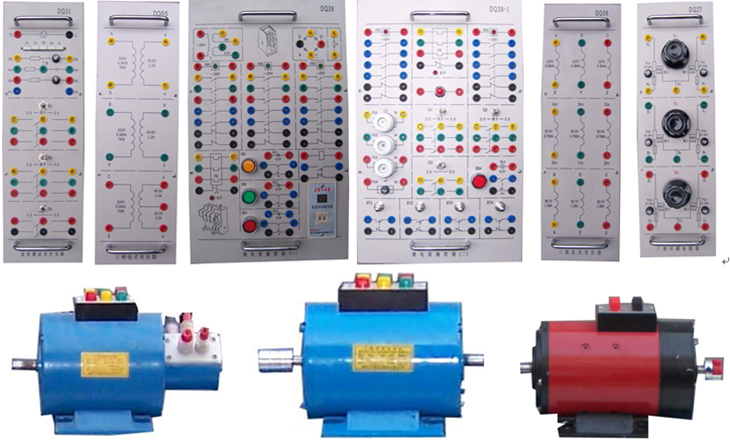

（ 挂件及电机示例）
二、产品特点
1、综合性强：即能完成"电机及拖动基础"实验 ,又能完成"工厂电气控制（继电接触控制）"实验,还可扩展"可编程控制技术","交直流调速技术"等。
2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
3、电机导轨采用不锈钢制造,底板采用20mm厚轧钢板,电机运行噪音小,永不变形,保证了设备长期运行。
4、用"校正直流测功机"测原动机输出功率,完全克服了以往"涡流测功机"死区大、误差大的缺点。配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。
5、装置采用三相隔离变压器隔离供电（浮地设计）设有电压型和电流型漏电保护,相间、线间过载或短路由单片机全程监控自动保护功能。
6、设有定时器兼报警记录仪,适应实验室的开放式教学,便于老师对实验的管理与考核。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±10%? 50Hz
2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃),海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：1870mm×700mm×1580mm
5.安全性能：设有电压型和电流型漏电保护,符合国家相关安全标准。
四、实验项目
1.直流电机
1)直流电机认识实验（冷态电阻测量,铭牌值认识,启动,换向,调速控制）
2)直流发电机实验（他励/复励发电机特性研究）
3)直流并励电动机实验（并励电机特性研究）
4)直流电动机转动惯量的测定。
2.变压器实验
1)单相变压器实验（空载/负载/短路实验）
2)三相变压器实验（空载/负载/短路实验）
3)三相变压器的连接组和不对称短路
4)三相三线圈芯式变压器
5)单相变压器的并联运行
6)三相变压器的并联运行
3.异步电机实验
1)三相鼠笼异步电动机的工作特性
2)三相异步电动机的起动与调速
3)单相电容起动异步电动机
4.电动机机械特性的测定
1)直流他励电动机在各种运转状态下的机械特性（四象限运行）
2)三相异步电动机在各种运行状态下的机械特性
3)三相异步电机M-S曲线的测绘
5.控制电机实验
1)旋转编码器实验
2)直流伺服电机实验
五、电机拖动实验装置的配置介绍
1、DQ01B电源控制屏(铁质喷塑结构,铝质面板)
(1)交流电源
提供三相0～450V可调交流电源,同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V）,克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表,通过切换开关指示三相电网电压和三相调压电压。
(2)高压直流电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组,并设有直流数显电压表及切换开关。
(3)人身安全保护五大体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后,到隔离变压器,再经三相调压器输出),使输出与电网隔离,对人身安全起到一定的保护作用；
设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。强电连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
设有电压型漏电保护器,实验过程中有漏电现象,即切断电源。
强电连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
(4)仪表保护体系
设有多只信号插座,与仪表相连,仪表超量程,即能告警,对仪表起到良好的保护作用。
（5）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6)控制屏正面大凹槽内,设有两根钢管,可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座,供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌凳
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方；设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。
3、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表
包括测速系统及固定电机的导轨等。导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝,电机运行噪声小,实验参数典型,能较好满足实验要求。测速系统采用光电编码器测速系统,克服了用测速发电机测速线性度差,测量不精确等缺点。
4、DQ05三相组式变压器（三只相同的单相变压器组成,原边220V/0.35A,副边55V/1.4A）
5、DQ06三相芯式变压器提供150VA、220V/110V、0.4A/0.8A三相心式变压器一只。
6、DQ07直流复励发电机（Un=DC200V,IN=0.5A,PN=100W,n=1600RPM,绝缘等级E）
7、DQ09直流他（并）励电动机（Un=DC220V,IN=1.1A,PN=185W,n=1500RPM,绝缘等级E）
8、DQ10三相鼠笼式异步电动机（AC3800V/220V,接法Y/Δ,转速1420 RPM,功率100W ,电流0.5A
绝缘等级E）
9、DQ11三相线绕式异步电动机（AC220V,接法Y,转速1380 RPM,功率120W ,电流0.6A,绝缘等级E）
10、GDQ12线绕式异步电机起动与调速电阻箱提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
11、DQ19校正直流测功机（220V、2.2A、355W、1500r/min）即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试；作测功机使用时,由于电机经特殊设计,容量是被测电机的2～3倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试。
12、DQ22直流数字电压、毫安、安培表(三只)
★A.智能型直流数显电压表一只:
1)测量范围：0-1000V,设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★B.直流数显毫安表一只:
采用ICL公司高性能AD转换器配以高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
★C.直流数显电流表一只:
1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★13、DQ25单三相智能型功率、功率因数表
1）功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
14、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
15、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
16、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组,35μF/450V、4μF/450V电力电容各1只。
17、DQ31C熔断器及开关板
由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。
18、DQ44数/模交流电流表（四只）
由三只数字交流电流表和一只指针式精密交流电流组成。测量范围0～5A,量程自动判断、自动切换,精度0.5级,3位半数码显示。
19、DQ45数/模交流电压表（四只）
由三只数字交流电压表和一只指针式精密交流电流组成。测量范围0～450V,量程自动判断、自动切换,精度0.5级,3位半数码显示。
★20、实验室智慧用电安全控制系统全室共1套
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3、PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关！
4、后台系统：实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间！
现场需对功能逐一演示,提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。
★21、配套教学资源
（一） ：电机与变压器仿真教学软件1套
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1号）与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。
本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。
★22、配套教学资源
（二）：电力拖动仿真教学软件1套
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
★23、配套教学资源
（三）：机床电气线路仿真教学软件1套
软件以实际工程项目为主线,以施工任务为引领,突出技能训练；强调职场场景,全部训练在三维场景下进行；重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。
本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。
★24、配套教学资源
（四）：维修电工电类综合技能鉴定3D仿真软件1套
该3D仿真软件模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。
六、 电力拖动实验装置的配置清单
序号 |
编号 |
名称 |
数量 |
1 |
DQ01B |
电源控制屏 |
1套 |
2 |
DQ02 |
实验桌 |
1套 |
3 |
DQ03-1 |
固定电机导轨、光码盘测速系统及在线可编程智能数显转速表 |
1件 |
4 |
DQ05 |
三相组式变压器 |
1件 |
5 |
DQ06 |
三相芯式变压器 |
1件 |
6 |
DQ07 |
直流复励发电机 |
1件 |
7 |
DQ09 |
直流他（并）励电动机 |
1台 |
8 |
DQ10 |
三相鼠笼式异步电动机 |
1台 |
9 |
DQ11 |
三相线绕式异步电动机 |
1台 |
10 |
GDQ12 |
线绕式异步电动机起动与调速电阻箱 |
1件 |
11 |
DQ19 |
校正直流测功机 |
1台 |
12 |
DQ22 |
直流数字电压、毫安、安培表（三只表）（注：按实验要求每套需配2件） |
2件 |
13 |
DQ44 |
数/模交流电流表（四只表） |
1件 |
14 |
DQ45 |
数/模交流电压表（四只表） |
1件 |
15 |
DQ25 |
单/三相智能功率、功率因数表 |
1件 |
16 |
DQ26 |
三相可调电阻器（每组90Ω*2/1.3A） |
1件 |
17 |
DQ27 |
三相可调电阻器（每组900Ω*2/0.41A） |
1件 |
18 |
DQ29 |
可调电阻器、电容器 |
1件 |
19 |
DQ31C |
熔断器及开关板 |
1件 |
20 |
连接线 |
高可靠护套结构手枪插实验连接线及配件 |
1套 |
21 |
配套教学资源（一） |
电机与变压器仿真教学软件（详见附件一） |
1套 |
22 |
配套教学资源（二） |
电力拖动仿真教学软件（详见附件二） |
1套 |
24 |
配套教学资源（三） |
机床电气线路仿真教学软件（详见附件三） |
1套 |
25 |
配套教学资源（四） |
维修电工电类综合技能鉴定3D仿真软件（详见附件四） |
1套 |
附件一电机与变压器仿真教学软件介绍
一、产品概述
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1号）与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。
本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。
二、实训项目
包括功率电机、控制电机、信号电机和变压器4个实训单元。
1.功率电机
包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机5个实训项目。
2.控制电机
包括步进电机、伺服电机、直流无刷电机、开关磁阻电机4个实训项目。
3.信号电机
信号电机包括测速发电机、自整角机、旋转变压器3个实训项目。
4.变压器
单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器6个实训项目。
三、适用范围
软件主要用于高职高专机电一体化技术、电气自动化技术、机电设备维修与管理、电气自动化技术,也可用于中等职业学校机电技术应用、机电设备安装与维修、电机电器制造与维修等专业。本产品既有助于相关专业教师的教学,又可以网络运行,满足学生自主学习的要求。
附件二： 电力拖动仿真教学软件-参数介绍
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
二、软件特点
1.情景性：全部训练在三维场景下进行,学生犹如进入真实的工作现场,真实感极强,弥补了下现场难的困难。
2.过程性：软件以技能为核心,以施工工艺为主线,以技术规范为指导,以设备与工具的使用为基础,重视养成性训练,具有很强的实用性。
3.交互性：软件贯彻以学生为主体的思想,设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等,不仅可以供教师采用场景环境演示教学,更可以在网络环境下由学生自主地按照进程与提示操作,突出了技能训练。
4.完备性：软件重视教学设计,不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。
5.软件具有职业性、情境性、交互性、工艺性和智能性。
6.在设计上,采用分级模块化设计,结构清晰、便于重组。
7.在媒体表现上,采用二维、三维动画,具有强烈的情景带入感。
8.在内容设计上,力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。
9.本软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。
10.以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。
11.资源丰富,可服务于多种教学模式。
12.资源碎片化,每个模块可独立,实现资源的有效利用。
13.各个模块的内容详尽、系统,掌握维修电工核心技能的目的。
14.注重教学设计,把抽象的概念具体化、把虚拟的概念实际化。
三、软件功能要求
1．具有教学游历功能
（1）包含的教学内容：要求认识电路、器件；要求认识现场设施设备器材器件。
（2）实现的教学目标：实现对现场环境、设备设施的初步认识；实现对现场作业程序的初步认识；实现对现场安全生产的初步认识；实现对现场生产氛围的初步感受。
（3）实现的教学效果：要求对现场环境产生较深刻的印象,解决专业认识性实习课题；实现对现场设施、设备初步认识,解决岗位认识性实习课题。
四、模块列表
一级模块 |
二级模块 |
三级模块 |
初级 |
三相异步单向转动控制 |
实训目的、实训器件、电路原理、元件布局、电路连接、通电运行 |
三相异步机正反转控制 |
实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、故障排除 |
|
三相异步机两地控制 |
实训目的、实训器件、电路原理、器件布局、电路连接、通电运行 |
|
中级 |
手动顺序控制与测量 |
实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、 |
能耗制动控制与测量 |
实训目的、实训电路、实训器件、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除 |
|
Y/△启动控制与测量 |
实训目的、实训器件、电路原理、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除 |
|
四限位行程控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
自动顺序控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
单向转动控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
双限位控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件检查、元件布局、电路连接、通电运行、故障排除 |
|
两地控制与测量 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
三相五线供电系统 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
照明电路及单相电动机控制 |
实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行 |
|
高级 |
正反转能耗制动与无功计量 |
实训目的、实训器件、实训电路、电路原理、实验仿真 |
双速电动机控制 |
实训目的、实训电路、电路原理、实训器件、实验仿真 |
|
Y/△启动顺序控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
三速电动机控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
直流电动机正反转、调速与制动 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
直流电动机反接制动控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
点动功能正反转控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
多台电动机联动控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
电动机控制与功计量 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
顺序启动控制 |
实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真 |
|
综合 |
车床 |
实训目的、 、工作原理、电气系统安装、接线、车床仿真、故障排除 |
钻床 |
实训目的、 、工作原理、电气系统安装、钻床仿真 |
技术要求：
（1）实训目的：将本节所要学习的内容及掌握的知识点逐条罗列出来,让学生带着问题进行学习,实训目的不能少于三条。
（2）实训器件：实训器件用图片和文字形式,展示学生所学器件,凡是本项目所需要的器件都要进行展示,并且实物与名称一一对应。
（3）电路原理：含电气原理图和仿真实物电路。针对电路通电,正转运行,正传停止,反转运行,反转停止,电路断电都有详细的原理与对应的动作过程。以正转运行为例：当按下SB1时,原理图相关线路改变颜色表示处于通电状态,原理图电机符号开始旋转,对应的电气仿真实物电路中继电器高亮度显示,表示处于工作状态,实物电动机开始旋转。
（4）实训电路：实训电路里主要由电路图组成,当鼠标划到电路图中某个元器件的时候,电路图中会显示该器件仿真实物,并标注该实物名称,以方便学生更好的认识电路图中的符号所代表的实物。
（5）元件布局：将器件库中的仿真器件放到仿真配电柜中的相应位置,用于训练学生对器件及电路的了解。
（6）元件检查：检查元器件是否损坏,点击元器件,进入检查仿真实训项目,用已经给出的指针式万用表进行元器件的检测,并根据显示的结果进行选择题测试,答案正确后点击确定按钮退出本次操作。
（7）电路连接：根据电路图连接相关器件,内容包含说明,答案和操作提示等。整个模块以交互仿真实训方式实现：电气原理图与实物相对照,连接某线路时,正在连接的线路在电气图上闪烁显示,连接正确后,该线路闪烁消失,改闪烁下一个线路。若找不到连接点,可通过"提示"按钮获得提示。整个接线过程中正确和错误接线都伴有提示声音。
（8）线路检查：用指针式万用表检查主电路,根据操作提示调节指针式万用表到相应的档位上,进行测量,观看测量结果,点击下一步进行另外的几处测量,并可以随时观看原理图,原理图可随意拖动。
（9）通电运行：合上电源开关后,按动按钮,继电器处于高亮状态,并有通电保护字样,表示通电状态,并且电动机进行旋转。
（10）故障排除：给出本节内容相对应的题目,根据所学内容进行判断,并通过原理图进行分析
★ 附件三：机床电气线路仿真教学软件介绍
软件要求：
软件以实际工程项目为主线,以施工任务为引领,突出技能训练；强调职场场景,全部训练在三维场景下进行；重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。
本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。
技术参数：
包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。
CA6140车床
实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线。
教学资源
1、车床认知包括两部分：车床认知和车床工作
车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。
车床工作：通过点击仿真车床按钮来操作车床运行,了解CA6140车床运作原理流程。
2、电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
3、车床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
4、车床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、车床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。
Z37钻床
实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。
7、钻床认知包括两部分：钻床认知和钻床工作
钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。
钻床工作：通过点击仿真车钻按钮来操作钻床运行,了解Z37钻床运作原理流程。
8、电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
9、钻床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
10、钻床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
11、钻床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。
12、教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。
M7130磨床
实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。
13、磨床认知包括两部分：磨床认知和磨床工作
磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。
磨床工作：通过点击仿真磨床按钮来操作钻床运行,了解M7310磨床运作原理流程。
14、电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
15、磨床壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
16、磨床壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
17、磨床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。
X62W铣床
18、实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。
19、铣床认知包括两部分：铣床认知和铣床工作
铣床认知：展示铣床主要组成部分,包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。
铣床工作：通过点击仿真铣床按钮来操作铣床运行,了解X62W铣床运作原理流程。
20、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。
21、铣床左壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
22、铣床左壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
23、铣床右壁龛控制电路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
24、铣床右壁龛主电线路连接
实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
25、铣床壁龛外部接线
实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
教学资源：X62W型磨床电气控制线路的安装与调试的文字教学资源。
★ 附件四：维修电工电类综合技能鉴定3D仿真软件介绍
模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。
利用生动的动画演示,配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提示进行相关操作；具有与设备一致的实训项目和实物元件介绍；具有实训目的的描述、实训器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线,模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模,通过美工处理,整体画面美观大方。通过软件的教学及仿真,能激发学员的思维、增强学员的感性认识,更好地剖析教学的重点、难点。
1、件仿真实训内容要求：
一级模块 |
二级模块 |
三级模块 |
|||||||||||||
电工基础 |
欧姆定律 |
目的 |
原理 |
实训 |
考考你 |
||||||||||
基尔霍夫定律 |
目的 |
原理 |
实训 |
考考你 |
|||||||||||
电磁感应 |
目的 |
原理 |
实训 |
考考你 |
|||||||||||
功率因数的提高 |
目的 |
原理 |
实训 |
考考你 |
|||||||||||
负载星形接法 |
目的 |
原理 |
实训 |
考考你 |
|||||||||||
负载三角形接法 |
目的 |
原理 |
实训 |
考考你 |
|||||||||||
电机与变 压器 |
变压器 |
外形 |
原理 |
考考你 |
|||||||||||
三相异步电动机 |
外形 |
装配 |
考考你 |
维修 |
|||||||||||
电流互感器 |
种类 |
原理 |
使用 |
考考你 |
|||||||||||
电压互感器 |
种类 |
原理 |
使用 |
考考你 |
|||||||||||
单相异步电动机 |
外形 |
装配 |
考考你 |
||||||||||||
伺服电机 |
外形 |
原理 |
考考你 |
||||||||||||
直流电动机 |
外形 |
装配 |
考考你 |
||||||||||||
低压电器 |
接触器 |
外形 |
原理 |
判断线圈 |
确定触点对 |
安装 |
考考你 |
||||||||
继电器 |
外形 |
原理 |
测热元件 |
测触点 |
考考你 |
||||||||||
开关 |
外形 |
原理 |
测量 |
考考你 |
|||||||||||
按钮 |
外形 |
考考你 |
|||||||||||||
指示灯 |
外形 |
||||||||||||||
熔断器 |
外形 |
测量 |
测量2 |
||||||||||||
接线端子 |
外形 |
||||||||||||||
电子器件 |
电阻器电位器 |
外形 |
标识 |
识别 |
小测验 |
测量 |
|||||||||
电容器 |
外形 |
标识 |
使用 |
小测验 |
测量 |
||||||||||
电感与小型变压器 |
外形 |
||||||||||||||
二极管 |
外形 |
标识 |
识别 |
小测验 |
测量 |
||||||||||
三极管 |
外形 |
标识 |
小测验 |
型号判定 |
管脚判定 |
||||||||||
光电器件 |
外形 |
种类 |
|||||||||||||
集成电路 |
外形 |
标识 |
考考你 |
||||||||||||
晶闸管与单结管电路 |
外形 |
电路 |
测量 |
仿真 |
排故 |
考考你 |
|||||||||
电子技术 |
单相桥式整流滤波电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||||
射极偏置电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
||||||||||
串联稳压电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
||||||||||
延时开关电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
||||||||||
RC振荡电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
||||||||||
直流电动机调速电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
||||||||||
差分放大电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
|||||||||
单结管同步触发电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
|||||||||
三端可调稳压电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
|||||||||
宿舍灯控制电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
|||||||||
电力拖动 |
接触器联锁正反转 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||||
按扭联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
双重联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
反接制动控制电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
Y-Δ降压启动电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
手动顺序起动控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
直流电动机调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
双速电动机调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
电动葫芦控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
绕线式电动机控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||||||
照明电路 |
日光灯接线 |
接线 |
原理 |
仿真 |
考考你 |
||||||||||
两地灯控制 |
接线 |
原理 |
仿真 |
考考你 |
|||||||||||
机床电路 |
接触器联锁正反转 |
故障现象 |
排故 |
||||||||||||
按扭联锁正反转控制 |
故障现象 |
排故 |
|||||||||||||
双重联锁正反转控制 |
故障现象 |
排故 |
|||||||||||||
电动机反接制动控制 |
故障现象 |
排故 |
|||||||||||||
Y-Δ降压启动电路 |
故障现象 |
排故 |
|||||||||||||
手动顺序起动控制 |
故障现象 |
排故 |
|||||||||||||
直流电动机调速控制 |
故障现象 |
排故 |
|||||||||||||
双速电动机调速控制 |
故障现象 |
排故 |
|||||||||||||
电动葫芦控制 |
故障现象 |
排故 |
|||||||||||||
绕线式电动机控制 |
故障现象 |
排故 |
|||||||||||||
常用工具 |
验电笔 |
介绍 |
|||||||||||||
旋具 |
介绍 |
||||||||||||||
剥线钳 |
介绍 |
||||||||||||||
电工刀 |
介绍 |
||||||||||||||
电烙铁 |
介绍 |
||||||||||||||
仪器仪表 |
万用表 |
种类 |
面板 |
测电阻 |
测电压 |
测直流电流 |
测电压 |
||||||||
兆欧表 |
种类 |
面板 |
测绕组间电阻 |
测电阻 |
考考你 |
||||||||||
电流表 |
种类 |
面板 |
操作 |
考考你 |
|||||||||||
电压表 |
种类 |
面板 |
操作 |
考考你 |
|||||||||||
钳形电流表 |
种类 |
面板 |
操作 |
考考你 |
|||||||||||
直流单臂电桥 |
种类 |
面板 |
使用 |
操作 |
考考你 |
||||||||||
信号发生器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
||||||||||
普通示波器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
||||||||||
导线连接 |
导线简介 |
裸线 |
电磁线 |
绝缘线 |
通信电缆 |
||||||||||
命名法 |
电线命名法 |
射频电缆命名法 |
|||||||||||||
线材选用 |
电路条件 |
环境条件 |
导线颜色选用 |
||||||||||||
导线连接 |
单股芯线连接 |
七股芯线的连接 |
七股芯线T型连接 |
||||||||||||
线头绝缘的恢复 |
绝缘材料 |
包缠方法 |
热缩管 |
||||||||||||
PLC |
认识PLC |
结构 |
I/O单元 |
工作方式 |
简易编程器 |
||||||||||
交通信号灯控制系统 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
运行 |
||||||||||
可逆运行反接制动 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
|||||||||||
Y-Δ降压起动 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
|||||||||||
