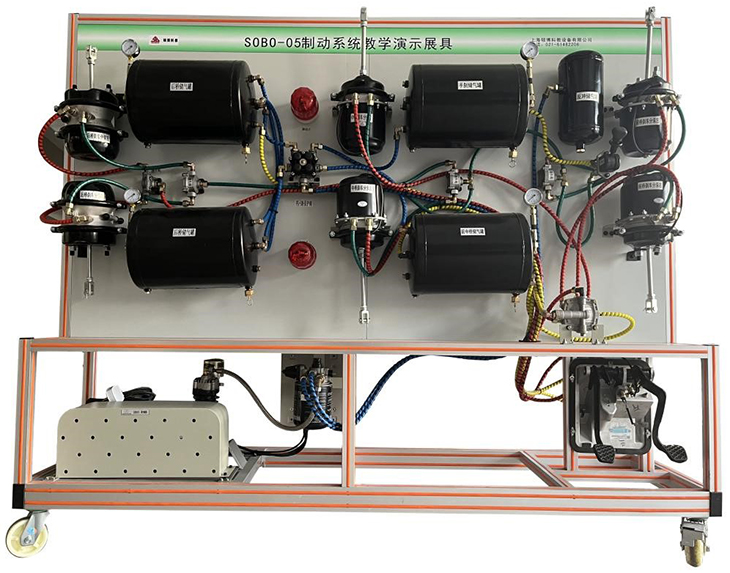

陕汽2220制动系统实训台
一、技术参数：
1.台架上具有的 全新SX2220原车零部件有空气压缩机总成、空气干燥剂、前桥储气筒、后桥储气筒、手制动储气筒、再生储气筒、辅助储气筒、四回路保护阀、制动脚阀、驻车阀、继动阀、制动管路、气压表若干个。
2.台架上具有的非原厂部件有两相交流驱动电机、驱动皮带、气压表；
3.零部件布置位置大体与实车方向、位置接近；
4.压缩机具有机油润滑系统；
5.压缩机空气经过空气滤清器过滤；
6.每个部件摆放位置合理,美观,方便看清外观特征；
7.不同类别的气压管路通过不同颜色来表达（可参考实车管路颜色）,管路走向简洁明了,方便看清管路走向,采用直走或拐直弯的布局；
8.台架有示教板,准确绘制其系统组成及部件连接图,管路颜色与实物管路颜色一致（被处理后的颜色）；
9.驱动电机旋转部件,采用防护处理,防止异物被皮带挤压；
10.支撑台架使用4只万向脚轮；前二只万向带锁止功能脚轮；后二只万向脚轮；脚轮与台架用。
11.产品工艺:设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带4个带自锁装置万向脚轮,便于移动。
