SB-STZKM水塔水位自动控制模型
一、概述
"水塔水位自动控制模型"作为PLC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。
水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA标准信号，通过PLC可编程控制器可实现液位的开关和闭环控制，它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实验平台。

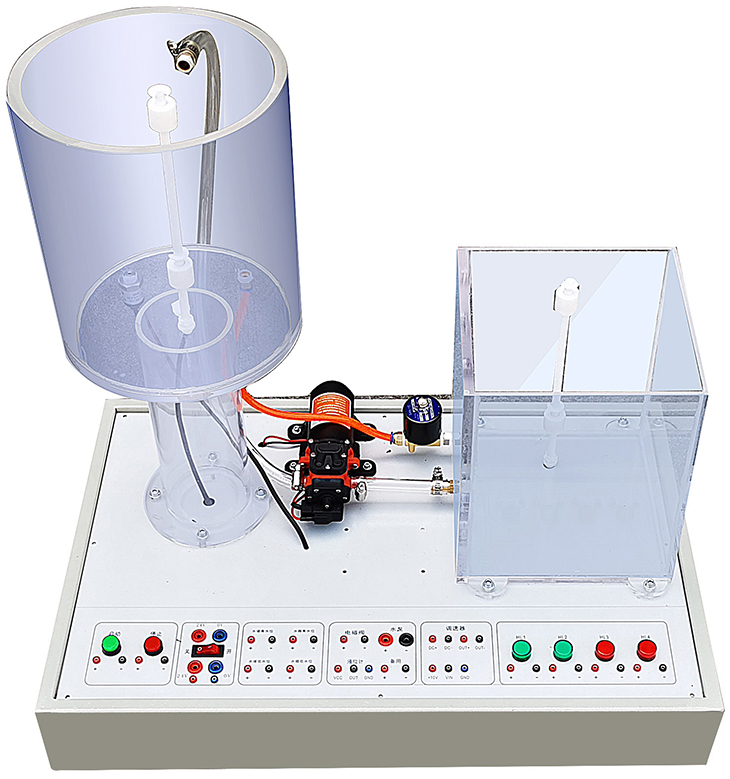

参考图
二、技术参数
1、1、工作电源：三相四线制AC220V±10%/50Hz；
2、工作环境：温度+3℃-+45℃；相对湿度<85%(25℃)；海拔<4000m；
3、外形尺寸约：500mm×375mm×500mm；
三、实验内容
1、单步控制实验
2、自动步序实验
3、定时运行实验
4、连续控制实验
四、水塔水位自动控制实训装置主要部件配置表
|
序号 |
名称 |
型号或简要说明 |
数量 |
单位 |
|
1 |
铁质喷塑机座 |
|
1 |
只 |
|
2 |
水箱 |
材质：亚克力 |
1 |
只 |
|
3 |
水池 |
材质：亚克力 |
1 |
只 |
|
4 |
电机 |
功率：0.4KW，转速：600rpm |
1 |
只 |
|
5 |
液位开关 |
XCWJ |
2 |
只 |
|
6 |
电磁阀 |
SB5120-5LZD-01 24V |
1 |
只 |
|
7 |
接线端子 |
接线端子外径4mm |
15 |
个 |
|
8 |
手动阀 |
|
1 |
个 |
|
9 |
红色按钮 |
|
1 |
个 |
|
10 |
绿色按钮 |
|
1 |
个 |
|
11 |
红色指示灯 |
|
2 |
个 |
|
12 |
绿色指示灯 |
|
2 |
个 |
