SBJX-111型《精密平口钳》实测绘图组合训练装置
一、产品特点：
1、项目实际化：以小型精密平口钳为训练对象；
2、功能系统化：精密平口钳拆装、零件测量、装配图绘制和零件图绘制四位一体的训
练模式；
3、学生大众化：小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书,教和学都十分方便、教学效果显著；

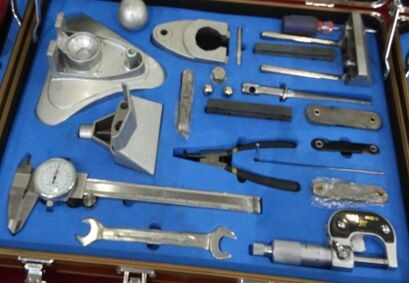

5、管理便利化：精密平口钳、组装与测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、产品功能：
1.训练模式
（1）精密平口钳组装训练；
（2）精密平口钳零件尺寸测量训练；
（3）精密平口钳装配图绘制训练；
（4）精密平口钳零件图绘制训练。
2.训练内容
（1）精密平口钳组装训练
（2）精密平口钳零件尺寸测绘
（3）精密平口钳标准零件确定
（4）精密平口钳装配图绘制
（5）精密平口钳零件图绘制
（6）精密平口钳图纸文件整理
三、产品参数
1.外形尺寸:长*宽*高=40×30×7cm
2.精密测量工具:带表游标卡尺、外径千分尺、螺纹样板、圆弧样板
3.专用组装工具:外六角扳手、内六角扳手、外卡钳、螺丝刀
4.测绘部件:精制小型精密平口钳（一台）
（1）尺寸：148.5X146X152（mm）；
（2）钳口最大移动尺寸：50mm；
（3）螺距：L=1.25mm；
（4）精度等级：7(GB10095-2018)
