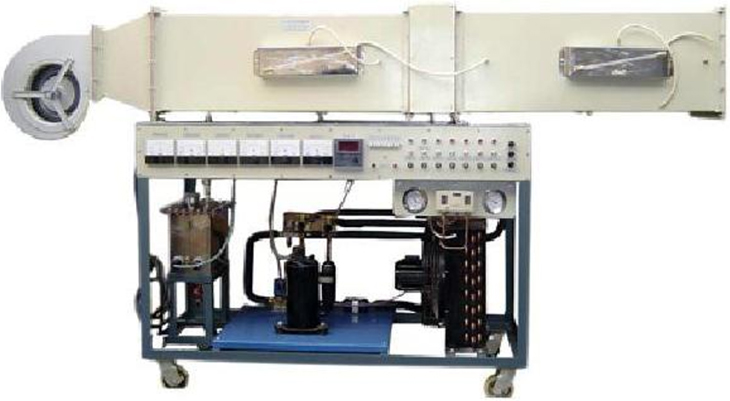

SB-RG05数据采集式淋水室性能实验台
一、实验目的：
淋水室性能实验设备对加湿后的空气状态参数进行测定分析。通过在淋水室中对新风喷不同温度的水,可实现空气的加热、冷却、加湿和减湿等多种空气处理过程,并可计量水量和水的温度,具有能实现多种空气处理过程和净化空气的能力。
二、淋水室性能实验设备主要配置：
淋水室、水加热器、空气加热器、风机、水泵、水流量计、空气流量检测、挡水板、喷淋喷嘴、控制、电子调温电加热器、测量装置及干湿球温度传感器。不锈钢台架及控制柜等。
三、淋水室性能实验装置技术参数：
1、输入电源：单相AC220V±10% 50Hz,功率3.0KW。
2、冷凝器,换热面积3.0m2。翅片管式蒸发器为铜管串铝片。
3、水箱,容积60L,加热功率1.5KW。
4、风道断面：250×250mm；喷水室尺寸：400×400×1000mm,孔板直径190mm。
5、不锈钢水泵参数：型号WG25,电压220V,流量：22L/min,扬程：25m,功率：250W。
6、三挡调速风机参数：电压220V,风量300m3/h,风压300 Pa,功率0.5KW。
7、压缩机组,制冷工质采用R22,功率1.5KW。蒸发压力表量程-0.1-2.5MPa和冷凝压力表量程-0.1-1.6MPa。
8、实验风道采用有机玻璃材质,分为风口段,实验段,测试段等,之间采用法兰连接,
方便拆卸。
9、温度由高精度温度传感器测量,万能信号输入巡检仪配合高精度数字显示表。
10、外形尺寸：2000×660×1800mm,外形为不锈钢可移动支架,带双刹车轮。
