SB-RG02数据采集式换热器传热系数综合测定装置(配三种换热器)
一、实验目的:
1、了解板式、列管及套管换热器的构造特点及传热性能的差别。
2、掌握各换热器性能测试方法,了解影响换热器性能的因素。
3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4、掌握流体流速、流量、压力、温度等参数的测量技术。

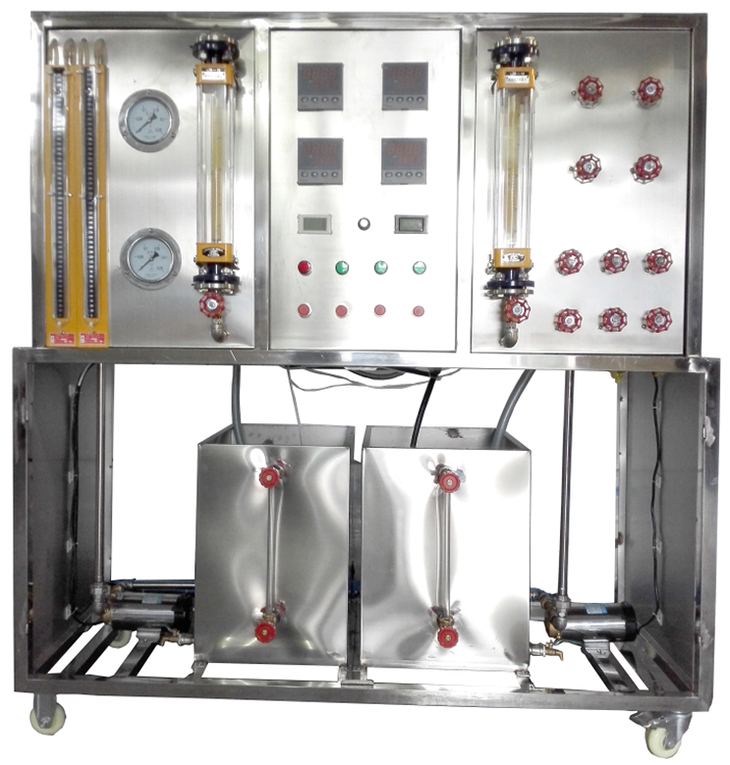

换热器传热系数综合测定设备主要配置:
套管式换热器,板式换热器,列管式换热器,冷、热水防腐水泵,冷、热水转子流量计,冷、热水不锈
钢原水箱及加热水箱,顺、逆流调节阀门组,阻力测试压力表及U型差压计,加热功率由固体调压模块无级调节,万能信号输入巡检仪显示温度,电流表,电压表,不锈钢台架及控制屏等。
二、换热器传热系数综合测定装置技术参数:
1、输入电源:三相AC380V±10% 50Hz,功率6.5KW。
2、换热器面积:列管换热器0.36m2,板式换热器0.56m2,套管换热器0.21m2。
3、电加热总功率:≦6.0KW,加热温度:≤80℃。
4、冷、热水泵参数: 流量:20L/min,扬程:12m,功率:120W。
5、转子流量计:二台并联,热水流量量程:16-160L/h,冷水流量量程:40-400L/h。
6、原水箱:304不锈钢材质,容积:80L(冷水箱有盖密封,防止落灰,配有液位显示装置;水箱入口配有浮球阀以保证水箱水位恒定)。
7、热水箱 :304不锈钢材质,容积:60L(热水箱有盖密封,与冷水箱独立,配有液位显示装置)。
8、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度±0.2℃),高精度PID调压模块电路。
9、外形尺寸:1200×600×1700mm,外形为不锈钢可移动支架,带双刹车轮。
数字II型增加带标准信号的多路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,增加文丘里流量计配差压传感器测流量,软件等。
